Accexp實時三維虛擬現實技術解決方案
2017-04-25
在軍事與航天工業上，視景仿真顯示系統作為虛擬現實技術的實現手段之一而被廣泛應用，傳統的視景仿真系統通常以一臺圖形計算機為實時驅動平臺，利用投影儀與大屏幕實現仿真圖像的實時顯示。但是這種演示系統只能顯示二維平面影像，不能真實的反應各種三維試驗仿真環境。為了給客戶提供一個優質的高分辨率三維立體顯示和交互環境，Accexp利用三維視景仿真軟件進行二次開發，并通過投影技術實現了三維立體投影影像的顯示。
解決方案

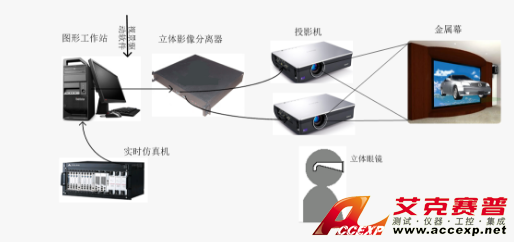

三維虛擬現實技術采用硬件與軟件的方式實現，系統組成如下圖所示：
圖形工作站上運行視景驅動軟件，并接收實時仿真機發送的驅動數據產生動態的仿真圖像，圖像經過計算機輸出給立體影像分離器；立體影像分離器把圖形工作站輸出的一路3D信號轉換成左、右眼信號然后分別輸出給兩臺投影機；投影機將圖像映射到高增益的金屬硬幕上；觀測者佩戴偏振眼鏡觀看時，通過偏光眼鏡，用戶的左右眼都只能看見各自的圖像，進而產生立體的圖像感覺。

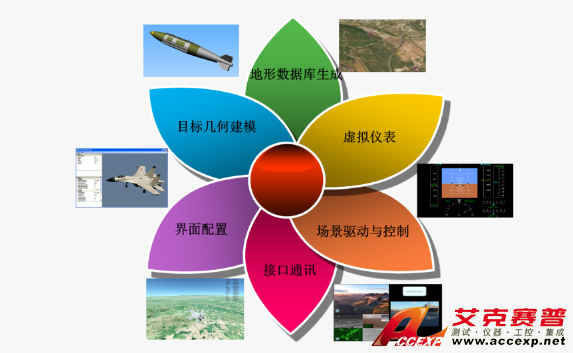

主要特點
• 利用投影技術實現視景實時動態畫面的三維立體顯示與二維平面顯示
• 不同視角下三維視景畫面顯示的靈活切換
• 視景畫面的多通道顯示與配置
• 爆炸、尾焰、音響等特效的實現
• 良好的人機交互界面，方便對視景系統的狀態設置
• 系統擴展性強，靈活實現虛擬儀表、虛擬座艙以及二維態勢圖的顯示
