初級篇續 照明的理論知識
2017-05-11
為什么照明是重要的？
下圖所示是對于鋁制容器上的刻印字符進行檢查時的圖像。圖像①采用了一般的環形燈，而圖像②則是在考慮到工件特點及照明效果的前提下，采用了圓頂照明。可以看到，照明效果對刻于印檢查的效果造成了很大的影響
3 - 2 選擇照明：第一步（鏡面反射、漫反射與透射）
LED 照明種類繁多，大體上可以分為如下三種。

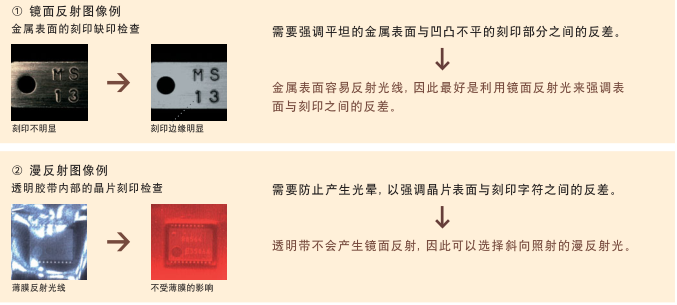

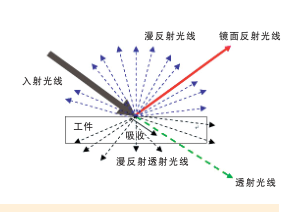

① 鏡面反射型：
鏡頭接收的光線是來自拍攝對象的鏡面反射光線。
② 漫反射型：
避開來自拍攝對象的鏡面反射光，而接收整體、均一的光線。
③ 透射型：
接收來自拍攝對象背景的光線。是一種檢測輪廓的照明方式

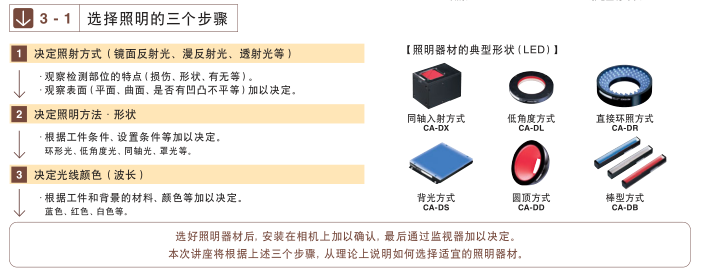

選擇照明的第一步是根據工件的形狀及檢查目的，確定鏡面反射、漫反射、透射等照明方式。下一步是選擇照明的尺寸及光線顏色，以確保所得到的圖像適于檢查目的。
3 - 3 選擇照明：第二步（確定照明方法與光線形狀）
3 - 3 選擇照明：第二步（確定照明方法與光線形狀）
3.3要點
在選擇了鏡面反射、漫反射或透射等照明方式后，根據檢查目的、背景、周圍環境等確定照明類型。一般說來，鏡面反射可選擇同軸入射照明、環形照明或棒型照明，漫反射可選擇低角度照明、環形照明
或棒型照明，透射可選擇面照明或棒型照明。其中環形照明及棒型照明的設置距離更加靈活，因此應用范圍更廣。
3 - 4 選擇照明：第三步（決定光線顏色及波長）

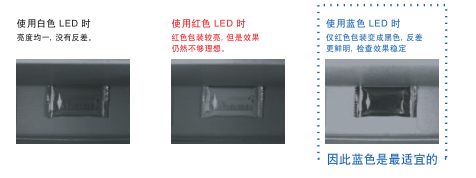

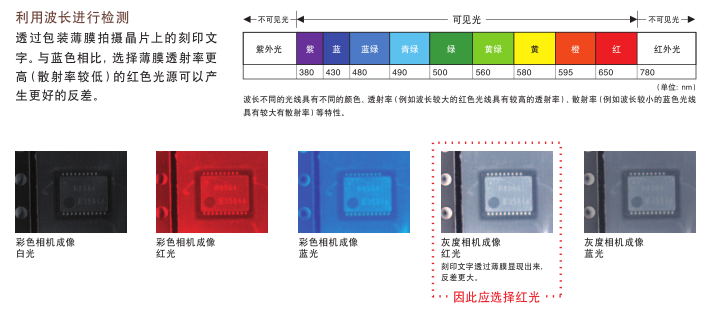

最后根據工件及背景來選擇光源顏色。使用彩色照相機時一般會使用白光。如果使用黑白照相機，則需要掌握下面介紹的知識。利用補色進行檢測為了檢測紙箱中是否有紅色包裝的點心，分別使用了白色、紅色及黑色的 LED 光源。下圖所示為三種光源造成的對比度差異
初 級 篇續（照明 選 擇篇）總 結
初 級 篇續（照明 選 擇篇）總 結
選擇適宜的光源可以得到良好的拍攝效果，從而有利于提高圖像處理效果。
選擇光源時有一定的規律可循。一般說來，可按照下列步驟選擇最理想的光源。
① 決定鏡面反射、漫反射、透射
② 決定光源形狀（制式）和尺寸
③ 決定光源顏色（波長
