使用R&S RTO示波器進行衛星數字接口測試
2024-03-19
衛星中不同系統和組件之間的數據通信至關重要，因此在任何條件下都必須確保通信順暢。
在有效載荷中以及有效載荷和衛星平臺之間，不同儀器與模塊通過數字?jǐn)?shù)據和通信總線系統進行互連。先進系統使用SpaceWire 等協議達到同樣目的。
R&S RTO 數字示波器可輕松解碼不同的總線標準并排除故障，并且提供多種功能來驗證 DUT 性能：

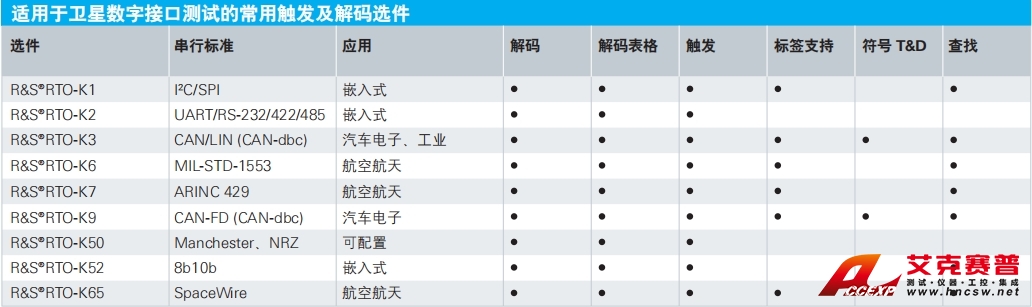

適用于 SpaceWire 和 8b/10b SpaceFibre 等標準化及專有總線系統的觸發和解碼選件
獨特的時域和頻域觸發
不同事件之間的簡單關聯可簡化系統故障排查
具有良好的信號保真度，最高 16 位垂直分辨率
緊湊型設計，提供具有頻率、協議和邏輯分析功能的全
集成式多域測試解決方案集成任意波形發生器和模式生成器，可便于控制和激勵。

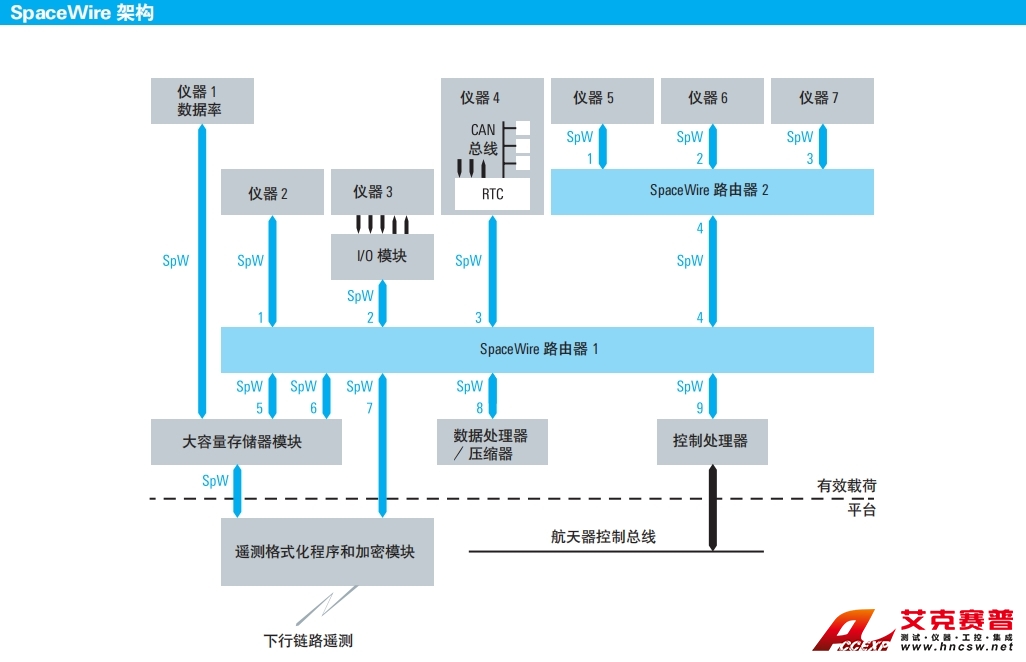

兩個 SpaceWire 路由器用于實現衛星中的不同儀器和模塊之間的連接。

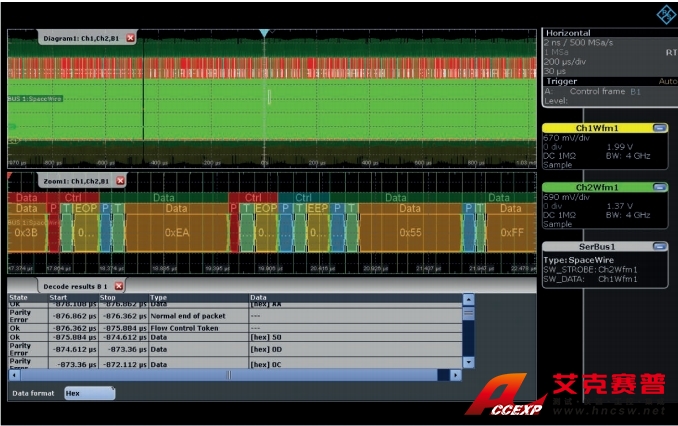

在配備 R&S?RTO-K65 選件的情況下，R&S?RTO 能夠輕松解碼 SpaceWire 串行協議并排除故障。

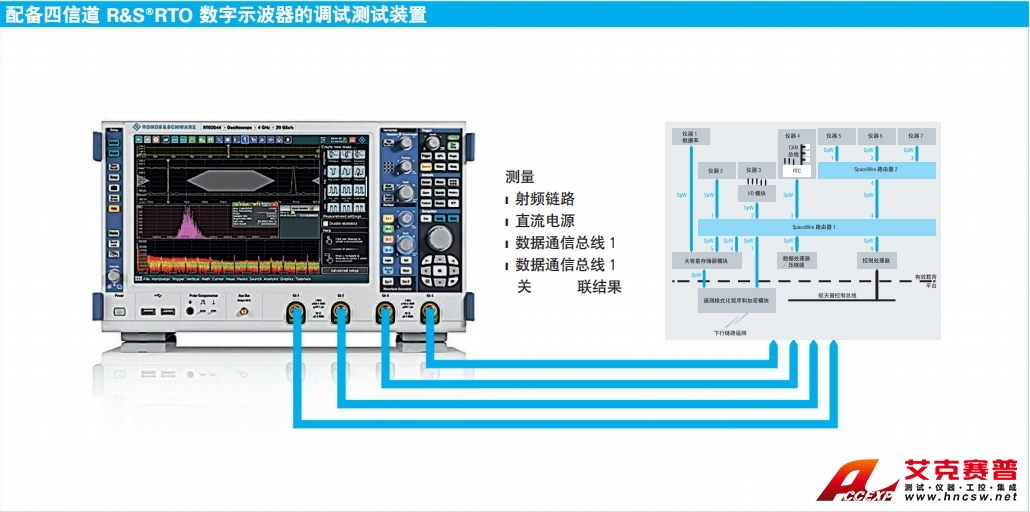

每個 R&S RTO 信道測量一個不同領域（射頻鏈路、直流電源和數據通信總線）并關聯測量結果
艾克賽普公司是羅德與施瓦茨R&S湖南授權代理商，如果您有RTO示波器需求或者任何疑問歡迎聯系，我們將提供免費樣機上門試用和更合適的測試解決方案。
