泰克搶占1G帶寬示波器市場 MSO/DPO4000B-Lite
2012-05-05
在最近2012泰克春季創新論壇上，泰克還隆重地展示了1GHz頻率范圍的最新雙通道和四通道“精簡”版機型MSO/DPO4000B-Lite，高調回應安捷倫最新強勢推出的1GHzInfiniiVisionX3000系列示波器。

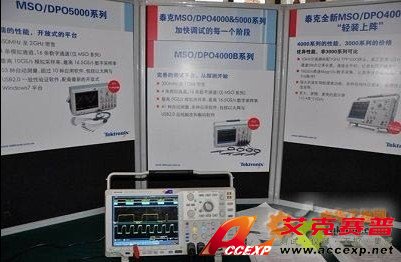

圖1：2012泰克春季創新論壇展示區的明星產品——MSO/DPO4000B-Lite。
隨著USB2.0等高速總線和以太網現在被應用于主流嵌入式設計，帶寬至少1GHz、速度更快、功能更強的示波器正在成為中端市場主流，市場需求快速增長，從出貨量角度來說占據整個市場的最大份額。不過，由于嵌入式設計種類繁多，因此客戶產生了在這種性能水平下對不同通道數量和記錄長度的更靈活的配置需求，當然，定價能使廣大中小企業更能承擔得起也是這類中端示波器的競爭要素。
不過，以往無論是泰克的DPO4000B還是安捷倫的7000B系列，1GHz示波器的起價至少是11-12萬人民幣起，因此這兩大示波器巨頭都瞄準10萬元以下這一市場空白，推出了前述一系列新產品，滿足一些預算吃緊的客戶的需求，豐富各自目前的中端示波器產品組合。不過，此“1GHz”到底與彼“1GHz”有何不同，讓我們層層剝繭，細細道來。
是否支持FPGA開發?
對于嵌入式開發來說，F(xiàn)PGA的設計越來越熱門，越來越多的設備系統里面采用了FPGA，包括一些測試測量?jī)x器本身。因此，F(xiàn)PGA設計是中端示波器市場的推動因素之一，而支持FPGA的調試和驗證成為中端示波器很關鍵的環節之一。
FPGA正是泰克選擇從更昂貴的DPO4000平臺而非從DPO3000平臺入手提供精簡版1GHz示波器的重要考慮因素之一，因?yàn)樘┛薉PO4000以上示波器平臺才支持FPGA調試，提供一套所謂的FPGAView的工具。“我們看到中端示波器客戶中很大部分在系統中采用了FPGA。因此，DPO4000平臺比3000平臺更對這一批嵌入式系統客戶的胃口，更能滿足他們的需求。”泰克公司大中華區分銷業務高級技術營銷經理鄧錦輝介紹說，“如今嵌入式系統采用的FPGA越來越多，F(xiàn)PGA的速度也越來越快，500MHz的示波器已不夠用，現在通過1GHzDPO4000B-Lite就可輕松滿足對FPGA的驗證需求。”
他強調，泰克不單純從各個產品互相補充的內部角度出發去進行產品定位，更主要是從客戶角度出發，根據客戶的實際需求來考慮產品定位，盡管有時需要犧牲自己的利潤空間。泰克此次推出的精簡版DPO4000B新型示波器在觸發、搜索和分析等重要方面毫無性能犧牲，只是在通道數和記錄長度上有所降級，因?yàn)榭紤]到不少客戶可能并不需要多于兩個通道或記錄長度大于5M的產品。
據悉，安捷倫的3000X從500MHz到1GHz所有型號都沒有提供對FPGA調試的支持。
是否標配1GHz無源探頭
泰克此次推出的精簡版DPO4000B-Lite新型示波器在觸發、搜索和分析等重要方面毫無性能犧牲，只是在通道數和記錄長度上有所降低，因?yàn)榭紤]到不少客戶可能并不需要多于兩個通道或記錄長度大于5M的產品。
這些新產品和MSO/DPO4000B系列所有1GHz示波器機型一樣，每個模擬通道都配有一個TPP10001GHz無源探頭，這使客戶能夠輕而易舉地升級到1GHz示波器性能而無需過多投入。這種通用探頭具有3.9pF的極低電容性負載，有助于探測USB2.0和以太網設備上的高頻信號細節。相比之下，泰克競爭對手的1GHz示波器一般只標配500MHz無源探頭，就算提供1GHz有源探頭（如N2795A）也需要額外購買（一個就需要1200美元，配4個通道就要4800美元）。所以從綜合性價比來說，泰克DPO4000B-lite對客戶具有很大的吸引力。
圖3：泰克獨家提供的TPP10001GHz無源探頭(DPO4000B-lite標配)。
而眾所周知，無源探頭相比有源探頭具有高輸入動態范圍、方便、可靠、耐用的優勢，而泰克1GHz無源探頭還具有高達10MΩ的輸入阻抗，其競爭對手安捷倫宣稱可供貨的1.5GHz無源探頭N2876實際上輸入阻抗僅為5KΩ，容易造成信號失真。“輸入阻抗越低，從被測信號所提取的能量越高，對信號的影響越大。并且N2876的動態范圍只有21V，泰克的TPP1000探頭動態范圍可以達到300V，可滿足更大電壓范圍的嵌入式系統開發的需求。”鄧錦輝宣稱。
據悉，泰克TPP1000里面含有智能模塊，它可與示波器前端的面板智能接口互通、進行自檢以及校正它的頻響等過程。當然TPP10001GHz無源探頭只能在泰克DPO4000以上平臺才能配套使用，這是該公司沒有因?yàn)楸阋硕鴱腄PO3000平臺升級提供1GHz示波器的另一個原因，以便為客戶提供便利性和更高的探測準確度。目前市面上提供10MΩ輸入阻抗，3.9pF電容負載，以及高達300V的動態范圍的無源探頭就只有TPP1000。
是否支持更多新興總線的觸發和調試？
如文章開頭所述，如今的嵌入式設計越來越多地整合了各類新興的總線技術，包括SPI、USB、以太網等等。泰克的DPO4000B-Lite1GHz示波器均可支持這些總線的調試，并且在同檔次示波器中唯一能支持嵌入式系統已很普遍的百兆以太網以及車載娛樂系統MOST總線的觸發和解碼和一致性調試與驗證。
泰克鄧錦輝介紹說，與競爭對手一樣,泰克的3000以下平臺一直都沒提供百兆以太網支持。但4000平臺（包括這次推出的精簡版）可以提供百兆以太網調試支持，可滿足這一部分客戶的需求。4000平臺還可支持如CAN/LIN/FlexRay/MOST等汽車電子總線的觸發和調試，今后還會進一步升級，可支持一些SD卡的總線，以保護客戶現有的中端示波器投資。
多功能合一的價值分析
安捷倫X3000宣稱是“示波器、邏輯分析儀、協議分析和任意波形發生器（AFG）、數字電壓表（DVM）”五合一產品，而泰克DPO4000B-Lite并沒有整合最后兩項。但可作為彌補的是，泰克的每個通道標配存儲深度（記錄長度）要比競爭對手長5倍（全通道打開時標配1M），顯示屏幕也更大，還有前述標配的1GHz高性能無源探頭等。
“示波器本來就有自動量測電壓、頻率的功能，據我所知，X3000的DVM是用軟件界面實現的，可視性會更好，但電壓測量的精度并沒有特別的提升或創新，不能實現市面上一般DVM的精度，如5位半、6位半、7位半等，因此不一定滿足工程師對電壓測量精度的要求。”鄧錦輝宣稱，“如要進行較高精度的電壓測量，仍須購買單機DVM。因此，我認為除了對教育類用戶有一定的作用，整合這種DVM功能其實意義不大，況且市面上類似這樣3位半的DVM的價格也就100-200元人民幣罷了。”
鄧錦輝強調，雖然都是為了提供更低價格的1GHz示波器選擇，但泰克是從更昂貴更高性能的4000平臺做得精簡，和競爭對手從更低一個層次的平臺進行提升，思路正好相反。他指出：“兩者定價差不多，但我們讓利肯定更多，這個客戶自己可以判斷出來。”
