無線頻譜分析儀的選擇
2015-11-21
無線設備在工作時可能會出現周期性地掛起，干擾其他消費電子產品的工作（例如電臺），或者無法完全發揮應有的功能，這些問題都會使消費者對它的技術水平和相應的產品供應商喪失信心。為了避免這種糟糕的情況，選擇一種能夠滿足當今無線產品設計與調試需求的高性能頻譜分析儀是至關重要的，這種頻譜分析儀不僅要能夠檢驗產品的真實性能，也要能夠檢測高度集成的無線發射器的功能。
無線技術的挑戰
在過去幾年中，用戶所接觸的產品功能越來越強大，其目的在于在移動電話這種單一設備中集成多種方便實用的技術，從而增強用戶的多功能體驗。新的高速數據技術，例如HSDPA/HSUPA和A版本的1xEV-DO，能夠為用戶提供更強大的功能，例如廣播視頻和高速E-mail等。而且，諸如衛星與地球視頻廣播、UWB和WLAN等技術也將集成到移動手持式設備之中?！ ?br /> 這種多功能集成的趨勢為設計者提出了兩大嚴峻的挑戰：處理快速變化的帶寬分配需求，以及對高度集成的系統中發生的問題進行隔離。今天，大多數標準只需要在固定操作狀態下進行無線發射器測試。但是，從本質上來看，高速數據服務的用戶模型（例如高速上網、收發E-mail和周期性的下載等）所需的帶寬是隨需求而實時變化的?！ ?br /> 如果信號的峰值功耗與平均功耗的比值變化較大，這種瞬時的帶寬變化將會帶來更大的挑戰。當其他的無線技術引起瞬時的電池消耗，或者當帶外發送的信號干擾了靈敏接收機的工作時，就會出現上述的問題。
假設某個用戶希望通過移動電話通話，接通數據下載文件，利用UWB發送該文件到某個存儲設備，同時通過連續視頻服務觀看世界杯，那么設計者如何確保這些功能都能夠實現？要想完整地測試多功能集成的設備，設計者必須超越技術標準的局限，針對設備的實際工作與性能要求進行測試。
設計者所面臨的另一個挑戰就是：隨著設備集成度的提高，檢測無線發射器的問題變得越來越困難。要想在頻域、時域和數字域中同時觀察某個信號路徑，可能需要多種測試儀器，因此要想把硬件和軟件的問題隔離開就變得越來越困難。在多種儀器之間以及在整個信號路徑上將信號事件之間的時間關系關聯起來，這種測試功能已經成為調試現代無線設計所必不可少的一部分?！ ?br /> 不論頻譜分析儀、示波器和邏輯分析儀的存儲容量有多少，它們存儲事件的能力都是有限的。因此當我們需要在多個儀器之間關聯某個信號事件的時候，必須在存儲器存滿之前，在該事件發生時實時地隔離出所關注的信號。否則，要想在多個域之間截取某個隨時間變化的問題幾乎是不可能的。
實現這一功能的關鍵在于事件的觸發方式，以及以較低的延遲交叉觸發其他儀器的能力。
傳統工具的局限
對偽事件進行觸發、跨測試環境捕捉事件數據、分析與時間相關的數據，這些功能都是查找先進無線設備問題根本來源的必要需求。隨著過去幾年的發展，頻譜分析儀已經成為分析射頻傳輸特性的主要工具，選擇合適的工具能夠加快無線設計者的開發速度，提高開發能力?！ ?br /> 基站多載波放大器和其他一些高性能無線發射器能夠利用掃頻式調諧頻譜分析儀的功能，對高動態范圍內（high-dynamic-range）的信號進行測量。最近，人們推出了矢量信號分析儀，從而使用戶能夠針對調制信號分析發射器的性能特征。在某些情況下，這兩類分析儀可以結合起來使用，用戶利用一套儀器不但可以觀察到高動態范圍的信號（頻譜分析），還可以觀察到信號的調制狀態（矢量分析）。但不幸的是，用戶無法同時觀察到這兩種信號?！ ?br /> 早期設計的測試工具中采用的多載波放大器（MCPA）效率較低，無法傳輸1xEV-DO和HSDPA這樣的突發載波信號。這類老式的MCPA正在被采用最新線性化技術（例如數字預矯正）的新型MCPA器件所取代。由于采用了先進的DSP以及較高數據速率的D/A轉換器，數字預矯正線性化技術能夠大大提高功放的效率，降低實現所需的成本?！ ?br /> 掃頻式頻譜分析儀或矢量信號分析儀能夠根據技術標準驗證MCPA的頻譜和調制性能，但是它們無法超越技術標準的限制，解釋實際條件下的器件特性?，F代無線器件的實際操作要求高速數據通道要具有針對預期的用戶使用模式的特性。
掃頻式調諧頻譜分析儀和矢量信號分析儀的架構都限制了它們檢測瞬態事件的能力。捕捉頻譜事件的概率取決于掃描的速度、量化范圍以及對蹤跡信息（trace information）的后續處理。掃頻調諧式分析儀沒有矢量存儲器，通常只記錄最小、最大和平均功耗。盡管矢量信號分析儀具有矢量蹤跡存儲器（vector trace memory），但是它后期捕捉信號處理的速度較慢，無法完成連續的信號分析任務?！ ?br /> 因此，兩種工具捕捉短暫瞬態事件的概率都遠遠小于10%。即使它們能夠捕捉這種事件，信息處理帶來的延遲也無法在真實的事件發生時有效觸發發射器鏈路上的其他儀器。
無線技術的挑戰
在過去幾年中，用戶所接觸的產品功能越來越強大，其目的在于在移動電話這種單一設備中集成多種方便實用的技術，從而增強用戶的多功能體驗。新的高速數據技術，例如HSDPA/HSUPA和A版本的1xEV-DO，能夠為用戶提供更強大的功能，例如廣播視頻和高速E-mail等。而且，諸如衛星與地球視頻廣播、UWB和WLAN等技術也將集成到移動手持式設備之中?！ ?br /> 這種多功能集成的趨勢為設計者提出了兩大嚴峻的挑戰：處理快速變化的帶寬分配需求，以及對高度集成的系統中發生的問題進行隔離。今天，大多數標準只需要在固定操作狀態下進行無線發射器測試。但是，從本質上來看，高速數據服務的用戶模型（例如高速上網、收發E-mail和周期性的下載等）所需的帶寬是隨需求而實時變化的?！ ?br /> 如果信號的峰值功耗與平均功耗的比值變化較大，這種瞬時的帶寬變化將會帶來更大的挑戰。當其他的無線技術引起瞬時的電池消耗，或者當帶外發送的信號干擾了靈敏接收機的工作時，就會出現上述的問題。
假設某個用戶希望通過移動電話通話，接通數據下載文件，利用UWB發送該文件到某個存儲設備，同時通過連續視頻服務觀看世界杯，那么設計者如何確保這些功能都能夠實現？要想完整地測試多功能集成的設備，設計者必須超越技術標準的局限，針對設備的實際工作與性能要求進行測試。
設計者所面臨的另一個挑戰就是：隨著設備集成度的提高，檢測無線發射器的問題變得越來越困難。要想在頻域、時域和數字域中同時觀察某個信號路徑，可能需要多種測試儀器，因此要想把硬件和軟件的問題隔離開就變得越來越困難。在多種儀器之間以及在整個信號路徑上將信號事件之間的時間關系關聯起來，這種測試功能已經成為調試現代無線設計所必不可少的一部分?！ ?br /> 不論頻譜分析儀、示波器和邏輯分析儀的存儲容量有多少，它們存儲事件的能力都是有限的。因此當我們需要在多個儀器之間關聯某個信號事件的時候，必須在存儲器存滿之前，在該事件發生時實時地隔離出所關注的信號。否則，要想在多個域之間截取某個隨時間變化的問題幾乎是不可能的。
實現這一功能的關鍵在于事件的觸發方式，以及以較低的延遲交叉觸發其他儀器的能力。
傳統工具的局限
對偽事件進行觸發、跨測試環境捕捉事件數據、分析與時間相關的數據，這些功能都是查找先進無線設備問題根本來源的必要需求。隨著過去幾年的發展，頻譜分析儀已經成為分析射頻傳輸特性的主要工具，選擇合適的工具能夠加快無線設計者的開發速度，提高開發能力?！ ?br /> 基站多載波放大器和其他一些高性能無線發射器能夠利用掃頻式調諧頻譜分析儀的功能，對高動態范圍內（high-dynamic-range）的信號進行測量。最近，人們推出了矢量信號分析儀，從而使用戶能夠針對調制信號分析發射器的性能特征。在某些情況下，這兩類分析儀可以結合起來使用，用戶利用一套儀器不但可以觀察到高動態范圍的信號（頻譜分析），還可以觀察到信號的調制狀態（矢量分析）。但不幸的是，用戶無法同時觀察到這兩種信號?！ ?br /> 早期設計的測試工具中采用的多載波放大器（MCPA）效率較低，無法傳輸1xEV-DO和HSDPA這樣的突發載波信號。這類老式的MCPA正在被采用最新線性化技術（例如數字預矯正）的新型MCPA器件所取代。由于采用了先進的DSP以及較高數據速率的D/A轉換器，數字預矯正線性化技術能夠大大提高功放的效率，降低實現所需的成本?！ ?br /> 掃頻式頻譜分析儀或矢量信號分析儀能夠根據技術標準驗證MCPA的頻譜和調制性能，但是它們無法超越技術標準的限制，解釋實際條件下的器件特性?，F代無線器件的實際操作要求高速數據通道要具有針對預期的用戶使用模式的特性。
掃頻式調諧頻譜分析儀和矢量信號分析儀的架構都限制了它們檢測瞬態事件的能力。捕捉頻譜事件的概率取決于掃描的速度、量化范圍以及對蹤跡信息（trace information）的后續處理。掃頻調諧式分析儀沒有矢量存儲器，通常只記錄最小、最大和平均功耗。盡管矢量信號分析儀具有矢量蹤跡存儲器（vector trace memory），但是它后期捕捉信號處理的速度較慢，無法完成連續的信號分析任務?！ ?br /> 因此，兩種工具捕捉短暫瞬態事件的概率都遠遠小于10%。即使它們能夠捕捉這種事件，信息處理帶來的延遲也無法在真實的事件發生時有效觸發發射器鏈路上的其他儀器。
實時頻譜分析儀的新特性
顯然，為了應對實際操作條件下的挑戰，分析儀必須能夠對頻域事件進行觸發，并交叉觸發多個儀器。無線通信信號的突發特性，以及在無線設備中集成復雜的線性化技術都可能引起頻譜紊亂，因此對這種事件的觸發功能是極其重要的。

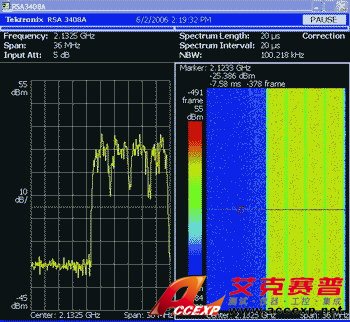

圖1 實時頻譜分析儀能夠快速檢測頻譜紊亂（例如圖中右邊）
其中左邊相信的頻譜由于受基帶瞬態事件的影響而增大了幾個dB
實時頻譜分析儀的架構決定了它們具有執行實時FFT分析所需的計算速度，能夠利用計算結果在頻譜事件發生時進行觸發，并以很高的置信度將它們捕捉到存儲器中。在實時處理以及捕捉信號之前，實時頻譜分析儀能夠將時域采樣的數據轉換到頻域上，從而在捕捉到存儲器中或者觸發某個外部事件之前，對信號頻譜進行預先分析。因此，實時頻譜分析儀能夠預先查看信號，并可以設置為只對所關心的頻譜事件進行觸發。
基于DSP的設備在現代無線設備的信號控制和頻譜整形中扮演著極為重要的角色，這類設備的測試需求給人們提出了巨大的測試挑戰，因為它們將原來由硬件實現的功能（很容易利用儀器來表征）轉換為軟件來實現。當不與時鐘采樣同步的增益變換、信號濾波和校正因數被放大時，它們本身就表現為頻譜紊亂（spectrum violations）（如圖1所示）。這類事件可能會引起頻譜發射的失效，或者接收器的干擾。
進一步來看，頻率屏蔽觸發器（FMT）使得實時頻譜分析儀能夠檢測并觸發頻譜中比最大信號電平小100萬倍的信號。由于具有在12μs以內執行1024點FFT所需的計算速度，實時頻譜分析儀能夠以100％的概率完成事件捕捉，這是其他分析儀所望塵莫及的。
當出現紊亂時，FMT不僅能夠觸發內部存儲器捕捉事件進行分析，而且能夠同時發出一次事件觸發給示波器，進而觸發邏輯分析儀。然后，示波器和邏輯分析儀可以顯示出待測設備的時域和邏輯信號的同步和時間關系。這樣，我們就捕捉了完整的事件，并能夠在實時頻譜分析儀（頻域）、示波器（時域）和邏輯分析儀（數字域）中進行各個域之間的交叉分析。這樣，不論是硬件問題還是軟件問題，測試人員都可以找出問題的根本來源，不必再胡亂猜測了。
圖1 實時頻譜分析儀能夠快速檢測頻譜紊亂（例如圖中右邊）
其中左邊相信的頻譜由于受基帶瞬態事件的影響而增大了幾個dB
實時頻譜分析儀的架構決定了它們具有執行實時FFT分析所需的計算速度，能夠利用計算結果在頻譜事件發生時進行觸發，并以很高的置信度將它們捕捉到存儲器中。在實時處理以及捕捉信號之前，實時頻譜分析儀能夠將時域采樣的數據轉換到頻域上，從而在捕捉到存儲器中或者觸發某個外部事件之前，對信號頻譜進行預先分析。因此，實時頻譜分析儀能夠預先查看信號，并可以設置為只對所關心的頻譜事件進行觸發。
基于DSP的設備在現代無線設備的信號控制和頻譜整形中扮演著極為重要的角色，這類設備的測試需求給人們提出了巨大的測試挑戰，因為它們將原來由硬件實現的功能（很容易利用儀器來表征）轉換為軟件來實現。當不與時鐘采樣同步的增益變換、信號濾波和校正因數被放大時，它們本身就表現為頻譜紊亂（spectrum violations）（如圖1所示）。這類事件可能會引起頻譜發射的失效，或者接收器的干擾。
進一步來看，頻率屏蔽觸發器（FMT）使得實時頻譜分析儀能夠檢測并觸發頻譜中比最大信號電平小100萬倍的信號。由于具有在12μs以內執行1024點FFT所需的計算速度，實時頻譜分析儀能夠以100％的概率完成事件捕捉，這是其他分析儀所望塵莫及的。
當出現紊亂時，FMT不僅能夠觸發內部存儲器捕捉事件進行分析，而且能夠同時發出一次事件觸發給示波器，進而觸發邏輯分析儀。然后，示波器和邏輯分析儀可以顯示出待測設備的時域和邏輯信號的同步和時間關系。這樣，我們就捕捉了完整的事件，并能夠在實時頻譜分析儀（頻域）、示波器（時域）和邏輯分析儀（數字域）中進行各個域之間的交叉分析。這樣，不論是硬件問題還是軟件問題，測試人員都可以找出問題的根本來源，不必再胡亂猜測了。
