頻譜分析儀在手機無線通信測試的應用
2016-03-08
本文將對手機無線通信中遇到的問題提出相應的解決方案。
問題一：各個通信運營商要控制自己的通信頻段
問題二：需要確保通信信號的質量
問題三：在手機無線通信系統中會存在著呼吸效應和遠近效應
對于問題一和問題二可以采用DSA1030A頻譜分析儀中的ACP鄰道功率測量和OBW占用帶寬測量來解決。領道功率測量可以測量主道功率、前一信道和后一信道的功率、以及主道與上下鄰道之間的信噪比測量，圖1中左下方為測量結果。用戶根據特定的需要靈活設置主道帶寬、鄰道帶寬以及主道和鄰道之間的間距的大小，圖1中右下方為測量設置值。通過利用領道功率測量的功能可以清楚地測出通道通信的能量大小以及通信的信噪比。從圖1可以得出主道能量為-10.69dBm且基本上集中在1.6MHz的帶寬內，符合TD-SCDMA信號每個載波的帶寬為1.6MHz的要求。鄰道抑制為-51.32d和-51.66dB，可以滿足一般的需要B和-51.66dB，可以滿足一般的需要。

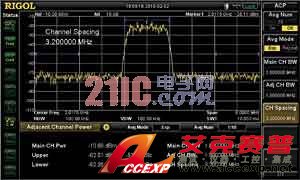

圖1
OBW占用帶寬功能可以檢測自己關心部分的能量是否在特定的帶寬內。通過設置功率比為99%，測得該信號在帶寬1.396666MHz內包含了99%的能量。
對于問題三可以利用DSA1030A頻譜分析儀中的Pass/Fail功能來解決。在測量失敗的時。如圖3所示。
OBW占用帶寬功能可以檢測自己關心部分的能量是否在特定的帶寬內。通過設置功率比為99%，測得該信號在帶寬1.396666MHz內包含了99%的能量。
對于問題三可以利用DSA1030A頻譜分析儀中的Pass/Fail功能來解決。在測量失敗的時。如圖3所示。

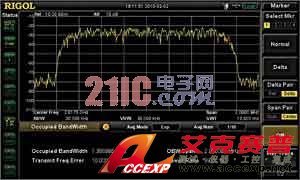

圖2 利用OBW測量信號能量集中度

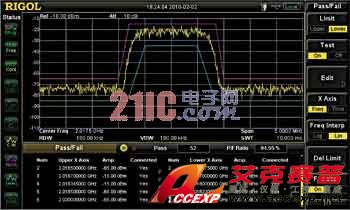

圖3
頻譜分析儀可以方便快捷地對手機無線通信頻段進行管理和監控，監控通信時各個信道內的信號強度，檢測通信過程信號的信噪比，幫助解決手機無線通信的問題，。
頻譜分析儀可以方便快捷地對手機無線通信頻段進行管理和監控，監控通信時各個信道內的信號強度，檢測通信過程信號的信噪比，幫助解決手機無線通信的問題，。
