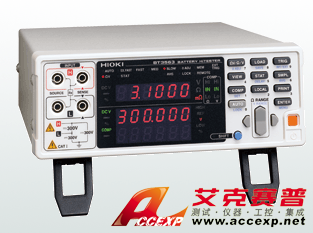

Accexp代理的HIOKI BT3562，日置BT3562，BT3562電池測試儀
2016-12-08
產品詳細說明：
HIOKI這次發售了電池測試儀BT3562和BT3563。兩款產品在需求量不斷增大的電動汽車、助動車、電動車的電池等研究開發以及出貨檢查中，將發揮作用。
■ 電池測試儀BT3562、BT3563？
1.也可測量高電壓的電池組（僅BT3563）
現在，在電動汽車等中越來越多的使用高電壓電池。以前日置3560最高僅能測量50V的電壓，而現在BT3563最高可測到300V的電壓，因此可用于高電壓的電池。
2.可用于低阻抗值的測量和高精度的電壓測量
電動汽車的電池越來越趨于低阻抗。BT3562、BT3563中新采用了以前日置（3560）的1/10的3mΩ，因此可以測量最小分辨率為0.1μΩ 的低阻抗。另外，在進行提高電池可靠性的精密電壓測量中，可達到0.01%精度和10μV最小分辨率。
3.通過測量的高速化，提高量程檢查的生產能力
追求測量的高速化，測量時間僅18ms，大大縮短了量產檢查時間。
4.3mΩ～3000Ω的寬量程
兩款產品都可用于寬廣的測量范圍，因此也可用于檢查電子設備中備用的扣式電池的檢查中。
5.可穩定測量阻抗
由于增大了測試電流，因此減小了來自外部干擾的影響。
6.通過監測探頭接觸情況，提高測量的可靠性
因為使用時檢測探頭的斷線和接觸不良的情況，所以可防止忽略由于探頭原因造成被測物測量異常的情況，從而提高測量的可靠性。
| BT3563/BT3563-01 | BT3562/BT3562-01 | |
| 最大輸入電壓 | 額定輸入電壓：DC±300V | 額定輸入電壓：DC±60V |
| 對地間最大額定電壓：DC 300V | 對地間最大額定電壓：DC 70V | |
| 電阻測量量程 | 3mΩ (最大顯示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大顯示3100.0Ω，分辨率100mΩ)，7檔切換 | |
| 測量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST時加上±3 dgt.，FAST/MEDIUM時加上±2 dgt.) | ||
| ±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST時加上±30 dgt.，FAST時加上±10 dgt.,MEDIUM時加上±5 dgt.) | ||
| 測量源頻率：1 kHz ±0.2 Hz，測試電流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，開路端口電壓： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程) | ||
| 電壓測量量程 | DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3檔切換 | DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2檔切換 |
| 測量精度：±0.01%rdg. ±3dgt.（EX.FAST時加上±3dgt.，FAST/MEDIUM時加上±2dgt.） | ||
| 顯示 | 電阻31000，電壓600000，LED | |
| 采樣時間 | EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms | |
| ※顯示值為最快時，根據測量項目、電壓頻率的不同而不同 | ||
| 整體測量時間 | 響應時間+采樣時間（電阻/電壓都約10ms的響應時間為參考值，根據被測物的不同而不同） | |
| 比較功能 | 判斷：Hi/IN/Lo（電阻、電壓分別判斷），綜合判斷（PASS/FAIL，電阻判斷結果和電壓判斷結果的AND運算），畫面顯示，蜂鳴，外部I/O輸入（開路集電極，35V，最大DC 50mA） | |
| 模擬輸出 | 僅BT3563-01、BT3562-01機型 電阻測量值（顯示值DC 0V～3.1V） | |
| 接口 | EXT I/O、RS-232C、打印機（通過RS-232C）、GP-IB（僅-01機型） | |
| 體積和重量 | 215W×80H×295Dmm，2.4kg | |
| 附件 | 電源線×1 | |
