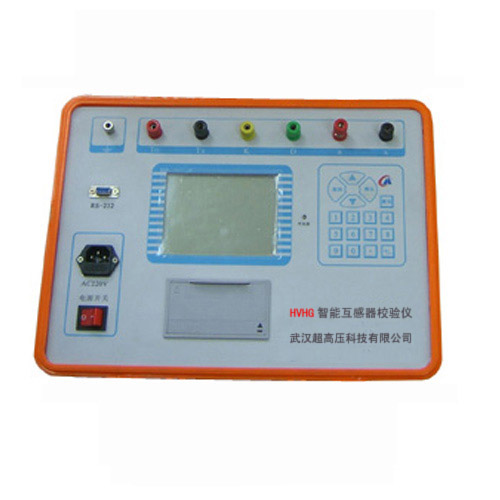

HVHG智能互感器校驗儀
名稱：過程校準儀
品牌：
型號：
簡介：一、概述 HVHG智能互感器校驗儀是本公司綜合國內多家互感器檢驗儀生產廠家的儀器優點，并采用國際上最先進的虛擬儀器理念，制造的新一代虛擬型互感器校驗儀。除保持了原互感器校驗儀高穩定性、準確性的優點外，又采用了筆記本控制、顯示；直接提供各點的...
申請服務
- 產品介紹
一、概述
HVHG智能互感器校驗儀是本公司綜合國內多家互感器檢驗儀生產廠家的儀器優點，并采用國際上最先進的虛擬儀器理念，制造的新一代虛擬型互感器校驗儀。除保持了原互感器校驗儀高穩定性、準確性的優點外，又采用了筆記本控制、顯示；直接提供各點的測試值及化整值，超差（含變差超差）直接提示；提供S級及輕載的標準測試方法；提供資產編號錄入及存貯功能，直接于現場數據微機化管理；直接顯示現場CT測試接線圖；所有功能操作只一個鼠標。
HVHG智能互感器校驗儀的模擬線路采用電位差式測量原理，抗電磁干擾能力強，穩定性好，智能化水特別平高。該產品 “設計思想特別新穎，技術先進，功能齊全，性能可靠，操作方便，性能價格比高，特別是自動化程度高，屬國內首創，具有國內領先水平，達到世界先進水平。”
二、主要特點
（1） 儀器采用可充電電池供電，抗干擾性強。
（2） 儀器采用全計算機測試、控制、顯示。
（3） 自動切換：測量過程中可根據測量數據大小自動切換量程。
（4） 自動測量：可根據規程要求的測量點，按不同精度要求，自動進行滿載及輕載測量。
（5） 自動存貯：可存貯無限制的（滿載及輕載）測量數據。
（6） 自動化整：可根據被試互感器的準確度等級自動進行誤差數據化整，并判斷是否超差。
（7） 支持多用戶獨立使用，多用戶數據不沖突。支持管理員工作統計。
（8） S級直接測量；可直接測量S級互感器，測量范圍寬。
（9） 任意點測量：可以任意量點進行測量，方便快捷。
（10）自動結論：每次測量完成，自動判定數據是否合格。
（11）人性化測試設計：每次進入軟件測試將自動使用上次測量數據。
（12） 用戶權限的最大化和保密，每個用戶對自己的測試數據有完全的權限，其他用戶不能進行查看、修改和刪除。
（13）人性化顯示，因?yàn)闇y試環境光線的影響，可以調整顯示的顏色對比度，加強顯示。
（14）加強了數據安全，對數據可以進行備份和恢復。
（15）自動系數修正，將儀器耗損的影響降到最低。減少儀器耗損修正工作難度。
（16）自保系統：當測試接線錯誤或其他錯誤時，為防止儀器被燒損，會發出報警聲音并停止軟件。
（17）打印機打印報表：可以連接打印機打印報表。或?qū)?bào)表導出到電腦保存成Word文檔及其他格式文件，方便操作。
三、主要技術指標
1. 環境條件：
溫 度：（5~40）C 相對濕度：<80%（25C）
海撥高度：<2500m 電源頻率：50HZ 0.5Hz
2. 測量范圍：
同相分量（%）：0.0001~19.99 分辨率：0.0001
正交分量（分）：0.001~600 分辨率：0.001
阻抗（）：0.0001~5.99 分辨率：0.0001
導納：0.0001~5.99 分辨率：0.0001
3. 基本誤差：
同相分量： X=（X×2%+Y×2%2個字）
Y=（X×2%+Y×2%5個字）
“X”、“Y”——儀器的顯示值
“5個字”——儀器的量化誤差
百分表： 1.5級
4. 工作范圍：
電流：（1%~149%）In （In=5A）
（5%~149%）In （In=1A）
電壓：（5%~149%）Un （Un=100V，100V/ ）
（5%~199%）Un （Un=100V/3）
5. 工作負荷：
電流：To對Tx<0.12 cos=1
電壓：a對x<0.25VA (100V)
6. 極性指示
電流：額定工作電流的2%以上，測試時可將To接到K，D點和To短接，此時誤差為100%，應有極性指示。
電壓：額定工作電壓的5%以上，測試時將a短接K，X短接D，此時誤差為100%，應有極性指示；
注意：試驗時，如果超過額定電流（電壓）的10%時，仍未有極性錯誤指示，說明儀器本身有故障，請停止試驗，以免損壞儀器。
7. 絕緣和耐壓試驗及說明：
端子X、Tx和（ ）端子相通
K和D端子均與（ ）端子不通
電源插座對外殼能承受1.5KV，1min耐壓
8. 儀器消耗功率：15VA
9. 外形尺寸：370310140
