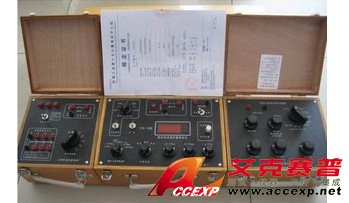

ACCEXP-IDB-1B 剩余電流保護器測試儀
名稱：漏電測試儀
品牌：
型號：
簡介：剩余電流保護器測試儀ACCEXP-IDB-1B型時間測量可自動復零，使用更為方便。是符合IEC755、IEC61008.1、IEC61009.1（RCBO）、國內對應相關標準GB6829－1996、GB16916.1、GB19617.1－2...
- 產品介紹
剩余電流保護器測試儀ACCEXP-IDB-1B型時間測量可自動復零，使用更為方便。是符合IEC755、IEC61008.1、IEC61009.1（RCBO）、國內對應相關標準GB6829－1996、GB16916.1、GB19617.1－2003的剩余電流動作斷路器標準的要求在AC型交流剩余動作電流條件，驗證動作特性的專用測試儀。
測試儀單件使用，適用于電子式2P的斷路器。電磁式1P＋N、2P、3P、3P＋N、4P的斷路器均能測試。調節電流范圍2～500毫安。
測試儀與測試極轉換箱、剩余電流調節電阻箱配合一起使用，由二組電源輸入，即3Ф380伏試驗電源和～220伏本機電源。則1P＋N、2P、3P、3P＋N、4P的斷路器均能測試。用戶如需變動測試電壓，則在該電源3Ф380伏的輸入端接入三相3KVA調節電壓即可。電源應為三相五線制中間為N線，不可接地線。在三件組合用時電流調節范圍為3.4毫安～2安。如果輸入電壓降低，調節電流相應降低。電源直接取之于電網，未經變換，不存在波形失真問題，符合標準要求。
三件配合使用，可以進行負載測試，斷路器的電源由用戶選用一個帶負載的電路，隨后由斷路器的進、出線對應的相線和中線引入測試極的轉換箱的試品進、出線的插線孔，轉換箱的電源勿引入。
測試儀中的動作電流和動作時間測量均為數字化的31／2位LED顯示，且在斷路器動作后，電流和時間測量值均能保持，便于讀數和記錄。
ACCEXP-IDB-1B基本性能與主要技術參數
1、提供的剩余電流
a、測試儀（單件）2～20、12～150、120～200、140～300、200～500毫安
b、測試儀、轉換箱、電阻箱三件組合3.4～13、12～31、19～120、110～310、290～480、380～840、840～1060、1060～1400、1400～2000毫安
2、提供的輔助電源
a、測試儀（單件）50、187、220、242（50、187、242伏，為短時工作制，通電率為20％）
b、測試儀、轉換箱、電阻箱（三件組合）輔助電源由用戶送入轉換箱，或在帶載時直接引入插線孔。
3、測量分辨率
a、剩余電流：最小0.01、0.1、1毫安
b、動作時間：1毫秒
4、測量量程
a、剩余電流：20毫安、200毫安、2安
b、動作時間2S（超過可用循環讀數累計）
5、測量精度a。剩余電流：0.5％b。動作時間：±0.2％讀數±3毫秒
6、外形尺寸及重量
a、測試儀：295×195×150mm（長、寬、高）重3.5千克
b、電阻箱：245×195×150mm（長、寬、高）重2.5千克
c、轉換箱：195×195×150mm（長、寬、高）重1.4千克。
測試儀單件使用，適用于電子式2P的斷路器。電磁式1P＋N、2P、3P、3P＋N、4P的斷路器均能測試。調節電流范圍2～500毫安。
測試儀與測試極轉換箱、剩余電流調節電阻箱配合一起使用，由二組電源輸入，即3Ф380伏試驗電源和～220伏本機電源。則1P＋N、2P、3P、3P＋N、4P的斷路器均能測試。用戶如需變動測試電壓，則在該電源3Ф380伏的輸入端接入三相3KVA調節電壓即可。電源應為三相五線制中間為N線，不可接地線。在三件組合用時電流調節范圍為3.4毫安～2安。如果輸入電壓降低，調節電流相應降低。電源直接取之于電網，未經變換，不存在波形失真問題，符合標準要求。
三件配合使用，可以進行負載測試，斷路器的電源由用戶選用一個帶負載的電路，隨后由斷路器的進、出線對應的相線和中線引入測試極的轉換箱的試品進、出線的插線孔，轉換箱的電源勿引入。
測試儀中的動作電流和動作時間測量均為數字化的31／2位LED顯示，且在斷路器動作后，電流和時間測量值均能保持，便于讀數和記錄。
ACCEXP-IDB-1B基本性能與主要技術參數
1、提供的剩余電流
a、測試儀（單件）2～20、12～150、120～200、140～300、200～500毫安
b、測試儀、轉換箱、電阻箱三件組合3.4～13、12～31、19～120、110～310、290～480、380～840、840～1060、1060～1400、1400～2000毫安
2、提供的輔助電源
a、測試儀（單件）50、187、220、242（50、187、242伏，為短時工作制，通電率為20％）
b、測試儀、轉換箱、電阻箱（三件組合）輔助電源由用戶送入轉換箱，或在帶載時直接引入插線孔。
3、測量分辨率
a、剩余電流：最小0.01、0.1、1毫安
b、動作時間：1毫秒
4、測量量程
a、剩余電流：20毫安、200毫安、2安
b、動作時間2S（超過可用循環讀數累計）
5、測量精度a。剩余電流：0.5％b。動作時間：±0.2％讀數±3毫秒
6、外形尺寸及重量
a、測試儀：295×195×150mm（長、寬、高）重3.5千克
b、電阻箱：245×195×150mm（長、寬、高）重2.5千克
c、轉換箱：195×195×150mm（長、寬、高）重1.4千克。
