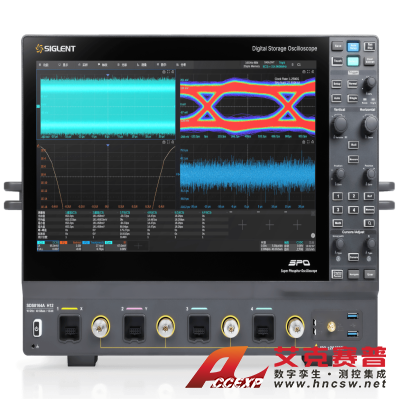

鼎陽SDS8134A H12示波器8 GHz帶寬
名稱：電子負載
品牌：鼎陽
型號：SDS8084A H12
簡介：產品簡介SDS8000A系列高分辨率數字示波器，最大帶寬16 GHz，采樣率40 GSa/s，具有12-bit垂直分辨率、優秀的本底噪聲性能和垂直測量精度，提供4個模擬通道，存儲深度可達2 Gpts/通道，能滿足更高帶寬、更高精度的測量需求...
申請服務
- 產品介紹
產品簡介
SDS8000A系列高分辨率數字示波器，最大帶寬16 GHz，采樣率40 GSa/s，具有12-bit垂直分辨率、優秀的本底噪聲性能和垂直測量精度，提供4個模擬通道，存儲深度可達2 Gpts/通道，能滿足更高帶寬、更高精度的測量需求。
主要特性
帶寬: 16 GHz, 13 GHz, 8 GHz
垂直分辨率:12-bit
存儲深度: 最高 2Gpts/通道
實時采樣率: 最高 20 GSa/s每通道
波形捕獲率: 最高 50 萬幀/秒
產品優勢
12-bit高分辨率
SDS8000A是基于硬件ADC實現的12-bit垂直分辨率，相比傳統8-bit示波器精度提升16倍以上，能夠顯著降低量化誤差，精確還原信號波形細節。且在ERES模式下，可實現高達16-bit分辨率，顯著增強對微小信號的檢測能力。
超低本底噪音
SDS8000A系列采用高性能硬件架構，四通道均可實現176 μVrms(typ.)的超低本底噪聲，匹配12-bit高分辨率性能，大幅降低儀器自身對微小信號的干擾，確保產品在高帶寬、高速采樣的條件下依然能夠還原波形特征，確保工程師在精密測量及前沿科研應用中獲得高保真波形。
眼圖與抖動測試
SDS8000A支持眼圖與抖動測試，可自動從串行數據中提取時鐘以重構眼圖并計算抖動參數。儀器能夠自動測量多種眼圖和抖動指標，同時提供信號均衡功能以改善波形質量，并支持基于標準或用戶自定義的眼圖模板測試。抖動與噪聲成分還可通過直方圖和頻譜視圖等進行深入分析，為工程師在高速接口調試和信號完整性驗證中提供可靠依
協議一致性分析
SDS8000A示波器支持多種高速接口和總線協議的一致性測試，包括USB2.0、USB3.x、10BASE-T、100BASE-TX、1000BASE-T、2.5/5/10GBASE-T、10BASE-T1S、100BASE-T1、1000BASE-T1、DDR2/3/4、PCIE1.0/2.0及MIPI DPHY1.2等。儀器結合配套夾具，可完成參數配置與自動測量流程，并生成標準化測試報告。工程師可在一臺儀器上完成從調試到一致性驗證的全流程工作，從而在設計階段更高效地發現和解決問題。
智能化設計體驗
SDS8000A搭載15.6英寸高清觸摸屏，采用高性能射頻輸入接口，并配備了服務器級電源模塊以確保在高負載和長時間運行條件下穩定供電。整機采用蜂窩式散熱結構，可在長時間運行時穩定溫度并降低工作噪音。內置Web Server支持網頁遠程控制，結合SigScopeLab信號分析軟件，可實現遠程操作與數據管理，滿足實驗室與生產線的多種應用需求。
產品參數
模擬帶寬 8 GHz, 13 GHz, 16 GHz | 通道數 4 + EXT |
最高實時采樣率 40 GSa/s @所有通道 | 垂直分辨率 12-bit |
最大存儲深度 2 Gpts/ch | 最高波形捕獲率 500,000 wfm/s |
屏幕尺寸 15.6英寸電容式觸摸高清顯示屏（分辨率1920x1080） | 觸發類型 邊沿，斜率，脈寬，窗口，欠幅，間隔，超時，碼型，視頻，前提邊沿，第N邊沿，延遲，建立/保持時間，串行觸發 |
測量 超過 60 種參數測量，并支持直方圖，軌跡圖和趨勢圖統計 | 串行觸發和解碼 標配：I2C，SPI，UART，CAN，LIN |
數學運算 4路 | 數據分析和處理工具 搜索，導航，歷史，模板測試，波形直方圖，計數器，眼圖和抖動分析（選配），SignalScan |
接口 通信接口：4x USB Host 3.0 Host，USB 3.0 Device（支持USBTMC），2.5G LAN（支持VXI-11+SCPI，Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI編程，LXI，WebServer） | 處理器系統 Intel Core i3-13300HE 或更優，64 GB內存或更高，250 GB硬盤或更優（支持外擴硬盤），Linux操作系統 |
產品圖片
