首頁 > 產品展示 > 通用電子測試 > 接地電阻測試儀 >

Fluke 1621接地電阻測試儀

名稱：接地電阻測試儀

品牌：

型號：

簡介：Fluke 1621接地電阻測試儀采用三極電壓降接地測試法或兩極電阻測量法進行基本的測量。Fluke 1621單鍵操作，輕松捕獲數值。 Fluke 1621接地電阻測試儀器自動信噪電壓檢測功能可確保精確的測量危險電壓警告功能提供更高的用戶...

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

Fluke 1621接地電阻測試儀采用三極電壓降接地測試法或兩極電阻測量法進行基本的測量。Fluke 1621單鍵操作，輕松捕獲數值。
Fluke 1621接地電阻測試儀器自動“信噪”電壓檢測功能可確保精確的測量
危險電壓警告功能提供更高的用戶保護級別
大屏幕背光顯示屏便于清晰地讀取和記錄數據
結實耐用的皮套，設計用于苛刻的工作環境
小巧緊湊，方便攜帶
Fluke 1621接地電阻測試儀測量結果超過設定的限制值時立即發出警告（如果使用可調的限制設置）
600 V II 類

Fluke 1621接地電阻測試儀電氣技術指標

最大偏差：

E1 影響因素	位置
E1 偏差影響	0%
E2 影響因素	電壓
E2 偏差影響	0%
E3 影響因素	溫度 E3
E3 偏差影響	2.3 %
E4 影響因素	串行干擾電壓 (20 V)
E4 偏差影響	0.6 %
E5 影響因素	探針和輔助探針電阻
E5 偏差影響	10%

測試電壓

3.7 kV

保護等級

IP 40；IEC/EN 60529

電磁兼容性

	輻射：EC/EN 61326，B 類
	抗擾：IEC/EN 61326，附錄 C

R_E 電阻測量

測量方法	使用改進的串擾衰減方法進行電流-電壓測量，無需補償導線電阻測量，使用探針（三極）或不使用探針（兩極），符合 IEC/EN 61557-5 標準
開放電路電壓	23 至 24 V ac
短路電流	> 50 mA ac
測量頻率	128 Hz
最大許可過載	250 Veff

測量時間

8 秒（從按“開始”起計算的平均值）

限制輸入

即使測試儀關閉，仍會保留設定值（如果電池電量充足）

自動切換分辨率

R_H	< 7 kΩ
分辨率	0.01 Ω
R_H	< 50 kΩ
分辨率	0.1 Ω
R_H	> 50 kΩ
分辨率	1 Ω

干擾直流和交流電壓顯示

最大電壓	30 Veff
共模抑制	> 80 dB，50 Hz 和 60 Hz
Ri	680 kΩ
測量誤差	對于純交流電和直流電信號，< 10 %

Fluke 1621接地電阻測試儀量程

0.15 Ω 至 20 Ω

分辨率	0.01 Ω
顯示范圍	0 至 19.99 Ω

200 Ω

分辨率	0.1 Ω
顯示范圍	20 至 199.9 Ω

2 kΩ

分辨率	1 Ω
顯示范圍	200 至 1999 Ω

基本誤差

±（測量值的 6 % + 5 位數字）

操作誤差 IEC 61557

±（測量值的 18 % + 5 位數字）

注：

[1] 包括影響因素 E1-E5 造成的所有偏差。
如果高探針或輔助探針電阻造成的偏差 E4 高于指定值，即會閃爍。
測量值不在指定的操作誤差范圍內。

Fluke 1621接地電阻測試儀常規技術指標

測量功能

三極接地電阻，兩極交流電阻，干擾電壓

基本誤差

查閱參考溫度范圍，提供一年保修

測量速率

每秒測量 2 次

電池

1 個 9 伏堿性電池 (LR61)

電池電量狀態

如果電壓低于 6.5 V，則會顯示 LO-BAT（低電量）

電壓

H/C2 和 E/C1 接頭之間：	最大 250 Veff（有效電壓）
S/P2 和 E/C1 接頭之間：	最大 250 Veff

氣候類別

VDE/VDI 3540 RZ（符合 KWG，每個 DIN 40040，4/87）

溫度性能

工作：	-10 °C 至 +50 °C（+14 °F 至 +122 °F）
操作：	0 °C 至 +35 °C（+32 °F 至 +95 °F）
存儲：	-20 °C 至 +60 °C（+68 °F 至 +140 °F）
參考：	+23 °C ± 2 °C (+73 °F ± 4 °F)

溫度系數

量程的 ± 0.1 %，每開氏溫度

安全

IEC/EN 61010-1，600 V，II 類，2 級污染

尺寸

113 毫米 x 54 毫米 x 216 毫米（(4.5 英寸 x 2.1 英寸 x 8.5 英寸），包括護套

重量

850 克（1.9 磅），包括標準附件，體積約 600 立方厘米

注：

如果不使用測試儀，或需要長期存放，請卸下電池并與測試儀分開存放，以免電池泄露對測試儀造成損害。

注：

測試儀的 4 個溫度范圍符合歐洲安全標準要求；通過使用溫度系數來計算工作環境溫度下的準確度，儀器可在整個溫度范圍內正常工作。

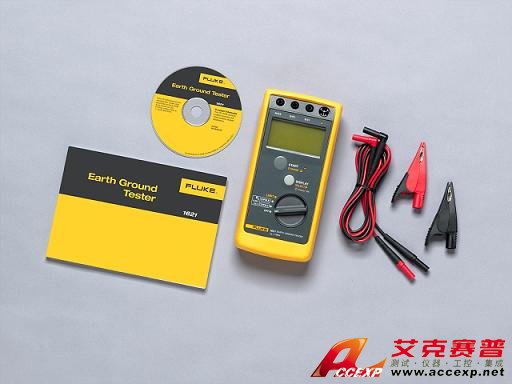

Fluke 1621 接地電阻測試儀包括：
兩條帶鱷魚夾的測試線，2 米（6 英尺）
一個電池，9 V 堿性 (LR61)
一個護套，黃色
一張光碟
