FHJY 絕緣在線監測系統
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：FHJY 絕緣在線監測系統是以電力設備的狀態監測和設備狀態信息的綜合分析判斷來進行的檢修方式。狀態檢修可以節省大量的人力、物力，技術上更加先進、經濟上更加合理的保證電網安全運行。公司FHJY 絕緣在線監測系統在傳統預防性試驗和周期性試驗的基...
申請服務
- 產品介紹
FHJY 絕緣在線監測系統是以電力設備的狀態監測和設備狀態信息的綜合分析判斷來進行的檢修方式。狀態檢修可以節省大量的人力、物力，技術上更加先進、經濟上更加合理的保證電網安全運行。公司FHJY 絕緣在線監測系統在傳統預防性試驗和周期性試驗的基礎上，總結國內外高壓絕緣監測的現場經驗，以tanδ在線監測的高穩定性、精確性為目標，實現了tanδ在線監測信號的處理技術、投影尋蹤方法、獨立元分析方法在線校正處理電力設備tanδ測量傳感器特征參數、測量系統硬件設計的高新技術成果，在促進和推動絕緣在線監測系統的實用化有著積極的意義。FHJY 絕緣在線監測系統是一個信息共享平臺化、系統框架網絡化、設備狀態可視化、監測目標全景化、全站信息數字化、通訊協議標準化、監測功能構件化、信息展現一體化的復雜系統，通過實時采集站內設備的狀態數據，進行綜合的診斷分析和全壽命評估。

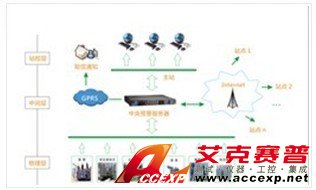

FHJY絕緣在線監測系統內部是一個相對獨立的內部互聯配變設備網絡，同時也是遠方主站的一個節點，向主站發送變電站內部設備的監測診斷系統和自身狀態信息。
一、FHJY絕緣在線監測系統的特點
1.通用性強。
FHJY 絕緣在線監測系統采用靈活的數據通訊協議，即適合已建的電廠或變電站，也適合新建的智能電站; 對已建電廠或電站多采用傳統的通訊協議，而對智能電站則采用61850通訊規約; 另外，也可以根據企業的實際經濟狀況或要求階段性投資，后續項目升級安全、靈活。
3.測試數據真實性。
系統根據采集到的溫度、濕度等環境數據歸總各被檢測對象的歷史測試數據，采用獨立元分析等技術自動判斷設備的實時狀態。
由于在線監測是設備運行狀態下的絕緣參數監測，其檢測結果更符合實際情況，更加真實、全面。
2.監測數據實時性。
FHJY 絕緣在線監測系統被廣泛應用于變壓器、高壓斷路器、互感器、電容器、絕緣套管、絕緣支柱、電機、避雷器乃至輸電線路等對象，不受設備運行情況和時間的限制，可以隨時對設備絕緣狀態進行實時監測，一旦設備出現缺陷，能及時發現并跟蹤進行人為處理。
4.靈活的狀態預警終端及載體
根據企業的規模和用戶的要求，靈活選擇光纖、GPRS、3G網絡等通訊方式配置中央預警系統，完成眾多站點的數據監測，也可以將狀態信息直接傳輸給設備檢修人員，保證系統運行的安全。
二、ZXJY絕緣在線監測系統主要測試項目
FHJY 絕緣在線監測系統是一個信息共享平臺化、系統框架網絡化、設備狀態可視化、監測目標全景化、全站信息數字化、通訊協議標準化、監測功能構件化、信息展現一體化的復雜系統，通過實時采集站內設備的狀態數據，進行綜合的診斷分析和全壽命評估。
FHJY 絕緣在線監測系統內部是一個相對獨立的內部互聯配變設備網絡，同時也是遠方主站的一個節點，向主站發送變電站內部設備的監測診斷系統和自身狀態信息。
FHJY 絕緣在線監測系統主要測試項目如下:
1、套管在線監測
測量套管介損值、電容量等.
2、系統電壓、頻率
對系統電壓和頻率進行檢測，同時做為其他監測量的參考量
3、變壓器鐵芯接地電流在線監測
通過鐵心接地電流的監測來發現箱體內異物、內部絕緣受潮或損傷、油箱沉積油泥、鐵心多點接地等類型的故障，從而及早發現潛伏隱患，提出預警，避免事故的發生，為設備實現定期檢修向狀態檢修過渡提供技術保證.
4、電壓、電流互感器一次電流、介損值、電容量在線監測
參照變壓器智能監測相關部分，對互感器的電容、介損在線監測.
5、氧化性避雷器在線監測
測量避雷器全電流、阻性電流、介損值、3~7次諧波、有功損耗等。金屬氧化物避雷器在運行過程中會逐漸產生老化和受潮，主要針對閥片老化和內部受潮故障進行監測.
6、電容器在線監測
測量電力電容器介損值、電容量.
7、絕緣子在線監測
測量高壓絕緣子介損值、電容量、泄漏電流等.
8、溫度、濕度在線監測
實現溫度、濕度等環境參數的監測，及其對變電站電氣設備運行、老化、評估等。
FHJY絕緣在線監測系統內部是一個相對獨立的內部互聯配變設備網絡，同時也是遠方主站的一個節點，向主站發送變電站內部設備的監測診斷系統和自身狀態信息。
一、FHJY絕緣在線監測系統的特點
1.通用性強。
FHJY 絕緣在線監測系統采用靈活的數據通訊協議，即適合已建的電廠或變電站，也適合新建的智能電站; 對已建電廠或電站多采用傳統的通訊協議，而對智能電站則采用61850通訊規約; 另外，也可以根據企業的實際經濟狀況或要求階段性投資，后續項目升級安全、靈活。
3.測試數據真實性。
系統根據采集到的溫度、濕度等環境數據歸總各被檢測對象的歷史測試數據，采用獨立元分析等技術自動判斷設備的實時狀態。
由于在線監測是設備運行狀態下的絕緣參數監測，其檢測結果更符合實際情況，更加真實、全面。
2.監測數據實時性。
FHJY 絕緣在線監測系統被廣泛應用于變壓器、高壓斷路器、互感器、電容器、絕緣套管、絕緣支柱、電機、避雷器乃至輸電線路等對象，不受設備運行情況和時間的限制，可以隨時對設備絕緣狀態進行實時監測，一旦設備出現缺陷，能及時發現并跟蹤進行人為處理。
4.靈活的狀態預警終端及載體
根據企業的規模和用戶的要求，靈活選擇光纖、GPRS、3G網絡等通訊方式配置中央預警系統，完成眾多站點的數據監測，也可以將狀態信息直接傳輸給設備檢修人員，保證系統運行的安全。
二、ZXJY絕緣在線監測系統主要測試項目
FHJY 絕緣在線監測系統是一個信息共享平臺化、系統框架網絡化、設備狀態可視化、監測目標全景化、全站信息數字化、通訊協議標準化、監測功能構件化、信息展現一體化的復雜系統，通過實時采集站內設備的狀態數據，進行綜合的診斷分析和全壽命評估。
FHJY 絕緣在線監測系統內部是一個相對獨立的內部互聯配變設備網絡，同時也是遠方主站的一個節點，向主站發送變電站內部設備的監測診斷系統和自身狀態信息。
FHJY 絕緣在線監測系統主要測試項目如下:
1、套管在線監測
測量套管介損值、電容量等.
2、系統電壓、頻率
對系統電壓和頻率進行檢測，同時做為其他監測量的參考量
3、變壓器鐵芯接地電流在線監測
通過鐵心接地電流的監測來發現箱體內異物、內部絕緣受潮或損傷、油箱沉積油泥、鐵心多點接地等類型的故障，從而及早發現潛伏隱患，提出預警，避免事故的發生，為設備實現定期檢修向狀態檢修過渡提供技術保證.
4、電壓、電流互感器一次電流、介損值、電容量在線監測
參照變壓器智能監測相關部分，對互感器的電容、介損在線監測.
5、氧化性避雷器在線監測
測量避雷器全電流、阻性電流、介損值、3~7次諧波、有功損耗等。金屬氧化物避雷器在運行過程中會逐漸產生老化和受潮，主要針對閥片老化和內部受潮故障進行監測.
6、電容器在線監測
測量電力電容器介損值、電容量.
7、絕緣子在線監測
測量高壓絕緣子介損值、電容量、泄漏電流等.
8、溫度、濕度在線監測
實現溫度、濕度等環境參數的監測，及其對變電站電氣設備運行、老化、評估等。
