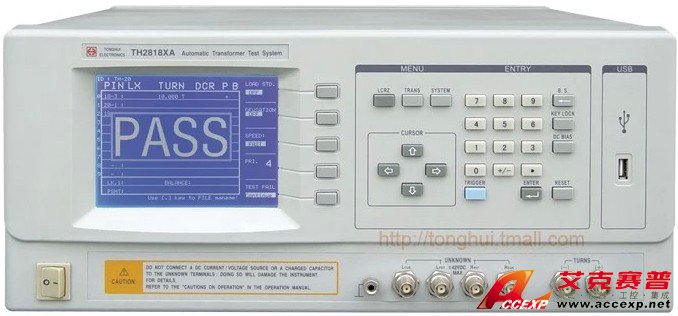

同惠TH2818XA綜合變壓器測試儀
名稱：LCR測試儀
品牌：
型號：
簡介：同惠TH2818XA綜合變壓器測試儀是專用于各種電子變壓器品質檢驗的多功能、自動化的變壓器綜合測試儀。同惠TH2818XA綜合變壓器測試儀可提供20Hz-300kHz的測試頻率，變壓器掃瞄測試涵蓋了變壓器的各種低壓參數，包括電感L、漏感量L...
申請服務
- 產品介紹
同惠TH2818XA綜合變壓器測試儀是專用于各種電子變壓器品質檢驗的多功能、自動化的變壓器綜合測試儀。同惠TH2818XA綜合變壓器測試儀可提供20Hz-300kHz的測試頻率，變壓器掃瞄測試涵蓋了變壓器的各種低壓參數，包括電感L、漏感量Lk、圈數比Turn-ratio、直流電阻DCR、阻抗Z、線圈間分布電容C等主參數，品質因素Q、等效串聯電阻ESR、相位Ps等副參數，以及引腳短路檢查等。
同惠TH2818XA綜合變壓器測試儀還是一種高精度、高速度、測試范圍寬、6位測試分辨率的LCR數字電橋，提供了與TH2818型自動元件儀相同（除頻響特性分析）的全部功能，同惠TH2818XA綜合變壓器測試儀可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量的要求。
同惠TH2818XA綜合變壓器測試儀的特點：
電子變壓器低壓參數快速掃描測試
TH2818XA：LCR數字電橋+20個獨立變壓器引腳編程掃描
320×240點陣大型圖形LCD顯示
中英文可選操作界面
20Hz—300kHz測試頻率, 10mHz分辨率
30 Ω, 100 Ω兩種不同信號源輸出阻抗
0.05%的基本測量準確度
10點列表掃描功能
內建比較器,10檔分選及檔計數功能
測試電平監視功能
電壓或電流的自動電平控制ALC功能
標準RS232C接口, 可選GPIB接口
可選±10V（±100mA）
可選USB接口和USB盤用于數據外存
同惠TH2818XA綜合變壓器測試儀的技術參數：
| TH2818XA | 變壓器掃描測試+LCR數字電橋 | |
| TH2818XA LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR 匝比，相位，漏感 | |
| 變壓器測試參數 | 匝比,圈數,相位,電感,電容,漏感,品質因數, 交流電阻, 直流電阻, 平衡,引腳短路 | |
| 測試頻率 | 20Hz－300kHz,分辨率:10mHz, 精度：0.01% | |
| 測試電平 | 正常：5 mV－2V , 圈數測試：5 mV－4V 恒電平：10mV－1V, 分辨率：1mV , 精度：5% | |
| 輸出阻抗 | 30 Ω , 100 Ω可選擇 | |
| 基本準確度 | LCRZ，DCR：0.05% 匝比：0.5% | |
| 圈數比顯示范圍 | 1∶0.01 - 100∶1 | |
| DCR顯示范圍 | 1mΩ-99.9999MΩ | |
| |Z|, R, X | 0.00001 Ω — 99.9999 MΩ | |
| |Y|, G, B | 0.00001μS — 99.9999 S | |
| C | 0.00001 pF — 9.99999 F | |
| L | 0.00001 μH — 99.9999 kH | |
| 顯示范圍 | D | 0.00001 — 9.99999 |
| Q | 0.00001 — 99999.9 | |
| θ (DEG) | -179.999° — 179.999° | |
| θ (RAD) | -3.14159 — 3.14159 | |
| Turn-Ratio | 1∶100—100∶1 | |
| Δ% | -999.999% — 999.999% | |
| 測量時間（≥1kHz） | 快速:32ms, 中速:90ms, 慢速:650ms | |
| 等效電路 | 串聯，并聯 | |
| 量程方式 | 自動，保持 | |
| 觸發方式 | 內部，手動，外部 | |
| 平均次數 | 1-255 | |
| 校準功能 | 開路，短路，負載校準 | |
| 內部直流偏置源 | 0V，1.5V，2V，準確度：1% | |
| 比較器功能 | 10檔分選和檔計數功能 | |
| 20組LCRZ儀器設定文件記憶 | ||
| 存儲器 | 40 組掃描設定文件記憶 |
同惠TH2818XA綜合變壓器測試儀掃描測試夾具
標準變壓器掃描（SCANNER）測試控制接口
高速長壽命變壓器掃描測試
至變壓器引腳的完全四端測試方式
可選的手動、氣動變壓器固定方式
可選的變壓器引腳夾具
最多可編程20個引腳變壓器
其他技術參數請聯系長沙艾克塞普儀器設備有限公司 電話：0731-84284278 傳真：0731-84284278-809
