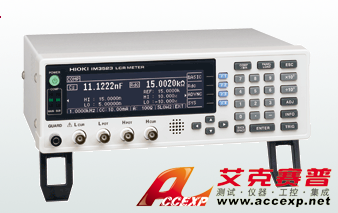

HIOKI IM3523 LCR測試儀
名稱：LCR測試儀
品牌：日置HIOKI
型號：IM3523
簡介：HIOKI IM3523 LCR測試儀基本精度±0.05％，測量范圍廣泛(DC,40Hz～200kHz，5mV～5V，10μA～50mA)，HIOKI IM3523 LCR測試儀是應用于生產線和自動化測試領域的理想選擇。...
申請服務
- 產品介紹
HIOKI IM3523 LCR測試儀基本精度±0.05％，測量范圍廣泛(DC,40Hz～200kHz，5mV～5V，10μA～50mA)，HIOKI IM3523 LCR測試儀是應用于生產線和自動化測試領域的理想選擇。
HIOKI IM3523 LCR測試儀在比如C-D和ESR這樣的混合測量條件下，可以以往產品10倍的速度不間斷測試。
HIOKI IM3523 LCR測試儀內置比較器和BIN功能，2毫秒的快速測試時間。
| 測量模式 | LCR,連續測試 |
| 測量參數 | Z,Y,θ,Rs(ESR),Rp,DCR(DC電阻),X,G,B,Cs,Cp,Ls,Lp,D(tanδ),Q |
| 測量量程 | 100mΩ～100MΩ,10個量程(所有參數根據Z定義) |
| 可顯示量程 | Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: |
| ± (0.000000 [單位] ～9.999999G [單位]) | |
| 只有 Z和Y顯示真有效值 | |
| θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999) | |
| Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%) | |
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° |
| 測量頻率 | 40Hz ～200kHz (1mHz ～10Hz) |
| 測量信號電平 | 正常模式 |
| V模式，CV模式: 5mV～5Vrms,1mVrms | |
| CC模式: 10μA～50mArms,10μArms | |
| 輸出阻抗 | 正常模式：100Ω |
| 顯示 | 單色LCD |
| 測量時間 | 2ms(1kHz,FAST,代表值) |
| 功能 | 比較器，分類測量(BIN功能)，節點負載/補償，記憶功能 |
| 接口 | EXT I/O(處理器)，USB通信(高速) |
| 選件：RS-232C,GP-IB,LAN任選一 | |
| 電源 | 100～240V AC，50/60Hz，最大50VA |
| 尺寸及重量 | 260mm W×88mm H×203mm D, 2.4kg |
| 附件 | 電源線×1，操作手冊×1，CD-R(包括PC指令和樣本軟件)×1 |
