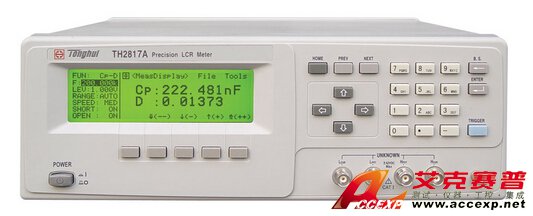

同惠 TH2817A LCR數字電橋
名稱：LCR測試儀
品牌：
型號：
簡介：同惠 TH2817A LCR數字電橋集成了本公司多年元件測試的成熟經驗，運用了本領域的最新測試技術。同惠 TH2817A LCR數字電橋強大的測試功能和優越的測量性能使其擠身于國際同類先進水平，結合以低廉的價格將給予廣大客戶超值的享受。同惠...
申請服務
- 產品介紹
同惠 TH2817A LCR數字電橋集成了本公司多年元件測試的成熟經驗，運用了本領域的最新測試技術。同惠 TH2817A LCR數字電橋強大的測試功能和優越的測量性能使其擠身于國際同類先進水平，結合以低廉的價格將給予廣大客戶超值的享受。同惠 TH2817A LCR數字電橋可提供穩定的6位測試分辨率，50Hz-100kHz/200kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式, 同惠 TH2817A LCR數字電橋可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。同惠 TH2817A LCR數字電橋提供的HANDLER、GPIB及RS232C接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程紀錄創造了良好的條件。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2817A LCR數字電橋的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司m.kafenchem.com，聯系電話：0731-84284278 84284378。
同惠 TH2817A LCR數字電橋的性能特點:
同惠 TH2817A LCR數字電橋的性能特點:
■ 240×64點陣圖形LCD顯示
■ 人性化操作界面，操作簡單
■ 10mVrms—2.0Vrms可編程測試電平
■ 世界水平的測量穩定性、準確性
■ 六位讀數分辨率
■ 最快速度可達30 次/秒
■ 精確的負載校準功能
■ 30Ω/100Ω可選信號源輸出阻抗
■ TH1773/TH1775 偏流源直接控制能力
■ 直讀, 絕對偏差及相對偏差顯示
■ 12組內部儀器設定儲存
■ 內建比較器， 4檔分選及檔計數
■ 測試電平監視功能
■ 鍵盤鎖定功能
■ Handler 接口
■ RS-232C，GPIB 接口(選件)
同惠 TH2817A LCR數字電橋的技術參數：
| 測試參數 | |Z|,C,L,X,B,R,G,D,Q,θ | ||
| 顯示器 | 240x64點陣LCD顯示器，6位讀數分辨率 | ||
|
測試頻率 |
TH2817A | 50Hz,60Hz,100Hz,120Hz, 200Hz,400Hz,500Hz,1kHz, 2kHz,4kHz,5kHz,10kHz, 20kHz,40kHz,50kHz,100kHz， 共16個頻點 | |
| 測試電平范圍 | 10mVrms-2. 0Vrms,10mV步進 | ||
| 基本準確度 | 0.05% | ||
| |Z|,R,X | 0.00001Ω-99.9999MΩ | ||
| G,B | 0.00001μS-999.999S | ||
| C | 0.00001pF-999.999mF | ||
| L | 0.00001μH-9.99999kH | ||
| 顯示范圍 | D | 0.00001-9.99999 | |
| Q | 0.00001-99999.9 | ||
| θ(DEG) | -179.999°-179.999° | ||
| θ(RAD) | -3.14159-3.14159 | ||
| △% | -999.999%-999.999% | ||
| 測量速度 | 快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒 | ||
| 等效電路 | 串聯，并聯 | ||
| 量程方式 | 自動，保持 | ||
| 觸發方式 | 內部，手動，外部，總線 | ||
| 平均次數 | 1-255（TH2816B無） | ||
| 清零功能 | 開路，短路，負載校正 | ||
| 測量端 | 5端 | ||
| 顯示方式 | 直讀, ΔABS, Δ%, V/I(電壓/電流監示) , 檔號及檔計數 | ||
| 列表掃描 | 4點頻率, 電平, 直流偏置列表掃描測試 | ||
| 比較器功能 | TH2817A | 四檔（三檔合格，一檔不合格)另有一個附屬檔 | |
| 存儲器 | 12組內部儀器設定供存儲/調用 | ||
| 接口 | TH2817A | RS-232C,HANDLER，GPIB(選件) | |
