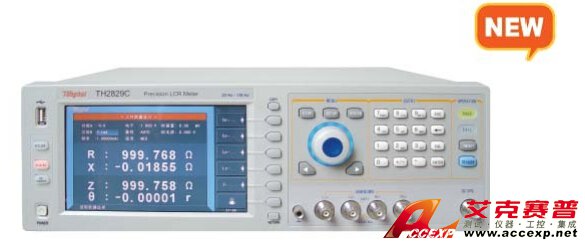

同惠 TH2829C LCR元件分析儀
名稱：LCR測試儀
品牌：
型號：
簡介：同惠 TH2829C LCR元件分析儀應用最新的高速處理器和全新的軟件系統，使其擁有更高的測試速度、更全面的分析功能和友好的人機交互體驗。同惠 TH2829C LCR元件分析儀精心設計的測量電路和優化的算法，進一步提升了低D值電容和高Q值電...
申請服務
- 產品介紹
同惠 TH2829C LCR元件分析儀應用最新的高速處理器和全新的軟件系統，使其擁有更高的測試速度、更全面的分析功能和友好的人機交互體驗。同惠 TH2829C LCR元件分析儀精心設計的測量電路和優化的算法，進一步提升了低D值電容和高Q值電感的測試穩定性。同惠 TH2829C LCR元件分析儀提供的10V交流測試電平、10V/100mA偏置電源和獨立的10V/50mA DC電源，使同惠 TH2829C LCR元件分析儀可更方便地應用于各種無源/有源器件的測試。雙主副參數顯示、增強的顯示系統設計、多達150點的列表掃描、多種參數的圖形分析能力，使儀器能滿足用戶最多的應用需求。得益于新一代處理器的應用，使同惠 TH2829C LCR元件分析儀具有了更強大的數據處理能力，可將測試結果方便地存儲于U盤或通過多種接口上傳至上位PC或網絡，推進測試自動化，提高測試效率。本系列測試頻率為：20Hz-300kHz、20Hz-500kHz 、20Hz1MHz。同惠 TH2829C LCR元件分析儀具有0.05%的測試準確度、9ms/次的最高測試速度。同惠 TH2829C LCR元件分析儀配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（選配）等豐富的接口，無不彰顯豐富的資源，將帶給客戶極高的性價比體驗。同惠 TH2829C LCR元件分析儀可完全適用于各種工業和軍用標準的測試要求。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH1778 直流偏置電流源的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司m.kafenchem.com，聯系電話：0731-84284278 84284378。
同惠 TH2829C LCR元件分析儀的性能特點:
■ 800×RGB×480 7寸TFT LCD顯示器
■ 基本準確度：0.05％
■ 測試信號頻率高達1MHz，分辨率1mHz，5位數頻率輸入設置
■ 最高達9ms/次的測量速度
■ 可同時顯示四種測量參數
■ 多達10頁/150點列表掃描測試功能
■ 連續曲線掃描/圖形分析功能
■ 100組LCRZ設定文件、10組GIF圖像內部存儲
■ GIF圖像、CSV數據文件USB存儲器直接存儲
■ HANDLER、USB、LAN 、RS232C、GPIB（選件）、DCI接口
■ 最強大的信號源選擇 10V/100mA可編程AC測試電平
■ 10V/100mA可編程DC偏置電源 10V/50mA獨立DC電壓源
■ 1A內部直流偏置電流源（選配） 120A外部偏流源（選配）
同惠 TH2829C LCR元件分析儀的技術參數：
| 顯示器 | 800×RGB×480 7寸TFT LCD顯示器 | |||||
| 測試信號頻率 | TH2829A | 20Hz—300kHz | ||||
| TH2829B | 20Hz—500kHz | |||||
| TH2829C | 20Hz—1MHz | |||||
| 最小分辨率 | 1mHz，5位頻率輸入 | |||||
| 準確度 | 0.01% | |||||
| AC 電平 | 測試信號電壓范圍 | 5mV—10Vrms | ||||
| 電壓最小分辨率 | 100μV，3位輸入 | |||||
| 準確度 | ALC ON | 10% x設定電壓 + 2mV | ||||
| ALC OFF | 6% x設定電壓 + 2mV | |||||
| 測試信號電流范圍 | 50μA—100mA | |||||
| 電流最小分辨率 | 1μA，3位輸入 | |||||
| 準確度 | ALC ON | 10% x設定電流 + 20μA | ||||
| ALC OFF | 6% x設定電壓 + 20μA | |||||
| DC 偏置電壓源 | 電壓 / 電流范圍 | 0V— ±10V / 0mA—±100mA | ||||
| 分辨率 | 0.5mV / 5μA | |||||
| 電壓準確度 | 1% x設定電壓 + 5mV | |||||
| ISO ON | 用于電感、變壓器加偏置測試 | |||||
| AC源內阻 | ISO ON | 100Ω | ||||
| ISO OFF | 30Ω、50Ω、100Ω可選 | |||||
| DCR源內阻 | 30Ω、50Ω、100Ω可選 | |||||
| DC 電壓源 | 電壓 / 電流范圍 | 0V— ±10V / 0mA—±50mA | ||||
| 分辨率 | 0.5mV / 5μA | |||||
| 電壓準確度 | 1% x設定電壓 + 5mV | |||||
| 輸出電阻 | 100Ω | |||||
| LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | |||||
| 測試頁面參數顯示 | 兩組主、副參數，第二組參數可ON/OFF；最多10頁，每頁15點列表掃描；多種參數連續掃描圖形分析 | |||||
| 基本測量準確度 | LCR測試參數 | 0.05% | ||||
| 校準條件 | 預熱時間：≥30分鐘；環境溫度：23±5ºC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m | |||||
| 測量時間(≥10 kHz) | 快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 | |||||
| LCR參數顯示范圍 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ | ||||
| |Y|,G,B | 0.00001μs — 99.9999s | |||||
| C | 0.00001pF — 9.99999F | |||||
| L | 0.00001μH — 99.9999kH | |||||
| D | 0.00001 — 9.99999 | |||||
| Q | 0.00001 — 99999.9 | |||||
| θ(DEG) | -179.999º — 179.999º | |||||
| θ(RAD) | -3.14159 — 3.14159 | |||||
| Δ% | -999.999% — 999.999% | |||||
| 等效電路 | 串聯, 并聯 | |||||
| 量程方式 | 自動, 保持 | |||||
| 觸發方式 | 內部, 手動, 外部, 總線 | |||||
| 平均次數 | 1－256 | |||||
| 校準功能 | 開路, 短路全頻、點頻校準，負載校準 | |||||
| 數學運算 | 直讀, ΔABS, Δ% | |||||
| 延時時間設定 | 0 -- 999, 最小分辨率100us | |||||
| 10檔分選，BIN1～BIN9、NG、AUX | ||||||
| 比較器功能 | 檔計數功能 | |||||
| PASS、FAIL前面板LED顯示 | ||||||
| 列表掃描 | ·最多10個頁面列表掃描，每頁最多15點·每頁可單獨對頻率、AC電壓/電流、 內/外DC偏置電壓/電流、獨立DC源 電壓進行列表掃描測試。每掃描點可 單獨分選 | |||||
| 圖形分析 | ·可對頻率、AC電平、DC偏置等進行 圖形掃描分析。·設定掃描起始點、終止點，每次掃描點數。·顯示最大值、最小值，讀取選擇的 任意掃描點值。·可選擇將掃描圖形存貯于儀器內部 或外部USB 存儲器。 | |||||
| 內部非易失性存儲器 | 100組LCRZ儀器設定文件記憶201次測試結果10組GIF圖像、CSV數據文件 | |||||
| 外部USB存儲器 | GIF圖像、CSV數據文件LCRZ儀器設定文件記憶測試數據USB存儲器直接存儲 | |||||
| 接口 | 1A偏流源 | 可內部安裝1A直流偏置電流源（選件） | ||||
| I/O接口 | HANDLER，從儀器后面板輸出 | |||||
| 串行通訊接口 | USB、RS232C | |||||
| 并行通訊接口 | GPIB接口（選件） | |||||
| 網絡接口 | LAN | |||||
| 存儲器接口 | USB HOST（前面板） | |||||
| 偏置電流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置電流最大可達120A。 | |||||
| 標準配置 | ||||||
| 通用技術參數 | ||||||
| 工作溫度, 濕度 | 0℃－40℃, ≤ 90%RH | |||||
| 電源要求 | 電壓 | 99V－121V， 198V－242V AC | ||||
| 頻率 | 47Hz－63Hz | |||||
| 功耗 | 最大80VA | |||||
| 體積(W×H×D) | 400mm × 132mm × 385mm | |||||
| 重量 | 約13 kg | |||||
