nikon尼康 iNEXIV VMA系列用基本測量軟件
名稱：物性分析測試儀器
品牌：
型號：
簡介：尼康 iNEXIV VMA系列用基本測量軟件 VMA Automeasure軟件 具有十分強大的智能搜索功能與邊界檢測功能。學習容易、操作方便。中、日、英多語種支持，語言切換方便。各種交互式向?qū)В梢詭椭樌赝瓿蓽y(cè)量任務。 軟件界面 具...
申請服務
- 產品介紹
nikon尼康 iNEXIV VMA系列用基本測量軟件
具有智能搜索定位、工件毛刺濾除、CAD參照定位、CAD參照測量等多種強大功能； 軟件的界面、操作風格，與VMR Automeasure 極其類似，它繼承了VMR的絕大多數優點，簡單、易學，便于掌握； 用戶權限設置，共分管理者、程序員和操作員三個級別，以防止程序員和操作員的誤操作而改變測量程序和系統文件等； 新增TP測量界面，在同一程序中，可以進行非接觸式探測和接觸式探測的混合編程。
用鼠標拖曳方式來調整采樣器的大小，并同時完成投影采樣器與工件邊界的方位適配。
本操作完成以后。
用鼠標拖曳方式來調整采樣器的大小，并同時完成投影采樣器與工件邊界的方位適配。
本操作完成以后。
經過尼康特有的投影采樣算法，毛刺、飛邊等異物的影響被完全、徹底地排除。
利用此項功能，操作者將不再需要手動精確排列多個工件，NEXIV 會自動地完成工件的搜索定位。
在左側標記處搜索
在右側標記處搜索
執行APS前
執行APS后
該功能可以自動修正實際需要的檢測部位與編程時的檢測部位之間的位置差異。即使待測目標的位置有異，利用該功能也能確保程序能夠自動、準確地執行。
正常針腳位置
異常針腳位置
需要利用MPS功能進行定位后，才能確保采樣器采點無誤。
PMM（圖案匹配測量）
用以確定在通常的幾何測量模式下難以測量的坐標位置。
方便選擇合適操作步驟的iNEXIV模式切換器
利用其中的用戶注冊登記功能，可以進行用戶權限設置。
交互式測量向?qū)?br />
測量向?qū)е笇?dǎo)操作者逐步實現其任務。除默認的向?qū)б酝猓僮髡呖梢酝ㄟ^(guò)注冊常用的測量例程而建立定制化的向?qū)В苑奖阄磥?lái)的使用。 支持輪廓掃描測量
操作者輸入輪廓測量的起點、終點、方向以及步長等參數，NEXIV 將自動完成指定輪廓的測量。支持軸向等距輪廓測量、矢向等距輪廓測量和周向等距輪廓測量等方式的輪廓掃描測量。
XY平面內的輪廓掃描例
用選配的掃描輪廓分析軟件可以對掃描結果進行輪廓偏差分析 直線、圓、平面等幾何要素，可以做如下形式的顯示（無需專用的輪廓分析軟件）：
如果您還為VMA2520選購了英國雷尼紹（Renishaw）公司的接觸式測頭TP20/200及其必要的附件（包括TP版的VMA Automeasure），則還可以對工件進行接觸式測量，并支持星形測針測量。要素圖解窗不僅支持2D顯示，也支持3D顯示。可以測量的3D要素有：球、圓柱、圓錐、圓環等。
TP操作控制窗口
要素3D圖解顯示窗
通過導入工件的 CAD 數據（IGES、DXF、Gerber 及Excellon等），操作者可以在 NEXIV VMR Auto Measure的CAD要素圖解窗中顯示其CAD圖形，這有助于提高測量編程的效率、縮短編程時間。 操作者可以用鼠標雙擊 CAD 窗體內工件圖上的某一位置，而使載物臺快速移動到該位置； NEXIV VMR AutoMeasure 可以利用 CAD 圖形要素，自動創建其測量語句。
使用 DDE 連接功能，可以將所測數據實時地傳送到電子表格中，從而實現實時統計分析。測量發送的對象有Microsoft Excel，SPC-PC IV，SPC-PC IV Excel 等。
注：SPC-PC IV 與 SPC-PC IV Excel 是 Quality America公司的產品。
VMA Automeasure軟件
具有十分強大的智能搜索功能與邊界檢測功能。學習容易、操作方便。中、日、英多語種支持，語言切換方便。各種交互式向?qū)В梢詭椭樌赝瓿蓽y(cè)量任務。
軟件界面
具有智能搜索定位、工件毛刺濾除、CAD參照定位、CAD參照測量等多種強大功能； 軟件的界面、操作風格，與VMR Automeasure 極其類似，它繼承了VMR的絕大多數優點，簡單、易學，便于掌握； 用戶權限設置，共分管理者、程序員和操作員三個級別，以防止程序員和操作員的誤操作而改變測量程序和系統文件等； 新增TP測量界面，在同一程序中，可以進行非接觸式探測和接觸式探測的混合編程。
部分主要功能簡介
通過視頻邊界檢測器進行灰度處理
視頻信號共分 256 級灰度，NEXIV 根據工件圖象的灰度變化率進行邊界的檢出，可以有效地抑制照明變化對邊界檢出的影響； 邊界位置按亞象素級檢出。運用尼康獨特的算法改善的邊界檢出性能
由于采用了尼康專有的邊界檢測算法（都已申請專利），現在可以以優異的精度在低放大倍率下進行邊界檢測，從而可以探測微小的低對比度邊界，而這是使用普通的圖象處理技術所難以達到的； 圖象識別能力幾乎達到肉眼識別水準，該系統可以以最快速度，進行高精度的測量。具有自動邊界適配功能的視頻邊界檢測器
用鼠標左鍵單擊待測邊界點，系統會使采樣器與邊界目標進行方位適配； 用鼠標拖曳方式劃框，系統會使采樣器與邊界目標進行大小及方位的適配。用鼠標拖曳方式來調整采樣器的大小，并同時完成投影采樣器與工件邊界的方位適配。
本操作完成以后。
用鼠標拖曳方式來調整采樣器的大小，并同時完成投影采樣器與工件邊界的方位適配。
本操作完成以后。
既能消除灰塵與毛刺的影響，又能根據需要隨意地選擇邊界
在一個采樣域內，可能存在有多個邊界信號，NEXIV 允許客戶根據自身的需要來選擇所需檢出的邊界； 客戶可以在灰度變化率顯示窗內，指定邊界檢出的條件； 當工件圖象的對比度較低時，客戶還可以通過調整邊界變化率檢出的閾值，來提高邊界的檢出性能。
投影法采樣：
經過尼康特有的投影采樣算法，毛刺、飛邊等異物的影響被完全、徹底地排除。
APS功能（自動位置搜索功能）
利用此項功能，操作者將不再需要手動精確排列多個工件，NEXIV 會自動地完成工件的搜索定位。在左側標記處搜索
在右側標記處搜索
執行APS前
執行APS后
MPS（多重圖案搜索）
該功能可以自動修正實際需要的檢測部位與編程時的檢測部位之間的位置差異。即使待測目標的位置有異，利用該功能也能確保程序能夠自動、準確地執行。正常針腳位置
異常針腳位置
需要利用MPS功能進行定位后，才能確保采樣器采點無誤。
PMM（圖案匹配測量）
用以確定在通常的幾何測量模式下難以測量的坐標位置。

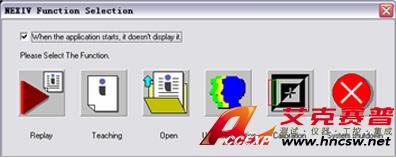

方便選擇合適操作步驟的iNEXIV模式切換器
利用其中的用戶注冊登記功能，可以進行用戶權限設置。
交互式測量向?qū)?br />
測量向?qū)е笇?dǎo)操作者逐步實現其任務。除默認的向?qū)б酝猓僮髡呖梢酝ㄟ^(guò)注冊常用的測量例程而建立定制化的向?qū)В苑奖阄磥?lái)的使用。 支持輪廓掃描測量
操作者輸入輪廓測量的起點、終點、方向以及步長等參數，NEXIV 將自動完成指定輪廓的測量。支持軸向等距輪廓測量、矢向等距輪廓測量和周向等距輪廓測量等方式的輪廓掃描測量。
XY平面內的輪廓掃描例
用選配的掃描輪廓分析軟件可以對掃描結果進行輪廓偏差分析 直線、圓、平面等幾何要素，可以做如下形式的顯示（無需專用的輪廓分析軟件）：
支持TP測量
如果您還為VMA2520選購了英國雷尼紹（Renishaw）公司的接觸式測頭TP20/200及其必要的附件（包括TP版的VMA Automeasure），則還可以對工件進行接觸式測量，并支持星形測針測量。要素圖解窗不僅支持2D顯示，也支持3D顯示。可以測量的3D要素有：球、圓柱、圓錐、圓環等。TP操作控制窗口
要素3D圖解顯示窗
支持 CAD 聯機測量編程
通過導入工件的 CAD 數據（IGES、DXF、Gerber 及Excellon等），操作者可以在 NEXIV VMR Auto Measure的CAD要素圖解窗中顯示其CAD圖形，這有助于提高測量編程的效率、縮短編程時間。 操作者可以用鼠標雙擊 CAD 窗體內工件圖上的某一位置，而使載物臺快速移動到該位置； NEXIV VMR AutoMeasure 可以利用 CAD 圖形要素，自動創建其測量語句。
支持DDE 輸出
使用 DDE 連接功能，可以將所測數據實時地傳送到電子表格中，從而實現實時統計分析。測量發送的對象有Microsoft Excel，SPC-PC IV，SPC-PC IV Excel 等。
注：SPC-PC IV 與 SPC-PC IV Excel 是 Quality America公司的產品。
