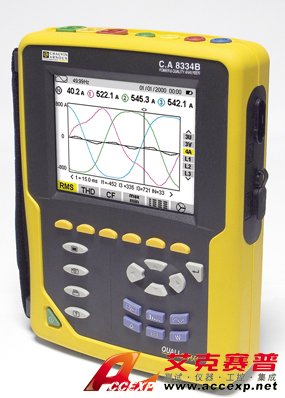

法國CA CA8334B 電能質量分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：CA8334B（Qualistar）是法國CA公司最早推出的一款三相電能質量分析儀，首度采用彩色液晶屏、實時電壓/電流波形、相位、諧波條形圖等顯示及操作簡便的人機界面，使其成為電能質量分析儀的經典之作，也是其他廠家競相模仿的機型。具有3路電...
申請服務
- 產品介紹
CA8334B（Qualistar）是法國CA公司最早推出的一款三相電能質量分析儀，首度采用彩色液晶屏、實時電壓/電流波形、相位、諧波條形圖等顯示及操作簡便的人機界面，使其成為電能質量分析儀的經典之作，也是其他廠家競相模仿的機型。具有3路電流鉗輸入接口（可測 ABC三相電流，中性線電流由程序自動計算顯示），4路電壓輸入接口（可測ABC三相的線電壓及相電壓），適用于各行業電力系統供用電的電能質量測量、診斷與分析。
法國CA CA8334B 電能質量分析儀產品特點:
•各相電壓、電流真有效值（AC+DC）測量，每周波256個采樣點
•電流測量可至6500 Arms（依據電流鉗型號）
•頻率測量范圍：40至69Hz
•可測量直流電壓、電流及功率
•實時電壓電流波形、各次諧波（至50次）、相位圖顯示
•具屏幕截圖功能（12組）
•諧波模式下，各次諧波含量序列排列顯示，并計算總諧波畸變率
•各相及總W、VAR及VA計算顯示
•功率因數、位移功率因數及正切因數計算顯示
•電能計算顯示
•電壓及電流波峰因數計算
•變壓器K因數計算
•電壓短時閃變計算
•三相電壓、電流不平衡度計算
•暫態（瞬時）模式下，可記錄50組（帶時間標記）瞬時的電壓電流干擾波形：如電壓驟升、驟降及中斷等
•機身內存：4MB
•配置光口- RS-232通訊接口，標配QualiView軟件，可用于組態設置儀器、將測量記錄數據導入PC，轉換成Excel格式。
•可選購 DataView軟件，用于自動生成EN50160格式報表
•內置可充電鎳氫電池組及充電電路，外接AC電源線后，自動充電
法國CA CA8334B 電能質量分析儀產品應用:
•高低壓變配電室內的主變壓器、及各供電回路的電能質量檢測
•醫療設備、電子精密設備、及主要生產設備用電的電能質量測量、診斷，進行預防性維護檢測
•診斷確認諧波來源，是由電源端引入或是負載端發出
•供電回路的電力功率分配驗證
•測量和記錄電力系統的負載（kW，VA，VAR）
•供電回路電能計量（kVAh, VARh, kWh），進行節能改造分析
•開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析
•診斷確認電力變壓器的K因數
法國CA CA8334B 電能質量分析儀產品特點:
•各相電壓、電流真有效值（AC+DC）測量，每周波256個采樣點
•電流測量可至6500 Arms（依據電流鉗型號）
•頻率測量范圍：40至69Hz
•可測量直流電壓、電流及功率
•實時電壓電流波形、各次諧波（至50次）、相位圖顯示
•具屏幕截圖功能（12組）
•諧波模式下，各次諧波含量序列排列顯示，并計算總諧波畸變率
•各相及總W、VAR及VA計算顯示
•功率因數、位移功率因數及正切因數計算顯示
•電能計算顯示
•電壓及電流波峰因數計算
•變壓器K因數計算
•電壓短時閃變計算
•三相電壓、電流不平衡度計算
•暫態（瞬時）模式下，可記錄50組（帶時間標記）瞬時的電壓電流干擾波形：如電壓驟升、驟降及中斷等
•機身內存：4MB
•配置光口- RS-232通訊接口，標配QualiView軟件，可用于組態設置儀器、將測量記錄數據導入PC，轉換成Excel格式。
•可選購 DataView軟件，用于自動生成EN50160格式報表
•內置可充電鎳氫電池組及充電電路，外接AC電源線后，自動充電
法國CA CA8334B 電能質量分析儀產品應用:
•高低壓變配電室內的主變壓器、及各供電回路的電能質量檢測
•醫療設備、電子精密設備、及主要生產設備用電的電能質量測量、診斷，進行預防性維護檢測
•診斷確認諧波來源，是由電源端引入或是負載端發出
•供電回路的電力功率分配驗證
•測量和記錄電力系統的負載（kW，VA，VAR）
•供電回路電能計量（kVAh, VARh, kWh），進行節能改造分析
•開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析
•診斷確認電力變壓器的K因數
| 通道數 | 3U/4I |
| 電壓（有效值A(chǔ)C+DC） 線電壓 | 6V ~ 960 V |
| 相電壓 | 6V ~ 480V |
| 電流（有效值A(chǔ)C+DC） | 100mA ~ 6500A |
| MN鉗頭 | MN93：2 ~ 240A； MN93A：0.005A~5A/1A~120A |
| C鉗頭 | 3A~1200A |
| AmpFLEX或MA鉗頭 | 30A ~ 6500A |
| PAC鉗頭 | 10A ~ 1000AAC/ 10A~ 1400ADC |
| 頻率 | 40Hz ~ 69Hz |
| 電力電量參數 | W，VA，var，PF，DPF，cosφ，tanφ |
| 電能參數 | Wh，varh，Vah |
| 諧波 | 有 |
| THD | 有，0 ~ 50 次，各相 |
| 專家模式 | 有 |
| 暫態記錄次數 | 50 |
| 電壓閃變 | 有 |
| 啟動電流模式 | 4周期 |
| 三相不平衡度 | 有 |
| 記錄（所有參數，每秒記錄1點） | 42分鐘 |
| 告警 | 10種不同類型4000次 |
| 電流傳感器識別 | 8 |
| 峰值 | 有 |
| 相量圖顯示 | 自動 |
| 顯示屏 | 1/4 VGA LCD彩屏，320 x 240 , 對角線148mm |
| 截屏快照容量 | 12個 |
| 電氣安規 | IEC 61010 1000V Cat III / 600V CAT IV |
| 菜單語言 | 6種 |
| 通訊接口 | RS232/USB |
| 電源 | 9.6V鎳氫可充電電池 |
| 外形尺寸 | 240 x 180 x 55 mm |
| 重量 | 2.1 kg |
