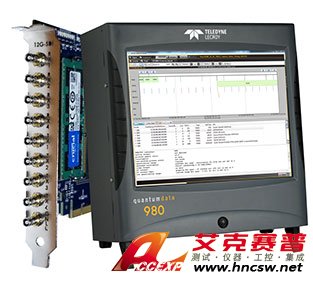

LeCroy力科 980 12G-SDI視頻發生器/協議分析儀模塊
名稱：協議分析儀
品牌：
型號：
簡介：LeCroy力科 980 12G-SDI視頻發生器/協議分析儀模塊支持下一代廣播監視器，轉換設備以及高達12G-SDI的信號源的視頻和音頻功能測試。該模塊配備了四（4）個支持12G-SDI的輸出端口。可以聚合輸出端口，以進行雙鏈路HD-SD...
申請服務
- 產品介紹
LeCroy力科 980 12G-SDI視頻發生器/協議分析儀模塊提供600多種標準視頻定時和300種測試HDTV所需的測試模式。該模塊具有一個LPCM正弦波發生器，可以將其配置為輸出用戶定義的采樣率，位深度，幅度和頻率。
您可以使用格式列表編輯器和圖像列表編輯器配置格式定時和測試圖案的列表。這些便捷的工具有助于在測試過程中快速訪問。該模塊提供了格式編輯器，用于創建自定義格式計時或快速修改現有計時以進行測試。
可選的分析儀功能由SDI輸入端口提供。分析儀功能使您可以實時查看傳入的視頻，并在狀態欄中查看基本視頻參數。您還可以監視音頻，音頻通道狀態位，并且可以通過980的SPDIF連接器彈出音頻以進行外部監視。該分析儀還使您可以實時查看傳入的輔助數據。
LeCroy力科 980 12G-SDI視頻發生器/協議分析儀模塊可以通過基于PC的980 GUI管理器或在980本身上運行的嵌入式980 GUI管理器進行控制。980B / 980R內置彩色觸摸屏提供了用于控制儀器的圖形用戶界面（GUI），當您使用后續版本中可用的模塊可選分析儀功能時，將使您能夠以實時模式查看傳入的視頻和元數據。
LeCroy力科 980 12G-SDI視頻發生器/協議分析儀模塊功能和優點
視頻生成器功能：
●視頻模式測試–使用600多種標準格式測試廣播監視器的SDI輸入，以確保它可以呈現視頻測試模式。支持300多種視頻模式。使用用戶友好的格式編輯器創建自己的自定義格式。滾動位圖圖案以測試運動偽影。創建自定義測試模式列表和自定義格式列表以方便測試。
●單鏈路格式-使用支持12G-SDI的輸出來測試下一代廣播監視器。
●雙鏈路格式–為雙鏈路HD-SDI格式聚合兩（2）個SDI輸出端口。
●四重鏈接格式-為四重鏈接3G-SDI格式匯總所有四（4）個SDI輸出端口。
●同步鎖相-使用支持SD格式的黑色突發或使用HD格式的三級同步來同步支持12G-SDI的輸出端口，以實現內部同步。
●音頻測試–發送音頻LPCM正弦波音調。設置音頻參數，例如采樣率，位深和聲道。
●有效負載ID編輯器–使用有效負載ID編輯器，您可以配置有效負載ID，以在傳出視頻流上傳輸。
視頻分析儀功能：
●實時視頻監控–您可以在“實時”模式下在980嵌入式顯示器上查看傳入的視頻。頂部的狀態欄使您可以查看傳入流的基本視頻參數。
●單鏈路格式-使用支持12G-SDI的輸入來測試下一代廣播監視器。
●雙鏈路格式–為雙鏈路HD-SDI格式聚合兩（2）個SDI輸入端口。
●Quad Link格式-將所有四（4）個SDI輸入端口聚合為Quad link 3G-SDI格式。
●監視輔助數據–您可以在“實時”窗口中監視輔助數據流。
●音頻監視–您可以在實時窗口中或通過980 SPDIF輸出端口進行路由來監視傳入的音頻流。然后，可以使用外部SPDIF音頻分析器來聽音頻監視音頻并查看音頻參數，例如通道數，采樣率和位深度。您還可以實時查看音頻通道狀態位。
規格參數
980個12G-SDI接口（輸出）
●輸出連接器：四（4）個微型母BNC輸出端口。僅端口1可用于單鏈路。
●最大數據傳輸率：12G-SDI，Quad 3G-SDI。
●視頻編碼/采樣模式：RGB，YCbCr 4：4：4和4：2：2。
●顏色深度：24位顏色。
●比色法：ITU-R BT.601-5，ITU-R BT.709-5，ITU-R BT.2020。
●音頻格式：LPCM，48kHz采樣率，24位，2通道和16通道。
●Genlock：連接器微型母BNC；格式：黑色連拍和三級。
980個12G-SDI接口（輸入）
●輸入連接器：四（4）個微型BNC母輸入端口。僅端口1可用于單鏈路。
●最大數據傳輸率：12G-SDI，Quad 3G-SDI。
●視頻編碼/采樣模式：RGB，YCbCr 4：4：4和4：2：2。
●顏色深度：24位顏色。
●比色法：ITU-R BT.601-5，ITU-R BT.709-5，ITU-R BT.2020。
●音頻格式：LPCM，48kHz采樣率，24位，2通道和16通道。
