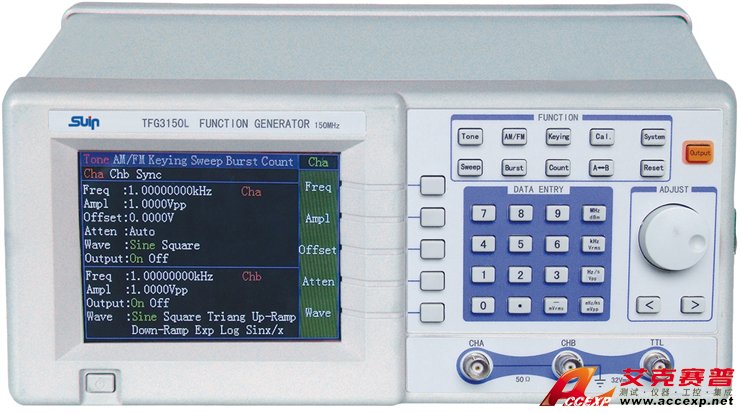

數英 TFG3000L 函數信號發生器
名稱：信號發生器
品牌：
型號：
簡介：數英 TFG3000L DDS函數信號發生器主要功能特性： 5.7TFT真彩顯示屏能顯示儀器全部工作狀態和設置相應的參數 雙路獨立輸出或同步輸出 具有AM，F(xiàn)M，2FSK，4FSK，ASK，OSK，2PSK，4PSK多種調制功能 具有頻率掃...
申請服務
- 產品介紹
數英 TFG3000L DDS函數信號發生器主要功能特性：
5.7″TFT真彩顯示屏能顯示儀器全部工作狀態和設置相應的參數
雙路獨立輸出或同步輸出
具有AM，F(xiàn)M，2FSK，4FSK，ASK，OSK，2PSK，4PSK多種調制功能
具有頻率掃描，幅度掃描，脈沖串輸出功能
可以實現數據存儲與重現
具有0.1Hz-100MHz頻率計數器
配置主、從 USB接口，RS232接口
數英 TFG3000L DDS函數信號發生器主要技術指標:
5.7″TFT真彩顯示屏能顯示儀器全部工作狀態和設置相應的參數
雙路獨立輸出或同步輸出
具有AM，F(xiàn)M，2FSK，4FSK，ASK，OSK，2PSK，4PSK多種調制功能
具有頻率掃描，幅度掃描，脈沖串輸出功能
可以實現數據存儲與重現
具有0.1Hz-100MHz頻率計數器
配置主、從 USB接口，RS232接口
數英 TFG3000L DDS函數信號發生器主要技術指標:
A路技術指標
1.1波形特性
波形種類：正弦波、方波、脈沖波、直流（方波、脈沖波最高頻率≤40MHz）
波形長度：4～16000點
波形幅度分辨率：14 bits
采樣速率：400 MSa/s
雜波諧波抑制度：≥50dBc（F≤1MHz，A=2V） ≥45dBc(1MHz＜F＜20MHz,A=2V)
正弦波總失真度：≤0.5％（20Hz～100kHz）
方波、脈沖波升降時間：≤20ns
1.2頻率特性
頻率范圍：0Hz～150MHz（最大）
頻率分辨率：100mHz
頻率準確度：±(5×10-5+ 100mHz)
頻率穩定度: ±5×10-6/ 3小時
1.3 脈沖特性：
脈沖寬度范圍：100ns～20s
占空比：0.1％～99.9％（僅顯示）
脈寬準確度：±(5×10-5+ 10ns)
脈寬分辨率：5ns
1.4 幅度特性
幅度范圍：2mVp-p～20Vp-p ( 高阻,頻率≤30MHz)
2mVp-p～15Vp-p ( 高阻,頻率≤40MHz)
2mVp-p～6Vp-p ( 高阻,頻率＞40MHz)
1mVp-p～10Vp-p ( 50Ω,頻率≤30MHz)
1mVp-p～7.5Vp-p ( 50Ω,頻率≤40MHz)
1mVp-p～3Vp-p ( 50Ω,頻率＞40MHz)
分辨率：20mVp-p (A＞2V), 2mVp-p (0.2V＜A≤2V),
0.2mVp-p (A≤0.2V)
幅度準確度：±(1％ + 2mV)（高阻，有效值，頻率1kHz）
幅度穩定度：±0.5％/ 3小時
幅度平坦度：±5％ (F＜1MHz)
±1dBm (1MHz≤F＜10MHz)
±2dBm (10MHz≤F＜140MHz)
±3dBm (F≥140MHz)
輸出阻抗：50Ω
1.5 偏移特性（衰減0dB時）
偏移范圍（輸出信號頻率最大值＞10MHz的信號發生器）：
±(0~4V-峰峰值/2)（高阻A＜4V） ±(0～10V-峰峰值/2)（高阻A＞4V）
偏移范圍（輸出信號頻率最大值≤10MHz的信號發生器）：
±(0～10V-峰峰值/2)（高阻）
分辨率：20mV
偏移準確度：±(1％ + 20mV)
1.6 調制特性
1.6.1幅度調制
AM：調制信號：內部B路信號或外部信號，調制深度：0％～100％以上
外輸入信號幅度2Vp-p(-1V～ +1V)
ASK、OSK：載波幅度和跳變幅度任意設定，交替速率：0.1ms～1000s
控制方式：內部或外部
1.6.2頻率調制
FM：調制信號：內部B路信號或外部信號，調制頻偏最大100kHz (載波頻率＞5MHz)，外調制輸 入信號電壓2Vp-p(-1V～ +1V)
FSK：載波頻率和跳變頻率任意設定，交替速率：0.1ms～1000s
種類：2FSK、4FSK
控制方式：內部或外部
1.6.3相位調制：
PSK：相移范圍：0～360°，分辨率：0.1°，交替速率：0.1ms～1000s
種類：2PSK、4PSK
控制方式：內部或外部
1.6.4猝發調制（猝發信號頻率≤40kHz）
猝發計數：1～10000個周期
猝發信號間隔時間：0.1ms～1000s
猝發方式：連續猝發，單次猝發
控制方式：內部或外部
1.7掃描特性
頻率或幅度線性掃描
掃描范圍：掃描起始點和終止點任意設定
掃描步進量：大于分辨率的任意值
掃描間隔時間：0.1ms～1000s
掃描方式：正向掃描，反向掃描，單次掃描，往返掃描
控制方式：內部或外部
1.8存儲特性
存儲參數：儀器當前工作狀態
存儲容量：10組狀態
重現方式：全部存儲狀態在相應存儲位置調出
B路技術指標
2.1波形特性 ：
波形種類：正弦波，方波，三角波，鋸齒波，階梯波等11種波形
波形長度：4096點
波形幅度分辨率：10 bits
2.2頻率特性 ：
頻率范圍：正弦波10μHz～5MHz 其它波形：10μHz～500kHz
分辨率：10μHz
頻率準確度：±(5×10-5 + 10μHz)
2.3幅度特性 ：
幅度范圍：10mVp-p～20Vp-p ( 高阻)
分辨率：20mVp-p (＞2V), 2mVp-p (≤2V),
輸出阻抗：50Ω
同步輸出
3.1波形特性 ：A路、B路都為正弦波
3.2頻率范圍 : ≤1MHz（諧波波次數為1時）；≤150kHz（諧波次數＞1時）
3.3 A路、B路相位差 ：0～360 º
3.4相位分辨率 ：0.1 º
3.5 諧波次數：最大10次
TTL輸出
4.1波形特性 ：方波，上升下降時間≤20ns
4.2頻率特性 ：同CHA(最高不大于40MHz)
4.3幅度特性 ：TTL兼容，低電平 ＜ 0.3V ，高電平 ＞ 4V
計數器
5.1頻率測量范圍：0.1Hz～100MHz
5.2輸入信號幅度：
最小電壓： 50mVrms(頻率1Hz～50MHz)
100mVrms(頻率50MHz～100MHz)
150mVrms(頻率0.1Hz～1Hz)
最大電壓：20Vp-p
5.3閘門時間：10ms～10s連續可調
5.4計數最大值：4.29×109
程控特性
RS232串行接口、USB 接口
通用特性
7.1 操作特性：按鍵輸入，菜單顯示，旋鈕調節
7.2電源條件：電壓：AC220V（1±10％） 頻率：50Hz（1±5％）
功耗：＜30VA
7.3 環境條件：溫度：0～40℃ 濕度：80％
7.4 機箱尺寸： 329 mm×283 mm×155 mm 重量：3 kg
7.5 顯示方式：5.7寸TFT彩色液晶顯示屏，中文菜單，顯示清晰，亮度高
7.6 制造工藝：使用表面貼裝工藝和大規模集成電路，可靠性高，體積小，壽命長。
技術指標（選件）
8.1程控接口：
GPIB（IEEE-488）測量?jī)x器標準接口
8.2 頻率基準：
溫補晶振：穩定度±(5×10-7)/日
8.3 標頻輸入接口：
輸入頻率：1MHz、5MHz、10MHz、20MHz
輸入幅度：＞500mVp-p
