鼎陽SIGLENT SSG6083A微波信號發生器
名稱：信號發生器
品牌：鼎陽SIGLENT
型號：SSG6083A
簡介：主要特性最高輸出頻率13.6 GHz/20 GHz/40GHz電平設置范圍 -130 dBm ~ 20 dBm輸出頻率分辨率可達0.1 Hz幅度精度≤0.7 dB（典型值）支持AM模擬調制，支持內外部調制方式相位噪聲＜-135 dBc/Hz...
- 產品介紹
主要特性
最高輸出頻率13.6 GHz/20 GHz/40GHz
電平設置范圍 -130 dBm ~ 20 dBm
輸出頻率分辨率可達0.1 Hz
幅度精度≤0.7 dB（典型值）
支持AM模擬調制，支持內外部調制方式
相位噪聲＜-135 dBc/Hz@1 GHz，偏移20 kHz(典型值）
支持脈沖調制功能（選件），脈沖串發生器，用戶可自定義脈沖序列（選件）
更高輸出頻率，滿足更多應用場景
鼎陽SIGLENT SSG6083A微波信號發生器輸出頻率范圍涵蓋100 kHz~40 GHz，同時支持AM模擬調制，支持脈沖調制，脈沖序列發生器，功率計控制等功能。配置了高穩定度和高精度的OCXO 參考，具有出色的穩定的信號輸出，寬廣的功率輸出動態范圍，適合應用在通信、量子通信和計算等各種研發及生產場景。
更純凈的頻譜

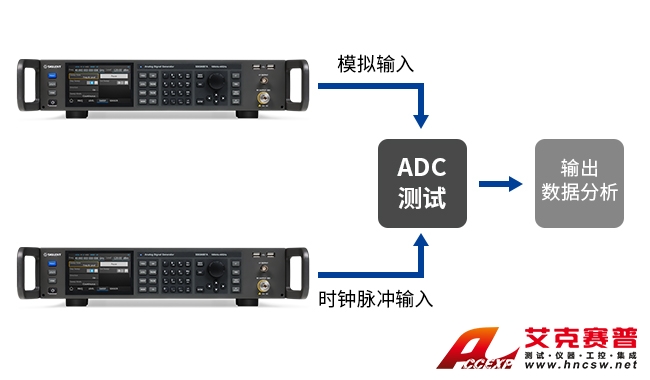

在進行各種接收機測試時，有時候接收機帶外的干擾信號可能會比帶內信號的能量還高，所以在進行此類接收機測試時，要求信號源模擬的帶外信號具有極高的頻譜純度和極低的寬帶噪聲，以防帶內信號淹沒在噪聲中無法真實地測得接收機性能。
鼎陽SIGLENT SSG6083A微波信號發生器的相位噪聲低至-135 dBc/Hz，且在各個載波頻率下，指標均達到國際領先水平；諧波、次諧波及非諧波最低可達-60 dBc，頻譜純凈度高，能夠很好地適配各種極端測試及本地振蕩器替代需求。

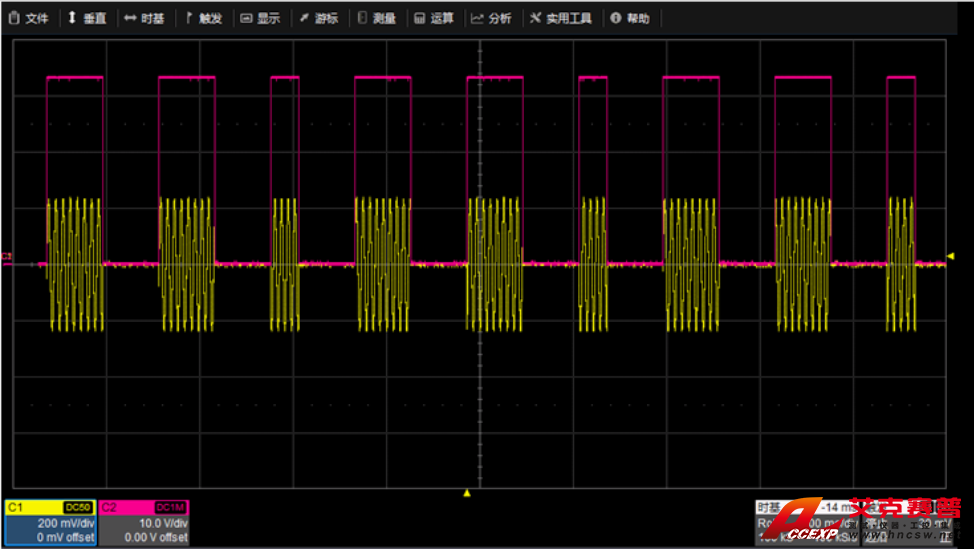

更高精度的脈沖發生器/時鐘源
通常汽車毫米波雷達和EW接收機都是設計為工作在極限情況下，所以在其功能和靈敏度測試中，要求測試信號具有高度可重復性，精確的幅度和頻率，并且Pulse寬度需要足夠小。在更復雜的測試中比如接收機的相參處理間隔（CPI）、距離分辨率等，還需要信號源能夠輸出復雜的脈沖串。
鼎陽SIGLENT SSG6083A微波信號發生器標配了高精度時鐘源，可選配安裝脈沖調制、脈沖發生器以及脈沖串發生器，可輸出最低寬度為20ns的脈沖，且分辨率可達10ns，能充分滿足汽車毫米波雷達系統測試。
更高的輸出功率和更大的動態范圍
鼎陽SIGLENT SSG6083A微波信號發生器還提供了 -130 dBm ~ 24 dBm的寬電平輸出范圍，能夠很好地補償電纜、夾具在微波頻率范圍使用時產生的衰減，使測試結果更精準，并在預算層面為針對特定應用進行優化的精密配件留出了大量空間。
| 規格參數 | |
| 輸出頻率范圍 | 100 kHz~ 13.6 GHz/20 GHz/40 GHz |
| 頻率設置分辨率 | 0.1 Hz |
| 幅度分辨率 | 0.01 dB |
| 相位噪聲 | -135 dBc/Hz offset 20 kHz @1 GHz（典型值） |
| 幅度精度 | ≤0.7 dB（典型值） |
| 調制模式 | 支持AM/FM/PM模擬調制，脈沖調制 |
| 最大電平設置范圍 | -130 dBm ~ +24 dBm |
| 最大輸出功率 | +22 dBm |
| 其他功能 | 脈沖發生器，脈沖串發生器 |
| 顯示 | 5英寸電容觸摸屏，800（RGB）*480 |
| 接口 | 標配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,10/100Base，RJ-45)； 選配：GPIB |
