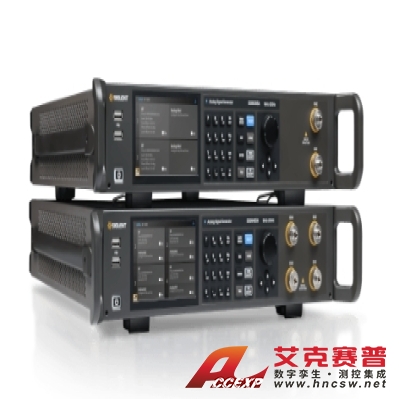

鼎陽 SIGLENT 射頻/微波信號發生器 SSG6M80A系列
名稱：信號發生器
品牌：鼎陽
型號： SSG6M80A
簡介：頻率范圍9 kHz-20 GHz頻率分辨率0.001 Hz最大輸出功率+25 dBm產品簡介SSG6M80A系列多通道相參微波信號發生器頻率覆蓋范圍從9 kHz至20 GHz，頻率分辨率可達0.001 Hz，相位噪聲測量值低至-136 dB...
申請服務
- 產品介紹
頻率范圍 9 kHz-20 GHz | 頻率分辨率 0.001 Hz | 最大輸出功率 +25 dBm |
產品簡介

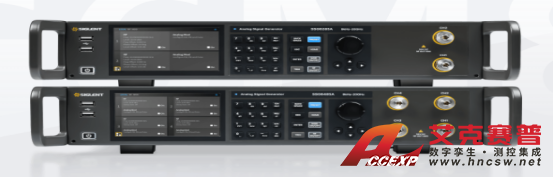

SSG6M80A系列多通道相參微波信號發生器頻率覆蓋范圍從9 kHz至20 GHz，頻率分辨率可達0.001 Hz，相位噪聲測量值低至-136 dBc/Hz（@1 GHz，10 kHz偏移），具備多通道穩定相參、通道間獨立可調、超低相位噪聲、大范圍輸出功率、純凈頻譜輸出、高穩定性與高輸出精度等核心優勢，支持FM/PM模擬調制、脈沖調制、脈沖序列發生器、功率計控制、相位記憶等功能，可廣泛適配通信系統測試、衛星通信驗證、多天線系統開發等復雜場景，為行業用戶提供更高效、更可靠的微波信號發生解決方案。
主要特性
· 最高頻率13.6 GHz/20 GHz
· 輸出頻率分辨率可達0.001 Hz
· 相位噪聲＜-136 dBc/Hz@1 GHz，偏移10 kHz（測量值）
· 支持模擬調制、脈沖調制功能（選件），脈沖串發生器，用戶可自定義脈沖序列（選件）
· 通道間頻率，幅度，相位，可獨立調節，支持單設備通道間同步和多設備通道間相位同步，具有相位記憶功能
· 相參模式，載波頻率=10 GHz ，環境溫度變化±2℃，觀測時間5小時，相位波動＜1.5°
產品優勢
豐富的通信接口：標配USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,選配GPIB
多通道穩定相參，實現復雜系統精準同步
傳統單通道信號源在應對復雜測試場景時，往往面臨通道間同步困難、相位不一致、時序控制復雜等問題。鼎陽科技此次推出的多通道相參微波信號發生器SSG6M80A系列，可實現單設備或多設備的多通道相參信號穩定輸出，通道間的頻率、相位、幅度、時延獨立可調，支持多通道信號相對相位差調節。
SSG6M80A可保持10小時內全帶寬下各通道間相位漂移值小于±1.5°（環境溫度變化小于±2℃），確保長時間測試的相位穩定性。此外，SSG6M80A還具備相位記憶功能，支持在頻率切換后快速恢復原有相位狀態，幫助提升測試效率。
超低相位噪聲，提供高純凈頻譜輸出
SSG6M80A在相位噪聲性能上表現卓越：在1 GHz載波、10 kHz偏移處，相位噪聲測量值低于-136 dBc/Hz。這一超低相噪特性，可以確保在測試高靈敏度接收機時，有效降低信號源自身噪聲對測試系統的影響，從而準確評估系統的真實性能。
除了優異的相位噪聲，SSG6M80A在雜散、諧波抑制方面也表現出色。高純凈的頻譜輸出，使得SSG6M80A能夠很好地適配本振替代、干擾仿真及高線性系統測試等對信號質量要求極高的應用場景。即使在極端測試條件下，仍能保持穩定的頻譜純度，為復雜的組件、模塊和系統測試提供可靠的信號質量保障。
更高輸出功率，兼顧寬范圍與高精度
在輸出電平方面，SSG6M80A具備優異的功率輸出性能，支持從-110 dBm到+25 dBm的寬范圍輸出，并可在全頻率范圍內保持較高輸出功率。
在幅度精度方面，SSG6M80A在典型條件下優于0.7 dB，結合功率計控制套件，用戶可便捷地實現功率校準與線損補償，顯著提升測試系統的功率準確度與重復性，為多端口、大動態范圍測試場景提供可靠的功率保障。
靈活的調制能力，滿足復雜波形生成需求
SSG6M80A支持FM、PM模擬調制、脈沖調制（選件）、脈沖串發生器及用戶可自定義的脈沖序列（選件），并可實現多種調制方式的組合使用。
SSG6M80A還提供步進掃描與列表掃描兩種模式，支持線性/對數步進、三角/鋸齒波形，掃描點數最高可達65535點，滿足復雜信號仿真與自動化測試需求。
接口配置完善，支持系統集成與自動化測試
SSG6M80A配置高性能OCXO參考源，可確保信號的高穩定性與高輸出精度。此外，儀器具有完善的接口配置，支持USB、LAN、GPIB（選件）等多種遠程控制方式，兼容主流SCPI命令，可輕松集成到各類自動化測試系統中。
產品參數
系列對比
頻率范圍 CW MODE：9 kHz-13.6 GHz, CW MODE：9 kHz-20 GHz | 頻率分辨0.001 Hz率 |
通道數 2, 4 | IQ調制 不支持 |
最大輸出功率 +25 dBm | 相位噪聲 ＜-136 dBc/Hz@1 GHz，偏移10 kHz（測量值） |
顯示 5英寸電容觸摸屏，800（RGB）*480 | 通信接口 標配USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,選配GPIB |
幅度精度 ≤0.7 dB（典型值） | 調制模式 支持FM/PM/脈沖調制 |
產品選型
| 產品型號 | 頻率范圍 | 通道數 | 頻率分辨率 | IQ調制 | 最大輸出功率 | 相位噪聲 | 通信接口 |
| SSG6485A | CW MODE：9 kHz-20 GHz | 4 | 0.001 Hz | 不支持 | +25 dBm | ＜-136 dBc/Hz@1 GHz，偏移10 kHz（測量值） | 標配USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,選配GPIB |
| SSG6483A | CW MODE：9 kHz-13.6 GHz | 4 | 0.001 Hz | 不支持 | +25 dBm | ＜-136 dBc/Hz@1 GHz，偏移10 kHz（測量值） | 標配USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,選配GPIB |
| SSG6285A | CW MODE：9 kHz-20 GHz | 2 | 0.001 Hz | 不支持 | +25 dBm | ＜-136 dBc/Hz@1 GHz，偏移10 kHz（測量值） | 標配USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,選配GPIB |
| SSG6283A | CW MODE：9 kHz-13.6 GHz | 2 | 0.001 Hz | 不支持 | +25 dBm | ＜-136 dBc/Hz@1 GHz，偏移10 kHz（測量值） | 標配USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,選配GPIB |
