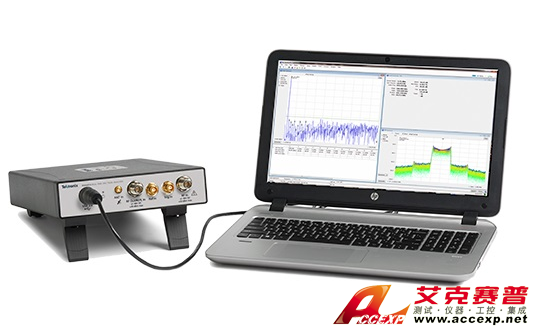

RSA600A 系列 USB 頻譜分析儀在小巧、非常便攜的機箱中提供了高帶寬實驗室頻譜分析功能。
功能及優勢
- 9?kHz ~ 3.0/7.5?GHz頻率范圍滿足各種分析需求
- 40?MHz采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析
- 3?GHz以下時0.2?dB幅度精度 (95%置信度)
- 高速全頻寬掃描（25.0?GHz/秒），便于快速設置和發現
- 標準 GPS/GLONASS/北斗接收機
- 選配跟蹤發生器，執行增益/損耗、天線和電纜測量
- DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄
- SignalVu-PC軟件提供了實時信號處理及DPX頻譜/三維頻譜圖，最大限度地縮短查找瞬態信號問題所需的時間
- 100% 檢測概率捕獲持續時間最短27 μs 的信號，保證您每次問題發生時一次就能看到問題。
- 標配應用編程接口，用來開發自定義程序
- 附件包括平板電腦、校準套件、適配器和穩定相位電纜，為設計、特性分析和制造提供了完整的解決方案
應用
- RF 設備、子系統和系統的檢定
- 制造測試
- 移動現場操作
RSA600 系列可提供必要的帶寬和分析工具，助您實現業務成功
RSA600 系列提供實時頻譜分析和寬帶寬分析功能，可幫助工程師解決檢定、驗證和生產設計中所遇到的各種問題。系統核心是基于 USB 的 RF 頻譜分析儀，它捕獲 40?MHz 帶寬，實現優異的保真度。由于具有 70?dB 動態范圍和高達 7.5?GHz 的頻率覆蓋范圍，您可以完整檢定高達 40?MHz 帶寬的寬帶信號。USB 外形可允許您在需要更多處理能力或內存時將處理能力遷移至 PC。
選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、放大器、雙工器和其他部件，您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。
SignalVu-PC 軟件提供了豐富的分析功能為您的實驗室
與 RSA600 配合工作的是一款強大的程序—SignalVu-PC，這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前低成本實驗室解決方案中沒有提供的深入分析功能。DPX 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用標配的應用編程接口 (API)，其提供了一套豐富的命令和測量功能。免費的 SignalVu-PC 程序的基本功能遠遠不只是基本功能。下面顯示了基本版本測量。
| 型號 | 頻率范圍 | 實時帶寬 | 100% POI 的最短事件時長 | SFDR（典型值） |
|---|---|---|---|---|
| RSA603A | 9 kHz-3.0 GHz | 40 MHz | 100 μs | 70 dBc |
| RSA607A | 9 kHz-7.5 GHz | 40 MHz | 100 μs |
70 dBc |
RSA600A與SignalVu-PC相結合，提供了高級現場測量功能
由于 40?MHz 實時帶寬，獨特的 DPX 頻譜/三維頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的最短持續時間可達 27?μs。下圖顯示了WLAN 傳輸( 綠色和橙色)，在屏幕中重復出現的窄信號是一只藍牙接入探頭。三維頻譜圖( 屏幕上方部分) 在時間上把這些信號清楚地分開，顯示任何信號碰撞。
通過無人值守的模板監測功能，可以簡便地查找意想不到的信號。可以在DPX頻譜畫面上創建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色的地方發生了模板違規，保存了得到的屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。
跟蹤發生器 (RSA600上選項 04) 通過 SignalVu-PC 控制。下面顯示了800 MHz ~ 3?GHz的帶通濾波器。選項SV60增加了回路損耗、線損耗和遠程故障。
EMC/EMI
可以使用儀器和 SignalVu-PC，簡便地完成 EMI 預一致性測試和診斷測量。可以在校正文件中輸入和存儲變送器、天線、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了 30MHz ~ 960?MHz 測試，其中陰影部分是 FCC Part 15?Class A 極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中。可以通過選項 SVQP 增加 CISPR 準峰值和平均值檢測器。
可以通過選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向導，用于輕松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。
SignalVu-PC特定應用許可
SignalVu-PC 提供了大量的面向應用的選項，既可以安裝在儀器上，也可以作為浮動許可在儀器之間遷移或附著在電腦上。應用包括：
- 通用調制分析(27?種調制類型，包括16/32/64/256?QAM、QPSK、O-QPSK、GMSK、FSK、APSK)
- 使用 CISPR 峰值、準峰值和平均值檢測器進行 EMC/EMI 分析
- Buetooth? 分析基本速率、低能耗和 Bluetooth 5。部分支持增強數據速率
- 對第 1?期和第 2?期信號進行 P25 分析
- 對802.11a/b/g/j/p、802.11n、802.11ac 進行 WLAN 分析
- LTE? FDD 和 TDD 基站 (eNB) 小區號和 RF 測量
- 繪制地圖
- 脈沖分析
- AM/FM/PM/ 直接音頻測量，包括 SINAD、THD
- 播放記錄的文件，包括在所有域中進行全面分析
- 信號分類和勘測
詳情和訂貨信息請參閱單獨的 SignalVu-PC 產品技術資料。下面顯示了選定的應用。
通用調制分析
SignalVu-PC 應用程序 SV21 在單個分析軟件包中捆綁了 27?種不同的調制類型，并可提供星座顯示、眼圖、符號表、網格圖、調制質量概要等。符號速率和濾波器類型可以調整，另外還隨附可用于信號優化的內部均衡器。下圖為使用 18.0?k 符號/秒速度 pi/4DQPSK 調制所調制的 TETRA 標準信號。
在上圖中，使用 RSA7100A 選件 B800 和 SignalVu-PC 應用許可證 SVMH 分析使用 500?M 符號/秒速度 pi/4-QPSK 調制的 5?GHz 載波。在持續監控 DPX 頻譜圖時還顯示了測量概要、EVM 與時間關系和星座顯示。
藍牙
增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于 Bluetooth SIG 標準的發射機 RF 測量。選件 SV27 支持 RF 規定的基本速率和低能耗發射機測量。TS.4.2.0?和 RF-PHY。TS.4.2.0?測試規范。它還解調并提供增強數據速率數據包的符號信息。選件 SV31 支持藍牙 5?標準（LE 1M、LE 2M、已編碼 LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸的物理層數據并使用顏色編碼符號表中的數據包字段以便清晰標識。
提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。
APCO 25

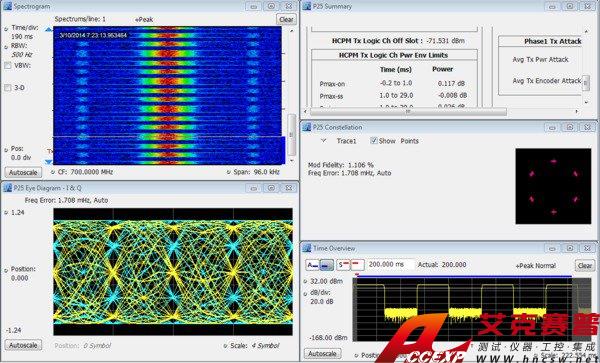

SignalVu-PC應用SV26可以分析APCO P25信號。下圖顯示了使用三維頻譜圖監測第二期HCPM信號中的異常事件，同時根據TIA-102標準規范執行發射機功率、調制和頻率測量。
LTE
應用 SV28 實現了下述 LTE 基站發射機測量：
- 小區 ID
- 信道功率
- 占用帶寬
- 鄰道泄漏比 (ACLR)
- 頻譜輻射模板 (SEM)
- TDD 發射機關閉功率
- Reference Signal (RS) Power
測量滿足 3GPP TS 第 12.5?版中的定義，支持所有基站類別，包括微微小區和家庭基站。報告測試通過/不通過信息，支持所有通道帶寬。
小區號預置在星座圖中顯示一級同步信號 (PSS) 和二級同步信號 (SSS)。它還提供了頻率誤差。
下圖顯示頻譜監測，其中結合使用三維頻譜圖畫面與小區 ID/星座圖、頻譜輻射模板和 ACLR 測量。
WLAN 802.11a/b/g/j/p/n/ac
帶選件 SV23、24?和 25，可以方便地進行完善的 WLAN 測量。在下面所示的 802.11ac (20?MHz) 信號中，三維頻譜圖顯示了初始導頻序列，后面是主信號突發。數據包的調制自動檢測為64 QAM，顯示為星座圖。數據摘要顯示EVM 為-37.02?db RMS，突發功率測得 -17.32?dBm。SignalVu-PC 應用程序適用于帶寬高達 40?MHz 的 802.11a/b/j/g/p、802.11n 和 802.11ac。
播放
應用 SV56 播放記錄信號，可以把觀察和等待幾小時確定頻譜違規的時間縮短到幾分鐘，您可以在桌面上復核記錄的數據。
記錄長度只受存儲介質容量限制，記錄功能是 SignalVu-PC 中包括的基本功能。SignalVu-PC 應用 SV56（播放）可以全面分析所有SignalVu-PC 測量數據，包括DPX三維頻譜圖。在播放過程中保持最短信號時長指標。可以執行AM/FM音調解調。提供了可變頻寬、解析帶寬、分析長度和帶寬。
在下圖中，正在重播 FM 頻段，其中使用模板檢測頻譜違規，同時偵聽 92.3?MHz 中心頻率上的 FM 信號。
RSA5600RACK 可以配置成放 1?臺或 2?臺 RSA600A 頻譜分析儀，如下圖所示。
機架安裝 1?臺或 2?臺 RSA600
DataVu-PC 多儀器記錄和分析軟件，支持大型記錄
DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40?MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000?個脈沖上提供脈沖測量。
RSA600A 系列實驗室頻譜分析儀產品技術資料 型號
