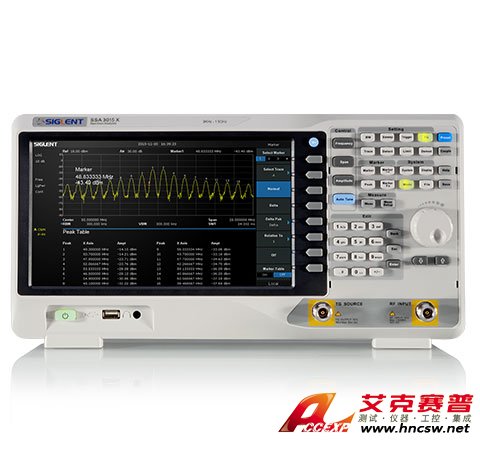

鼎陽SIGLENT SSA3032X頻譜分析儀
名稱：頻譜分析儀
品牌：
型號：
簡介：鼎陽SIGLENT SSA3032X頻譜分析儀，測量頻率范圍涵蓋9 kHz~7.5 GHz，重量輕，體積小，具有便捷的操作界面和簡潔的顯示風格。采用了成熟的數字中頻技術，最小分辨率帶寬（RBW）低至1 Hz，標配前置放大器，顯示平均噪聲電平...
申請服務
- 產品介紹
鼎陽SIGLENT SSA3032X頻譜分析儀，測量頻率范圍涵蓋9 kHz~7.5 GHz，重量輕，體積小，具有便捷的操作界面和簡潔的顯示風格。采用了成熟的數字中頻技術，最小分辨率帶寬（RBW）低至1 Hz，標配前置放大器，顯示平均噪聲電平（DANL ）可達-165 dBm/Hz（典型值），具備出色的微小信號測量能力；相位噪聲<-98 dBc/Hz（偏移10 kHz），全幅度精度<0.7 dB，測量結果更加精確可信，適用于研發，教育，生產，維修和其他相關領域，滿足廣泛的應用需求。
鼎陽SIGLENT SSA3032X頻譜分析儀完全可以替代進口品牌
鼎陽SIGLENT SSA3032X頻譜分析儀規格參數 |
|
| 測量頻率范圍 | SSA3032X：9 kHz~3.2 GHz |
| 分辨率帶寬 | SSA3032X：1 Hz~1 MHz |
| 顯示平均噪聲電平 | SSA3032X：~161 dBm/Hz，歸一化典型值 |
| 相位噪聲 | <-98 dBc/Hz@1 GHz，10 kHz offset，典型值 |
| 跟蹤源 | SSA3032X：100 kHz~3.2 GHz |
| 全幅度精度 | SSA3032X：< 0.7 dB |
| 標配功能 | 前置放大器 |
| 選配功能 | TG測量軟件 |
| 高級測量套件 | |
| EMI測量選件 | |
| 反射測量選件 | |
| 顯示 | 10.1 英寸（1024x600）顯示屏 |
性能優異的經濟型頻譜分析儀
鼎陽SIGLENT SSA3032X頻譜分析儀是鼎陽科技?xì)v時三年打造的產品，采用成熟的射頻和數字中頻處理技術，功能多樣，性能出色，體積小巧，操作便捷，各項指標均達到了同類產品的國際領先水平，是一款性能優異的經濟型頻譜分析儀。
· 帶寬9 kHz 到2.1GHz/3.2 GHz，最小分辨率帶寬1Hz
· 顯示平均噪聲電平低于-161 dBm/Hz，全幅度精度優于0.7 dB
· 標配前置放大器，遠程控制指令集，EasySpectrum上位機軟件
· 選配跟蹤信號源，傳輸響應，駐波比測量，信號功率測量，EMI預兼容測試
駐波比和傳輸響應測量
鼎陽SIGLENT SSA3032X頻譜分析儀可作為網絡分析儀使用
· 配合跟蹤信號源，可測量濾波器傳輸響應，線纜插損；
· 配合跟蹤信號源和外置定向耦合器(RB3X32)，可測量天線和電纜駐波比VSWR，回波損耗Return Loss；
具備豐富的無線通信信號功率測量功能
· 信道功率(CHP, Channel Power)，
· 鄰道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用帶寬(OBW, Occupied Bandwidth)，
· 時域功率(T-Power, Time Domain Power)，
· 載噪比(CNR, Carrier Noise Ratio)，
· 三階交調分析(TOI, Third-Order Intercept)，
· 諧波分析(Harmonic measurement)，
· 頻譜監測瀑布圖(Spectrum Monitor)
EMI預兼容測試
在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括
· 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能；
· 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線；
· 頻率對數軸，實現對數頻率顯示和限制線；
· 符合CISPR 16-1-1的EMI濾波器和準峰值檢波器，以及可配置準峰值的測量駐留時間；
· Siglent SRF5030T探頭套裝，是大部分輻射騷擾測試的利器，提供4種不同分辨率的磁場和電場探頭，針對空間輻射，線纜，PCB等查找干擾源；SSA同時標配20dB的前置放大器，以提高系統測試靈敏度。
· Siglent SEM5040A人工電源網絡，產品的性能符合CISPR16-1-2：2006標準要求，適用于單相設備傳導騷擾電壓測量。
· EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程，可極大節省預兼容測試的時間；該軟件也支持全流程的文件配置，方便工程管理。
鼎陽SIGLENT SSA3032X頻譜分析儀完全可以替代進口品牌
比較數據
SSA3000X/X-E
Keysight N9320B
R&S FPC1000
頻率范圍
9 kHz~3.2 GHz
9 kHz~3 GHz
5 kHz~3 GHz
平均噪聲電平（DANL）
< -161 dBm /Hz
< -150 dBm /Hz
< -165 dBm /Hz
相噪
-98 dBc/Hz @1 GHz
-90 dBc/Hz @1 GHz
-92 dBc/Hz @500 MHz, 30kHz
全幅度精度
< 0.7 dB
< 1.5 dB
N/A
分辨率帶寬（RBW）
1 Hz ~ 1 MHz，步進1-3-10
10 Hz ~ 1 MHz，步進1-3-10
1 Hz ~ 3 MHz，步進1-3-10
預置放大器
標配
選配
選配
跟蹤源
選配,100 kHz ~ 3.2 GHz
選配,100 kHz ~ 3 GHz
不支持
屏幕顯示
10.1英寸TFT LCD，1024*600
6.5英寸LCD，640*480
10.1英寸TFT LCD，1366*768
