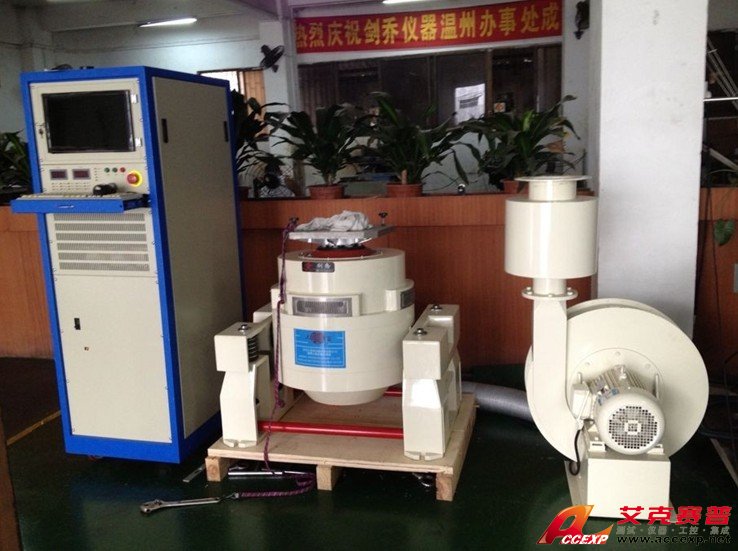

JQ-100-25-A 振動試驗臺
名稱：振動測試儀
品牌：
型號：
簡介：JQ-100-25-A電動式振動試驗臺是由恒定的磁場和位于磁場中通有一定交變電流的線圈相互作用而生出交變的激勵力的原理，采用先進的機械結構和先進的工藝制作，主要特點為：磁路采用雙磁路強磁場結構，動圈采用無骨架繞組，動圈支撐系統采用懸臂支架和...
申請服務
- 產品介紹
JQ-100-25-A電動式振動試驗臺是由恒定的磁場和位于磁場中通有一定交變電流的線圈相互作用而生出交變的激勵力的原理，采用先進的機械結構和先進的工藝制作，主要特點為：磁路采用雙磁路強磁場結構，動圈采用無骨架繞組，動圈支撐系統采用懸臂支架和空氣彈簧支撐，功放采用先進的開關放大電路，系統保護功能齊全，采用智能式控制，冷卻形式為強迫風冷。本電動振動試驗臺各項技術指標均符合GB/T 13310-91《電動振動臺技術條件》和企標Q/320502SN001-2007《DV、DC系列電動振動試驗系統》的要求。
加速度傳感器
2系統原理框圖
電源：AC380V±10% 50Hz 4kVA
3 系統技術指標
激 振 力： 正弦：2940N（300kg.f）
隨 機： 2058N (210kg.fRMS)
頻率范圍： 垂直臺：5Hz~3000Hz
振 幅： 25mm（p-p）（mm）
額定加速度： 980m/s2（100g）
額定速度： 1.5m/s
額定位移： 25mm（p-p）
最大載荷： 150kg
運動部件有效質量： 垂直臺：2.8kg
電 源： 3相5線380VAC±10% 50Hz
消耗 功率： 4.kVA
連續工作時間： 8h
工作環境： 溫度0~40℃
濕度≤90%RH（25℃）
保護功能： 本系統具有12種自動保護聯鎖功能。
1） 電網過壓保護 5） 模塊過熱保護 9） 系統故障保護
2） 電網欠壓保護 6） 輸出過電流保護 10） 外接保護
3） 過位移保護 7） 輸出過電壓保護 11）零信號保護（復位）
4） 臺體過熱保護 8） 模塊過電流保護 12） 漏電保護
各種保護功能均由數字線路控制，保護速率和效率高等特點,關鍵部件采用國外進口元器件，各項技術指標均占國內領先地位，達到國外近代水平。
4 各構成部分簡要介紹
4.1功率放大器 KA-3
4.1.1開關功率放大器特點
開關功率放大器轉換效率高，可靠性好，我廠是國內首家自己研制開發成功并批量生產的廠家。關鍵部件采用國外進口元器件，各項技術指標均占國內領先地位，達到國外近代水平。
4.1.2主要技術指標
輸出功率： 3kVA
頻率范圍： 5~3000Hz
信 噪 比： ≥65dB
輸入信號電壓： ≤1.5rms
輸入阻抗： ≥15VkΩ
電 源： AC 3相50Hz 380V±10%
冷卻方式： 強制風冷
4.1.3開關功放工作原理方框圖
信號輸出
信號輸入
4.2. 垂直臺臺體DE-300
4.2.1結構與特點：
JQ-100-25-A是寬頻帶電動振動臺，工作頻率范圍5~3000Hz，既可作正弦振動也可作隨機振動，其結構是（1）由驅動線圈、骨架、臺面構成活動系統；（2）活動系統的支撐導向系統；（3）磁路系統等部分組成。在活動系統支撐結構中采用了獨特的搖臂式導向和軸向空氣彈簧懸掛方式，因此具有橫向負載強，波形精度高的特點，即使在額定負載下也能達到額定的25mmP-P位移值。
4.2.2技術指標：
（1） 臺 面 尺 寸： φ150mm
（2） 安裝試件孔： 17-M8
（3） 容許偏心力矩： 13kN.cm
（4） 軸方向的懸掛： 空氣彈簧
隔 振 裝 置： 多層橡皮
RDVC-3隨機振動控制測量儀
1概述
RDVC-3隨機振動控制測量系統的主要功能是作振動和沖擊試驗以及信號分析。RDVC-3系統還能作半正弦波的完全彈性碰撞和后峰鋸齒波的完全塑性碰撞的試驗。
2.技術指標及功能
2．1、正弦控制測量系統技術指標及功能
頻率范圍：2-5000Hz
掃頻方式：線性，對數
通 道 數： 1個獨立通道
掃頻速率：0.1-10oct/min
控制精度：±0.5dB
動態范圍：78dB
控制方式：峰值、平均值、有效值、跟蹤濾波
振動方式：定頻、掃頻（線性對數）、暫停、返回
振動曲線設置：最多可設置32個交越點，并能按等位移、等速度、等加速度，任意設置
顯示功能：可直接在屏幕上顯示人機對話設置的振動試驗曲線，在振動試驗中能實時顯示振動曲線，并不斷地顯示當時的誤差dB數。
保護功能：具有超限報警、超極限自動停機、開路保護、低量級系統自檢等多種保護功能
設置功能：人機對話設置的試驗規范可以存盤，以便再次使用。
測量功能：0-200g分八檔:1,2.5,5,10,25,50,100,200g量程自動轉換。
濾波形式：可編程抗混濾波器（八檔）通帶0.2dB、阻帶-55dB/oct。
信號形式及精度：正弦波，失真0.5%
2．2隨機控制測量系統技術指標及功能:
頻率范圍: 100,200,400,500,1000,2000,4000,5000Hz
分 辯 率: 100,200,400,800線
驅動譜動態范圍: 78dB
回路時間: 2000Hz,400線單通道0.6秒
功率譜控制精度:±1dB (90%置信度)
RMS值控制精度:±0.2dB
控制通道: 1個獨立通道
控制方式:平均值,最大值
譜圖設置:可達32級,既能以PSD[(m.s-2)2/Hz],又能以dB/oct設置
振級預設:具有-18dB,-15dB,-12dB,-9dB,-6dB,-3dB,0dB七種振級,每種振級的振動時間由用戶設定。
升級方式:具有自動升級及手動升級兩種工作方式。
顯示功能:具有實時顯示,打印功能。
數據處理:試驗結束,自動將試驗數據保存,便于用戶進行后處理。
保護功能：具有超限報警、開路保護及超極限自動停機
設置功能：人機對話時設置的試驗規范可以存盤，以便多次重復使用。
測量范圍：0-200g分八檔:1,2.5,5,10,25,50,100,200g量程自動換檔。
濾波形式：可編程抗混濾波器（八檔）通帶0.2dB、阻帶-55dB/oct。
信號形式：真隨機、偽隨機。
RDVC-3隨機振動控制測量系統符合QC/T413-2002,GB2423-82,MIL-STD-810D,MIL-781C,IEC68-2-84及國軍標GBJ-150.16-86等規范中關于寬帶隨機振動高級再現試驗要求。
2．3、正弦加寬帶隨機
正弦譜線數： 1-10段
2．4、沖擊控制
脈沖時間： 5-20ms
波 形： 半正弦、三角、后峰鋸齒波、方波
水平滑臺（型號：S0303）
電動振動臺配置水平滑臺可實現三向振動試驗。也可以配合溫度、濕度試驗箱形成復合環境試驗系統。利用渦輪-渦桿或鏈輪轉動系統，一個人能單獨輕松地轉動振動臺臺體與水平滑臺連接。利用機械限位裝置可以確保水平滑臺與振動臺的連接。利用機械限位裝置可以確保水平滑臺與振動臺的連接。提供各種型號水平滑板，從300mm×300mm（用于小型振動臺）到用于大型試件試驗的2m×2m滑板。不同型號的限制軸承可以滿足不同的應用要求和操作?；宓拿娣e、厚度覺得活動系統的質量，也會影響臺面上限頻率；用戶可特殊制定。GT系列導向油膜水平滑臺設計采用V型槽軸承導向，與鎂合金水平滑板配用。V型導軌水平滑臺由滑板、V型導軌、連接頭、天然花崗巖平板、水平滑臺基座、內置式靜壓油源所組成。
內置式供油泵，結構緊湊、操作方便。依據不同的滑臺尺寸V型導軌數目有所不同。此種V型導軌具有很高的抗傾覆力矩。靜壓油通過花崗巖石板上的小孔，在整個水平滑板底下分散開。油膜形成低摩擦力水平滑面，適當?shù)淖枘嵊糜谝种乒舱?、傾覆力矩和翻轉力矩。
●鋁合金水平滑板
●支架結構低，系統整體隔振（標準2.5Hz）
●加固、焊接的鋼結構臺體設計，質量與推力比高
●設計適用于綜合環境試驗
●低壓液壓泵
●帶濾油器油箱
●V型槽導向軸承和動圈導向系統限制偏轉
●經濟高效的水平試驗方式
垂直擴展臺面（型號：TB0303）
擴展臺面為垂直方向測試提供比動圈更大的安裝臺面。擴展臺面由質量較輕的鋁合金材料制作而成，具有較高的強度重量比。擴展臺面可以同時對多個項目進行測試，減少測試時間。配有載荷支撐導向的擴展臺面可以可靠的安裝和測試大尺寸的試件，降低損壞振動臺懸掛系統的風險。帶導向擴展臺面可以用于模擬在惡劣的運輸條件下，對大而重的設備進行測試，還可以利用增加了額外限制條件和負載的、測試條件較為苛刻的設備進行測試。
