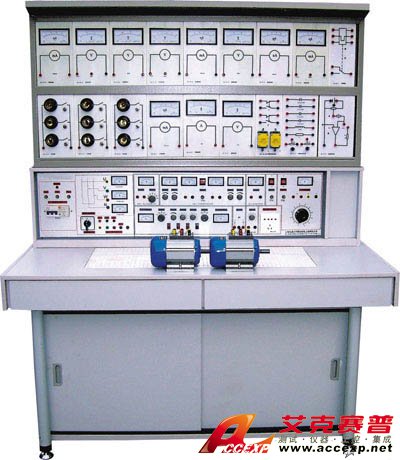

TSI L-107B 立式通用電工電子電力拖動實驗室成套設備
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI L-107B 立式通用電工電子電力拖動實驗室成套設備是在“通用電工電子實驗室成套設備”的基礎上增加電力拖動實驗，是電工、電子、電力拖動三門課程的有機結合，TSI L-107B 立式通用電工電子電力拖動實驗室成套設備可滿足大、中專院校...
申請服務
- 產品介紹
TSI L-107B 立式通用電工電子電力拖動實驗室成套設備是在“通用電工電子實驗室成套設備”的基礎上增加電力拖動實驗，是電工、電子、電力拖動三門課程的有機結合，TSI L-107B 立式通用電工電子電力拖動實驗室成套設備可滿足大、中專院校、職業學校、技校電工學、電工原理、電子技術、電力拖動控制線路等課程實驗，TSI L-107B 立式通用電工電子電力拖動實驗室成套設備功能齊全、整體結構緊湊、外形美觀大方、組裝方便、占地面積少等特點。三門課程實驗合為一體，大大提高實驗室的利用率，減少管理人員，減少資金投入。TSI L-107B 立式通用電工電子電力拖動實驗室成套設備是各類高等院校、中等專業學校和職業學校電工、電子、電力拖動實驗室設備的理想換代產品。
一、TSI L-107B 立式通用電工電子電力拖動實驗室成套設備結構:
1、實驗桌:系進口三聚氰胺飾面板制成，不變型不褪色。尺寸:146×68×85cm
(1)通用電路板:固定在實驗桌桌面上，在其上作電子實驗
(2)抽屜:左右各l個，放置常用工具。
(3)元件儲存柜:放置元件
2、電子元件盒:裝有電子元件透明盒體(見彩圖)，在通用電路扳上拼插實驗電路。
3、日光燈:40W，用于日光燈電路及功率因數改善實驗。
4、控制柜:尺寸:144×30×26(cm)
主要構成部分:
(1)三相熔斷器:
規格:額定電流2A
用途:整個實驗臺上第一保護裝置
(2)電流輸入指示燈:
規格:220V氖泡指示燈:
用途:指示三相四線電源和實驗臺通斷。
(3)漏電保護開關:
規格:三相四線制，額定電流3A，漏電動作≦30mA
用途:具有短路，過載、漏電保護，保護人身與儀器的安全
(4)電源輸出指示:
規格:紅、綠、黃三只220Ｖ氖泡指示燈:
用途:當開關接通時，紅、綠、黃指示燈亮。
(5)3只交流電壓表:
規格:0～450Ｖ
用途:指示三相0～450Ｖ輸出電壓
(6)I/O開關:控制三相電源輸出
(7)三相電源輸出插口:由二組四個接線柱U、V、W、N組成三相四線制電源輸出端口。
(8)信號源單元:輸出正弦波、方波、三角波三種波形。
(9)脈沖源單元:輸出一組正負脈沖。
(10)直流穩壓電源:輸出二路獨立連續可調的直流穩壓電源。
(11)+5V固定穩壓電源
(12)3～24V低壓交流電源:輸出3、6、9、12、15、18、24V低壓常用電源。
(13)單相電源插座組
規格:每一插座額定電流為2A。
用途:提供國內外幾種標準的單相220V電源插座。
(14)可調交流電源:
規格:1.5KVA三相調壓器
用途:提供0～380V連續可調的交流電壓，同時可得到０～２４０Ｖ單相可調電源。
(l5)交流電壓表
規格:0～450V
用途:用以監測可調三相交流電源的輸出電壓。
(16)交流電源輸出插□:
采用接線座:由4只接線座組成可調交流電源的輸出端。
(17)音頻放大器
5、實驗屏
實驗屏由實驗單元板及鐵質噴塑框架組成。
(1)框架:框架經分割成上、下兩層，設有滑道，使實驗單元盒拆裝方便，位移滑快。
(2)實驗單元盒
單元盒面板注塑而成，背面安裝元器件，并配有塑料護罩，使學生觸及不到帶電部位。護罩與面板結合用較科學的壓卡式結構，維修拆裝方便。面板經絲印，構成不同的元器件線路符號，元器件的接線端均由面板上的接線柱引出。
配置單元盒目錄：
| 編 號 | 名 稱 | 型 號 及 規 格 |
| B-01 | 直流電流表 | 59C23型0～l00μA |
| B-02 | 直流電流表 | 59C23型0～l0mA～50mA |
| B-03 | 直流電流表 | 59C23型0～２A |
| B-04 | 交流電流表 | 59L19型0～100mA |
| B-05 | 交流電流表 | 59L19型0～2A |
| B-06 | 直流電流表 | 59C23型0～l0V～30V |
| B-07 | 直流電流表 | 59C23型0～300V |
| B-08 | 交流電流表 | 59L19型0～450V |
| B-09 | 功率因數表 | 59L19型220V2A |
| B-10 | 電路接點擴展板 | 自鎖緊插口l2只 |
| B-11 | 交流接觸器 | CJ10-10 380V 10A（二只） |
| B-12 | 熱繼電器 | JRl6-20/3D 0.35～lA |
| B-13 | 中間繼電器 | JZ7-44 380V 5A |
| B-l4 | 時間繼電器 | JS7-2A 380V 60S |
| B-l5 | 接鈕開關 | LAl9-11三只 |
| B-16 | 熔斷器 | RclA-5 5A |
| B-17 | 轉換開關 | LW6-2B 400V 5A |
| B-18 | 三相負荷開關 | HK8 400V l5A |
| B-19 | 日光燈電路單元板 | 40W鎮流器，開關 |
| B-20 | 熔斷器，啟輝器 | |
| B-21 | 直流電壓表 | 59C23型 0～lV |
| B-22 | 電流測量插口 | 500V 2A |
| B-23 | 燈炮負載 | 平燈頭九只，開關九只 |
| B-24 | 直流電流表 | 59C23型 0～500mA |
| B-25 | 電流源-電壓源轉換電路 | |
| B-26 | 伏安特性單元板 | |
| B-27 | 電路元件單元板 | |
| B-28 | 直流電路單元板 | |
| B-29 | 受控源單元板 | |
| B-30 | 交流電壓表 | 59 L19型 0～50～250V |
| B-31 | 交流電流表 | 59 L19型 0～500mA |
二、TSI L-107B 立式通用電工電子電力拖動實驗室成套設備主要技術指標:
l、輸入工作電源:三相五線
2、輸出電源及信號:
(l)A單元:三相四線，具有固定三相380V電源和0～380V三相可調輸出口。
(2)B單元:交流3、6、9、12、15、18、24V
(3)C單元:雙路穩流穩壓電源，二路輸出電壓都為0～30V，由多圈電位器連續調節，具有預設式限流保護功能。
最大輸出電流均為2A 電壓穩定度: <10－2
負載穩定度：<10－2 紋波電壓: <5mv
(4)D單元:直流穩壓5V，電流0.5A
(5)F單元:220V電壓輸出，供外接儀器使用。
3、單次脈沖源:每次可輸出一對正負脈沖。
4、函數信號發生器（正弦波、三角波、矩形波）
（1）頻率范圍:5Hz-550KHz分五個頻段
（2）頻率指出:由Hz表直接讀出
（3）電壓輸出范圍:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V
三級衰減:0db、20db、40db、具有連續細調
矩形波: 5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度連續可調。
三角波:5Hz-550KHz>lV
5、音頻功率放大器:輸入音頻電壓不低于l0mV，輸出功率不小干lW，音量可調，內有喇叭，用于放大電路擴音。也可作信號尋跡儀器使用。
6、絕線電阻: >5MΩ
7、漏電保護:漏電動作電流≤30mA
三、TSI L-107B 立式通用電工電子電力拖動實驗室成套設備配備(以二十四座為例):
1、實驗桌:配有12臺實驗桌(一臺二座)，規格148×68×85cm，桌面中央裝有通用電路板，尺寸為90×35cm，電子實驗在其上完成，桌下部為元件儲存柜。
2、24張塑料凳
3、控制柜:共12臺，每一實驗桌配備1臺
4、實驗屏:共12臺，每一實驗桌配備1臺，電工與電力拖動實驗在其上完成。
5、單元盒:每臺具備 XD-B-0l～XD-B-31單元盒外，每臺另增加14塊電力拖動元件單元盒。
6、12套電子實驗用的電阻、電位器、電容，變壓器、二極管、三極管、集成、可控硅、
電感等。
7、總電源控制臺l臺，分別控制12臺學生實驗臺的電源。
8、器材:12只MF500型萬用表，24把烙鐵及烙鐵架，12套尖嘴鉗、剝線鉗、螺絲刀，480
根自鎖緊疊插式連接線，24臺180W三相交流電機。
9、戶自備器材:示波器(型號不限)，功率表，晶體管毫伏表，滑線變阻器。
四、TSI L-107B 立式通用電工電子電力拖動實驗室成套設備實驗項目:
| (一)電工部分實驗: | |
| 1．常用電工儀表的使用 | 15．RLC串聯諧振電路 |
| 2．線性元件與非線性元件的伏安特性 | 16．日光燈電路連接 |
| 3．直流電路電壓與電位的研究 | 17．改善功率因數實驗 |
| 4．基爾霍夫定律的驗證 | 18．互感的測量 |
| 5．迭加原理與互易定理的驗證 | 19．三相電路及功率的測量 |
| 6．代文寧定理與諾頓定理的驗證 | 20．R-C選頻網絡實驗 |
| 7．電壓源與電流源的等效變換 | 21．二端口網絡的研究 |
| 8．受控源的研究 | 22．單相變壓器實驗 |
| 9．一階電路的響應 | 23．三相異步電動機的使用與起動 |
| 10．二階電路的響應 | 24．三相異電動機的正、反轉 |
| 11．研究LC元件在直流電路和交流電路中的特性 | 25．三相異步電動機的Y-△起動 |
| 12．交流電路參數的測量 | 26．三相異步電動機的順序控制 |
| 13．正弦交流電路RLC元件的特性 | 27．三相異步電動機的能耗制動 |
| 14．RL及RC串聯電路實驗 | |
| （二）電子部分實驗: | |
| 1．晶體二極管的特性及檢測 | 23．集成運放微分電路 |
| 2．晶體三極管輸入輸出特性 | 24．集成運放文氏正弦波振蕩器 |
| 3．低頻小信號電壓放大器 | 25．電容三點式振蕩器 |
| 4．直接耦合兩級放大器 | 26．電感三點式振蕩器 |
| 5．RC耦合兩級放大器 | 27．集成穩壓電路 |
| 6．負反饋對放大器性能的影響 | 28．無穩態電路（多諧振蕩器） |
| 7．變壓器耦合推挽功率放大器 | 29．施密特觸發器 |
| 8．互補對稱推挽功率放大器(OTL) | 30．集成與門邏輯功能測試 |
| 9．單相半波整流 | 31．集成非門電路邏輯功能測試 |
| 10．單相全波整流 | 32．集成或門電路邏輯功能測試 |
| 11．單相橋式整流 | 33．集成與非門邏揖功能測試 |
| 12．單相橋式整流濾波 | 34．CMOS門電路的測試 |
| 13．單結晶體管特性 | 35．基本RS觸發器 |
| 14．單結晶體管觸發電路 | 36．JK觸發器 |
| 15．晶閘管簡單測試及可控整流電路 | 37．D觸發器 |
| 16．場效應管測試 | 38．555時基電路的應用（方波發生器) |
| 17．串聯型穩壓電壓 | 39．二一十進制計數器 |
| 18．差動放大電路的研究 | 40．二一十進制8421譯碼器 |
| 19．集成運放參數的測試 | 41．加法器 |
| 20．集成運放減法電路 | 42．減法器 |
| 21．集成運放加法電路 | 43．用集成與非門構成單穩態觸發器 |
| 22．集成運放積分電路 | 44．組合邏輯電路 |
| 利用上述44項實驗元器件也可完成面實驗 | |
| 45．P-N結單向導電特性 | 143．電壓跟隨器 |
| 46．三權管ICBO的測量電路 | 144．差動放大基本電路 |
| 47．三極管ICEO的測量電路 | 145．運算放大器的差動輸 |
| 48．三極管電流放大 | 146．反相輸入求和運算 |
| 49．三極管的VA特性 | 147．同相輸入求和運算 |
| 50．帶負載的單級小信號電壓放大 | 148．雙端輸入求和運算 |
| 51．電壓負反饋偏置電路 | 149．基本積分電路 |
| 52．分壓式電流負反饋偏置電路 | 150．EG考濾泄漏阻對的積分運算電路 |
| 53．用熱敏電阻穩定工作點 | 151．提高積分時間常數的措施 |
| 54．用二極管穩定工作點 | 152．快速積分電路 |
| 55．分析Ce對低頻特性的影響 | 153．模擬一階微分方程電路 |
| 56．共基極放大實驗電路 | 154．模擬二階微分方程電路 |
| 57．共集電極放大實驗電路 | 155．基本微分電路 |
| 58．共源極基本放大電路 | 156．實用微分電路 |
| 59．場效應管自給偏壓放大電路 | 157．利用間接方法得到近似微分 |
| 60．場效應管分壓式自偏壓電路 | 158．基本對數運算電路 |
| 61．場效應管共漏極電路 | 159．利用三極管的對數特性組成對數運算電路 |
| 62．場效應管共柵極電路 | 160．反對數放大的基本電路 |
| 63．單管阻容放大電路 | 161．Vo正比于VxVy電路 |
| 64．基本直流放大電路 | 162．簡單的過零此較電路 |
| 65．用電阻提高后級發射極電位 | 163．具有滯迥特性的比較電路 |
| 66．用穩壓管提高后級發射極電位 | 164．雙限比較電路 |
| 67．變壓器耦合放大電路 | 165．利用二級管作為上限檢測幅度選擇電路 |
| 68．甲類功率放大電路 | 166．雙限三態比較電路 |
| 69．乙類功率放大電路 | 167．下限檢幅選擇電路 |
| 70．串聯電流負反饋 | 168．基本采樣保護電路 |
| 71．串聯電壓負反饋電路 | 169．RC無源網終的低通濾波電路 |
| 72．并聯電壓負反饋電路 | 170．濾波電路接到組件的同相輸入端 |
| 73．并聯電流負反饋電路 | 171．濾波電路接到組件的反相輸入端 |
| 74．兩級放大電路中的負反饋 | 172．簡單二階RC濾波電路 |
| 75．射極輸出電路 | 173．典型RC有源濾波電路 |
| 76．自舉射極輸出電路 | 174．兩階有源濾波電路 |
| 77．用電容衰減高頻電壓 | 175．多路反饋二級有源濾波電路 |
| 78．用負反饋消除自激振蕩 | 176．典型二階高通有源濾波電路 |
| 79．電池監視電路 | 177．基本帶通濾波電路 |
| 80．場效應管、三極管組成放大電路 | 178．典型帶通濾波電路 |
| 81．PNP-NPN直接耦合放大電路 | 179．用雙T網絡組成的帶阻濾波 |
| 82．共基共射放大電路 | 180．輸出限幅的反相器 |
| 83．晶體管開關作用 | 181．實用差值運算放大器 |
| 84．液位光電控制 | 182．矩形波振蕩電路 |
| 85．簡單的溫控電路 | 183．阻容移相觸發電路 |
| 86．模擬光控簡易路燈自動開關電路 | 184．電熱褥調溫裝置 |
| 87．RC移相振蕩器 | 185．寬度可調的矩形波發生器 |
| 88．雙T選頻網絡 | 186．簡單的鋸齒波發生器 |
| 89．雙T選頻網絡組成的振蕩器 | 187．幅頻可調的鋸齒波發生器 |
| 90．變壓器反饋式振蕩電路 | 188．單相橋式整流常用畫法電路 |
| 91．場效應管變壓器反饋式振蕩電路 | 189．全波整流電路的最大反向峰值電壓 |
| 92．防盜報警電路 | 190．電容濾波電路 |
| 93．串聯型晶體振蕩電路 | 191．電容濾波帶電阻負載 |
| 94．互補音頻振蕩訊響器 | 192．全波整流電容濾波電路 |
| 95．報警訊響器 | 193．RC濾波電路 |
| 96．音樂門鈴電路 | 194．多段RC濾波電路 |
| 97．電子報警器電路 | 195．基本的LC濾波電路 |
| 98．差動放大電路的基本形式 | 196．T型濾波電路 |
| 99．電子門鈴電路 | 197．二倍壓整流電路 |
| 100．準互補對稱電路 | 198．三倍壓整流電路 |
| 101．三管OTL互補對稱電路 | 199．基本穩壓管穩壓電路 |
| 102．長尾式差動放大電路 | 200．基本調整管穩壓電路 |
| 103．差動輸入單端輸出 | 201．具有放大環節的穩壓電路 |
| 104．單端輸入雙端輸出 | 202．調整管穩流電路 |
| 105．單端輸入單端輸出 | 203．電子濾波器 |
| 106．雙電源式長尾差動放大電路 | 204．串聯穩壓電路 |
| 107．差動式放大器實驗電路 | 205．并聯穩壓電路 |
| 108．具有恒流源的差動放大電路措施 | 206．電子催眠器 |
| 109．單端輸出差動放大電路的溫諷分析 | 207．三端集成穩壓電路 |
| 110．閃光器電路 | 208．正電源輸出可調的集成穩壓電路 |
| 111．運算放大器的基本接法 | 209．單相全波可控整流 |
| 112．電流差動式運放用作交流比例放大 | 210．硅穩壓管穩壓電路 |
| 113．Vos的簡易測量方法 | 211．單相半波可控整流 |
| 114．Aos的簡易測量方法 | 212．單相橋式半控整流 |
| 115．Aod的簡易測量方法 | 213．充電用硅整流器原理 |
| 116．共模抑制比Cmrr的簡易測試 | 214．感性負載對晶閘管的影響 |
| 117．最大共模輸入電UIcm的簡易測試 | 215．晶閘管觸發導通試驗 |
| 118．Yopp的簡易測試 | 216．反電動勢負載晶閘管電路 |
| 119．SR的測量方法 | 217．簡易電子調壓電路 |
| 120．基本同相放大接法 | 218．測試單結管分壓比n |
| 121．運放構成的LC振蕩器 | 219．單結管振蕩電路 |
| 122．電熱杯調溫電路 | 220．單結管觸發應用電路 |
| 123．引到反向端輸入調零措施 | 221．二極管"與"門電路 |
| 124．引到同向端輸入調零指施 | 222．三極管"或"門電路 |
| 125．為使電值不致過大的接法 | 223．與邏輯形象化 |
| 126．利用三極管的基極電流實現Ios的溫度補償 | 224．或邏輯形象化 |
| 127．利用T型網絡提高等效反饋電阻 | 225．非邏輯形象化 |
| 128．使互補管工作在甲乙類擴大輸出電流的措施 | 226．三極管"非"門 |
| 129．對電容負載進行校正時措施 | 227．三極管"與非"門 |
| 130．反相輸入保護措施 | 228．三極管"或非"門 |
| 131．同相輸入保護措施 | 229．三扳管雙穩態電路 |
| 132．利用穩壓管保護器件 | 230．三極管單穩態電路 |
| 133．電源極性錯接的保護 | 231．三極管多諧振蕩電路 |
| 134．電源啟動瞬間過壓保護 | 232．置位觸發電路 |
| 135．二極管檢波電路 | 233．射極耦合雙穩態 |
| 136．利用PN結的溫度系數測量溫度的電路原理 | 234．對稱式多諧振蕩器 |
| 137．雙二極管限幅器 | 235．環形多諧振蕩器 |
| 138．反相運放基本電路 | 236．微分型單穩態電路 |
| 139．可變比例放大 | 237．集成施密特電路 |
| 140．同相運放基本電路 | 238．矩形波發生器 |
| 141．電壓/電流變換電路 | 239．單脈沖電路 |
| 142．電流/電壓變換電路 | 240．連續脈沖發生器 |
| （三）電力拖動實驗： | |
| 1．閘刀開關正轉控制線路 | 13．接觸器控制Y/△降壓起動 |
| 2．接觸器點動正轉控制線路 | 14．時間繼電器控制Y/△降壓起動 |
| 3．具有自鎖的正轉控制線路 | 15．QX3-13型Y/△自動起動控制線路 |
| 4．具有過找保護的正轉控制線路 | 16．半波整流能耗制動控制線路 |
| 5．倒順開關控制正反轉控制線路 | 17．全波整流能耗制動控制線路 |
| 6．接觸器聯鎖的正反轉控制線路 | 18．C620車床電氣控制線路 |
| 7．按鈕聯鎖的正反轉控制線路 | 19．手動降壓起動 |
| 8．按鈕接觸器復合聯鎖控制線路 | 20．單相運行反接制動控制線路 |
| 9．自動往返行程控制線路 | 21．電動葫蘆電氣控制線路 |
| 10．接觸器控制串聯電阻降壓起動線路 | 22．C6163車床電氣控制線路 |
| 11．時間繼電器控制串聯電阻降壓控制線路 | 23．控制電路聯鎖控制線路 |
| 12．手動Y/△降壓起動 | 24．主電路聯鎖控制線路 |
