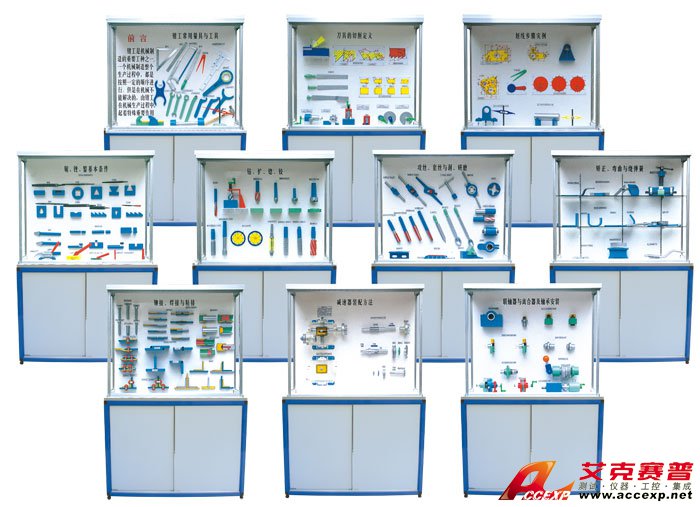

TSI 810QG型鉗工工藝學陳列柜
申請服務
- 產品介紹
TSI 810QG型鉗工工藝學陳列柜柜尺寸： 1250 × 430 × 1780mm
TSI 810QG型鉗工工藝學陳列柜內容:
序 號
陳 列 柜 內 容
第一柜
鉗工常用量具與工具
角尺、鋼尺、弓鋸、銼刀、圓規、游標卡尺、卡規、塞規虎鉗、鐵錘、劃針盤、各種扳手
第二柜
刀具的切削定義
鏨削時的角度、銼齒的切削角度、鋸削的切削角度及運動、平面刮刀及刮刀頭的形式和角度、車削實例、刨削實例 、銑削實例、磨削外圓實例、鉆削實例、磨削平面實例
第三柜
劃線步驟實例
劃線基準類型、圓弧與兩圓弧相切的劃法、劃孔中心線、立體劃線、等分圓周的幾何作圖法、平面劃線等。
第四柜
鋸、銼、塹基本條件
鏨子的種類、銼刀形式、鋸屑的形成過程、用不同銼刀加工的工件、鋸割的應用實例
第五柜
鉆、擴、锪、鉸
各種锪鉆的應用實例、可調節鉸刀、麻花鉆、常用絞刀、擴孔鉆、柱形锪鉆、錐形锪鉆、鉆削實例
第六柜
攻絲與刮、研磨
攻絲絞手的種類、板牙類型、丁字形絞手、圓板牙類型、曲面刮刀、校準平板、校準直尺、研磨平板、研磨環
第七柜
矯正、彎曲與繞彈簧
薄板的矯平形式、常用彎管方法、彎管工具、螺旋壓力工具矯直軸類零件、抽條、木錘、繞各種類型的彈簧
第八柜
鉚接與焊接與粘接
鉚接幾種形式、手工鉚接工具、鉚釘的種類、粘接應用實例、搭接接頭、對接接頭、 T 形接頭、 502 膠水、百得膠
第九柜
減速器裝配方法
減速器傳動、圓錐齒輪減速器、箱蓋、齒輪、壓蓋、墊圈、螺桿軸、螺母蝸輪
第十柜
聯軸器與離合器
彈性圓柱聯軸器、十字滑塊聯軸器、萬向聯軸器、多片式摩擦離合器、側齒式離合器、超越離合器、普通軸承安裝形式 (3 件 :a 軸承內圈兩端單向固定 \b 用雙螺母固定 \c 用開口止推彈簧圈固定 )
