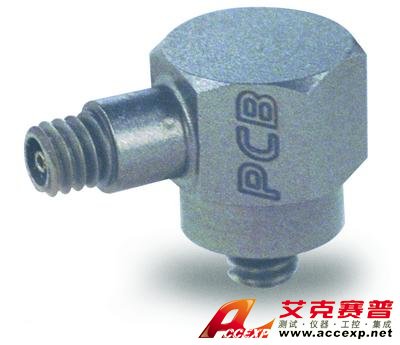

美國PCB 351B11加速度傳感器，低溫微型石英剪切ICP®加速度，5 mV / g，1至10k Hz，5-44側連接。（-320至+ 250F / -196至+ 121C）
美國PCB 351B11加速度傳感器參數：
靈敏度：（±10％）5 mV / g（0.51 mV /（m /s²））
測量范圍：±300 g pk（±2943 m /s²pk）
寬帶分辨率：0.01 g rms（0.1 m /s²rms）
頻率范圍：（±5％）1至10000 Hz
感應元件：石英
重量：0.07盎司（2.0克）
|
美國PCB 351B11加速度傳感器性能 |
|
靈敏度（±10％） |
5毫伏/克 |
0.51毫伏/（米/秒²） |
|
|
測量范圍 |
±300克/包 |
±2943 m /s²包 |
|
|
頻率范圍（±5％） |
1至10000 Hz |
1至10000 Hz |
|
|
頻率范圍（±10％） |
0.7至15000 Hz |
0.7至15000 Hz |
|
|
頻率范圍（±3 dB） |
0.35至30000 Hz |
0.35至30000 Hz |
|
|
共振頻率 |
≥40kHz的 |
≥40kHz的 |
|
|
寬帶分辨率（1至10000 Hz） |
0.01克有效值 |
0.1 m /s²rms |
[2] |
|
非線性 |
1％ |
1％ |
[1] |
|
橫向靈敏度 |
≤5％ |
≤5％ |
[3] |
|
環境因素 |
|
過載極限 |
±10000克峰 |
±98100 m /s²包 |
|
|
溫度范圍 |
-320至+250°F |
-196至+121°C |
|
|
溫度響應 |
見圖表％/°F |
見圖表％/°F |
[2] |
|
基本應變敏感性 |
≤0.002g / µε |
≤0.02（m /s²）/ µε |
[2] |
|
電的 |
|
勵磁電壓 |
20至30 VDC |
20至30 VDC |
|
|
恒流勵磁 |
2至20 mA |
2至20 mA |
|
|
輸出阻抗 |
≤200歐姆 |
≤200歐姆 |
|
|
輸出偏置電壓 |
3至10 VDC |
3至10 VDC |
|
|
放電時間常數 |
0.5至2.0秒 |
0.5至2.0秒 |
|
|
頻譜噪聲（10 Hz） |
400微克/√Hz的 |
3924（µm / sec 2）/√Hz |
[2] |
|
頻譜噪聲（100 Hz） |
120微克/√Hz的 |
1177（µm / sec 2）/√Hz |
[2] |
|
頻譜噪聲（1 kHz） |
30微克/√Hz |
294（微米/秒2）/√Hz |
[2] |
|
頻譜噪聲（1 Hz） |
2000微克/√Hz |
19620（µm / sec 2）/√Hz |
[2] |
|
物理 |
|
尺寸-高度 |
0.43英寸 |
10.9毫米 |
|
|
重量 |
0.07盎司 |
2.0克 |
[2] |
|
感應元件 |
石英 |
石英 |
|
|
大小-十六進制 |
0.31英寸 |
7.9毫米 |
|
|
感應幾何 |
剪力 |
剪力 |
|
|
筑屋材料 |
鈦 |
鈦 |
|
|
封口 |
密閉 |
密閉 |
|
|
電連接器 |
5-44同軸 |
5-44同軸 |
|
|
電氣連接位置 |
側 |
側 |
|
|
安裝螺紋 |
5-40 |
5-40 |
|
|
安裝扭矩 |
8至12英寸磅 |
90至135 N-cm |
|
|
