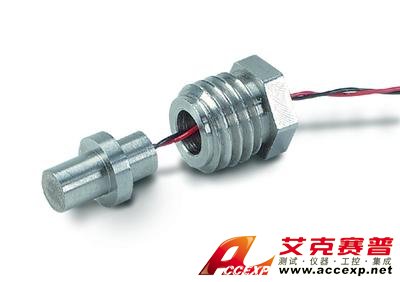

美國PCB 117B13爆破傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 117B13爆破傳感器非常適合與高頻彈丸探測系統相關的短波聲波和沖擊波測量。這些傳感器在一個3mm的外殼中集成了一個1mm的方形傳感元件和集成的微電子器件，具有很高的靈敏度和微秒級的響應能力，能夠識別經過的彈丸的船首和船尾波。內...
申請服務
- 產品介紹
美國PCB 117B13爆破傳感器非常適合與高頻彈丸探測系統相關的短波聲波和沖擊波測量。這些傳感器在一個3mm的外殼中集成了一個1mm的方形傳感元件和集成的微電子器件，具有很高的靈敏度和微秒級的響應能力，能夠識別經過的彈丸的船首和船尾波。內部的8 kHz高通濾波器消除了低頻輸入。132系列微傳感器有五種不同的物理配置，可滿足廣泛的應用需求。
美國PCB 117B13爆破傳感器具有140 mV / psi的靈敏度，并具有多種外部配置以適合您的特定應用。
美國PCB 117B13爆破傳感器特點：
- 沖擊波到達時間ICP®微傳感器
- 50 psi（344 kPa）范圍
- 上升時間<3 µsec
- 共振頻率> 1M Hz
- 膜片直徑為0.124英寸（3.15毫米）
美國PCB 117B13爆破傳感器參數：
- 測量范圍：48 psi（330 kPa）
- 靈敏度：（±30％）140 mV / psi（20.3 mV / kPa）
- 低頻響應：（-5％）11000 Hz
- 共振頻率：> = 1000 kHz
- 電氣連接器：尾纖端
- 重量：0.018盎司（0.52克）
| 美國PCB 117B13爆破傳感器性能 | |||
| 測量范圍 | 48磅/平方英寸 | 330千帕 | |
| 靈敏度（±30％） | 140毫伏/磅 | 20.3毫伏/千帕 | |
| 最大壓力（動態） | 800磅/平方英寸 | 5515千帕 | |
| 解析度 | 1磅/平方英寸 | 0.007千帕 | |
| 共振頻率 | ≥1000kHz | ≥1000kHz | |
| 上升時間（事件） | ≤3µs | ≤3µs | [1] |
| 上升時間（反映） | ≤0.5µs | ≤0.5µs | [2] |
| 低頻響應（-5％） | 11000赫茲 | 11000赫茲 | |
| 環境方面 | |||
| 溫度范圍（工作） | 0至+175°F | -18至+79°C | |
| 電的 | |||
| 放電時間常數（在室溫下） | ≥.000045秒 | ≥.000045秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感應元件 | 陶瓷的 | 陶瓷的 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 封口 | 環氧膠 | 環氧膠 | |
| 電連接器 | 辮子末端 | 辮子末端 | |
| 重量（含電纜） | 0.018盎司 | 0.52克 |
|
