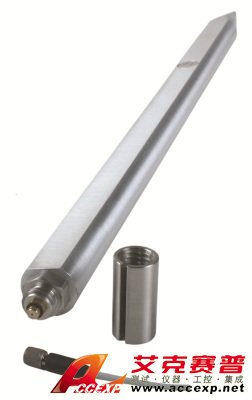

美國PCB 137B22A筆式探頭壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 137B22A筆式探頭壓力傳感器旨在測量空氣爆炸引起的沖擊波。此類爆炸可在國防和采礦業或進行爆炸研究的任何地方發現。 美國PCB 137B22A筆式探頭壓力傳感器探頭集成了加速度補償的石英傳感元件和集成的ICP®...
申請服務
- 產品介紹
美國PCB 137B22A筆式探頭壓力傳感器旨在測量空氣爆炸引起的沖擊波。此類爆炸可在國防和采礦業或進行爆炸研究的任何地方發現。
美國PCB 137B22A筆式探頭壓力傳感器探頭集成了加速度補償的石英傳感元件和集成的ICP®微電子器件，可幫助通過長電纜驅動爆炸信號，從而提高了穩定性和耐用性。
美國PCB 137B22A筆式探頭壓力傳感器提供10-32同軸插孔和BNC電連接器。該系列中的新產品是兩傳感器探頭，可輕松捕獲接近爆炸的沖擊速度。筆形探頭繼續具有極快的微秒響應時間，諧振頻率高于400kHz。
美國PCB 137B22A筆式探頭壓力傳感器特點：
- 范圍從50到1000 psi（344到6,895 kPa）
- 上升時間<4 µsec
- 共振頻率≥400 kHz
- 新型137B25在同一外殼中具有兩個傳感元件
- 137B32在正面具有主動傳感器，在背面具有安慰劑
美國PCB 137B22A筆式探頭壓力傳感器參數：
- 測量范圍：500 psi（3447 kPa）
- 靈敏度：（±15％）10 mV / psi（1.45 mV / kPa）
- 共振頻率：> = 400 kHz
- 電氣連接器：10-32同軸插孔
- 重量：12.4盎司（352克）
| 美國PCB 137B22A筆式探頭壓力傳感器性能 | |||
| 測量范圍（±5V輸出） | 500磅/平方英寸 | 3447千帕 | |
| 測量范圍（±10V輸出） | 1磅/平方英寸 | 6895千磅/平方英寸 | [3] |
| 靈敏度（±15％） | 10毫伏/磅 | 1.45毫伏/千帕 | |
| 最大壓力 | 5千磅/平方英寸 | 34474千帕 | |
| 解析度 | 1磅/平方英寸 | .007千帕 | [2] |
| 共振頻率 | ≥400kHz | ≥400kHz | |
| 上升時間（事件） | ≤6.5µs | ≤6.5µs | |
| 非線性度 | ≤1.0％FS | ≤1.0％FS | [1] |
| 環境方面 | |||
| 溫度范圍（工作） | -100至+275°F | -73至+135°C | |
| 溫度靈敏度 | ≤0.05％/°F | ≤0.090％/°攝氏度 | |
| 電的 | |||
| 放電時間常數（在室溫下） | ≥0.2秒 | ≥0.2秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感應幾何 | 壓縮 | 壓縮 | |
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | 鋁 | 鋁 | |
| 膜片 | 因瓦 | 因瓦 | |
| 封口 | 環氧膠 | 環氧膠 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量 | 12.4盎司 | 352克 |
