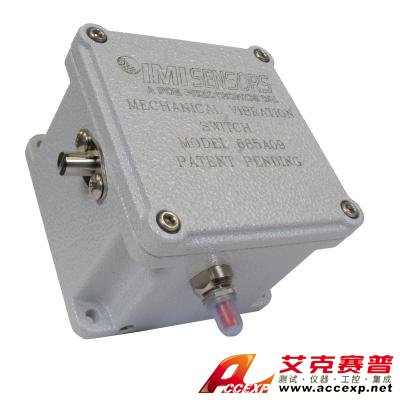

美國PCB 685A19機械振動開關
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 685A19機械振動開關是一種簡單的保護裝置，如果振動超過預設的閾值水平，它就會感測振動并觸發警報或關閉機器。振動開關可以感應由于不平衡，不對中，松動，軸承磨損，齒輪破裂或缺乏潤滑等故障引起的振動。
申請服務
- 產品介紹
美國PCB 685A19機械振動開關是一種簡單的保護裝置，如果振動超過預設的閾值水平，它就會感測振動并觸發警報或關閉機器。振動開關可以感應由于不平衡，不對中，松動，軸承磨損，齒輪破裂或缺乏潤滑等故障引起的振動。
美國PCB 685A19機械振動開關為不太重要的機械提供了低成本的基本保護。這些開關易于安裝，不需要電源即可操作，并且是最基本的振動開關保護類型。
美國PCB 685A19機械振動開關不需要電源，可以利用彈簧的阻力和行程來衡量振動幅度。當彈簧的行程超過預定閾值時，該開關通過磁吸力被致動和鎖定。該閾值可通過改變磁體與彈簧的接近度以及因此致動所需的彈簧行程來調節。開關復位是通過從彈簧上松開磁鐵手動完成的。
對于需要簡化觸點閉合保護的機器，美國PCB 685A19機械振動開關提供了一種經濟有效的振動保護方法。它們提供了NEMA 4或防爆外殼中可用的最小的機械開關占地面積。3軸保護功能可以在不太關鍵的情況下對小型工廠設備進行自信，可靠的監控，在這種情況下，不一定需要電子開關的精度。防風雨和防爆版本均具有手動內部可調性，并帶有外部復位開關，以簡化操作。
美國PCB 685A19機械振動開關，線性調節機械開關，0至7 g，0至100 Hz，按鈕和遠程（24 VDC）復位
參數：
- 測量范圍：7 g pk（68.7 m /s²pk）
- 電纜輸入：3 / 4-14 NPT
- 繼電器：3A Form C 480 VAC
- 電氣連接器：螺絲端子
特點：
- 為不太緊急的情況提供經濟有效的保護
- 利用彈簧加載的磁耦合傳感器
- 提供單設定點機電繼電器
- 無需電源
- 防風雨和防爆版本
| 美國PCB 685A19機械振動開關性能 | |||
| 測量范圍 | 7克/包 | 68.7 m /s²包 | |
| 頻率范圍 | 0至6000 cpm | 0至100 Hz | |
| 中繼 | 3A C型480 VAC | 3A C型480 VAC | |
| 繼電器（觸點）（DPDT） | 常開/關 | 常開/關 | |
| 控制介面 | |||
| 重置功能 | 瞬時按鈕開關 | 瞬時按鈕開關 | |
| 遠程重置 | +/- 24伏直流 | +/- 24伏直流 | |
| 環境方面 | |||
| 溫度范圍（工作） | -13至140°F | -25至60°C | |
| 外殼等級 | IP66 | IP66 | |
| 物理 | |||
| 尺寸-寬度 | 4.35英寸 | 110.5毫米 | |
| 尺寸-高度 | 3.30英寸 | 83.8毫米 | |
| 尺寸-深度 | 4.35英寸 | 110.5毫米 | |
| 重量 | 2.8磅 | 1271克 | |
| 感應元件 | 磁鐵 | 磁鐵 | |
| 筑屋材料 | 鋁合金 | 鋁合金 | |
| 電連接器 | 螺絲端子 | 螺絲端子 | |
| 螺絲端子電線尺寸 | 24-14 AWG | 0.2-2.5平方毫米 | |
| 電纜輸入 | 3 / 4-14 NPT | 3 / 4-14 NPT | |
| 安裝孔尺寸 | 0.25英寸 | 6.4毫米 | |
| 感應幾何 | 慣性元素 | 慣性元素 |
|
