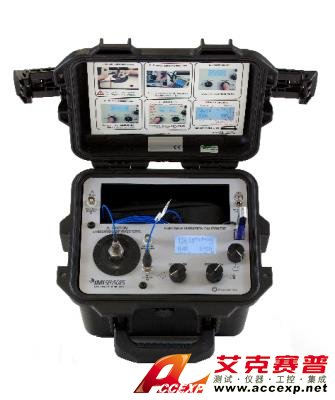

美國PCB 699B07便攜式振動校準器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 699B07便攜式振動校準器，頻率范圍為5-10k Hz，幅度范圍可調（加速度，速度，位移）。使用輸入校準所有類型的振動傳感器。LCD讀數以英文或公制單位顯示。內存和USB存儲器
申請服務
- 產品介紹
美國PCB 699B07便攜式振動校準器，頻率范圍為5-10k Hz，幅度范圍可調（加速度，速度，位移）。使用輸入校準所有類型的振動傳感器。LCD讀數以英文或公制單位顯示。內存和USB存儲器
美國PCB 699B07便攜式振動校準器參數：
- 頻率范圍：5至10000 Hz（300至600000 cpm）
- 最大負載：28.2盎司（800克）
- 最大振幅：20 g峰峰值（196 m / s ^ 2 pk）
- 最大振幅：20英寸/秒pk（500毫米/秒pk）
- 最大振幅：150密耳峰峰值（3.8毫米峰峰值）
| 美國PCB 699B07便攜式振動校準器性能 | |||
| 最大負荷 | 28.2盎司 | 800克 | [1] |
| 頻率范圍（工作時，100克有效載荷） | 5至10000 Hz | 300至600000 cpm | |
| 準確度（10 Hz至10 khz） | ±3％ | ±3％ | |
| 準確度（5 Hz至10 Hz） | ±5％ | ±5％ | |
| 準確度（速度（10 Hz至1000 Hz）） | ±3％ | ±3％ | |
| 精度（位移（30 Hz至150 Hz）） | ±3％ | ±3％ | |
| 幅度線性度（100克有效載荷，100 Hz） | 1％ | 1％ | [2] |
| 失真（100克有效載荷，30 Hz至2 kHz） | <5％ | <5％ | [3] |
| 最大振幅（Acc 50 Hz，10克有效載荷） | 20克包 | 196 m / s ^ 2包 | |
| 最大振幅（Vel 50 Hz，10克有效載荷） | 每秒20 in /秒 | 500毫米/秒 | |
| 最大振幅（顯示50 Hz，有效載荷10克） | 150密耳pk-pk | 3.8毫米pk-pk | |
| 最大振幅（Acc 50 Hz，500克有效載荷） | 2.5克包 | 24.5 m /s²包 | |
| 最大振幅（Vel 50 Hz，500克有效載荷） | 3.5英寸/秒 | 90毫米/秒 | |
| 控制介面 | |||
| 測試操作 | 手動（閉環）或半自動 | 手動（閉環）或半自動 | |
| 測試傳感器輸入 | ICP，電壓，調制電流，Chg，Diff Chg，單端Chg（Ext Chg AMP要求 | ICP，電壓，調制電流，Chg，Diff Chg，單端Chg（Ext Chg AMP要求 | [5] |
| 偏置故障指示（ICP®傳感器） | 是 | 是 | |
| 外部源輸入（最大值） | 1V AC RMS | 1V AC RMS | |
| 監視參考輸出 | 10 mV / g（標稱值），石英參考加速度計，BNC插孔輸出 | 10 mV / g（標稱值），石英參考加速度計，BNC插孔輸出 | |
| 顯示單位（加速度） | g峰和均方根 | m /s²峰和均方根值 | |
| 顯示單位（速度） | 英寸/秒pk和RMS | 毫米/秒pk和RMS | |
| 顯示單位（位移） | 密爾pk-pk | 嗯pk-pk | |
| 顯示單位（頻率） | 赫茲 | 每千次展示費用 | |
| 測試傳感器靈敏度 | mV / EU，mA / EU，µA / EU，pC / EU | mV / EU，mA / EU，µA / EU，pC / EU | [4] |
| 環境方面 | |||
| 溫度范圍（工作） | 32至122°F | 0至50°C | |
| 電的 | |||
| 所需功率（內置電池（密封的固態凝膠鉛酸）） | 12 VDC，4安培小時 | 12 VDC，4安培小時 | |
| 所需功率（來自充電器的輸入） | 18 VDC，1A | 18 VDC，1A | |
| 所需電源（交流電源（用于給電池充電）） | 110-240 V，50-60赫茲 | 110-240 V，50-60赫茲 | |
| 電池壽命（100克有效載荷，100 Hz 1g pk） | 18小時 | 18小時 | [6] |
| 電池壽命（100克有效載荷，100 Hz 10g pk） | 1小時 | 1小時 | [6] |
| 物理 | |||
| 存儲 | 半自動測試程序校準設置 | 半自動測試程序校準設置 | |
| 每條記錄點 | 30個校準數據點 | 30個校準數據點 | |
| 傳感器信息 | 型號，序列號，安裝方向（x，y，z），用戶注意事項 | 型號，序列號，安裝方向（x，y，z），用戶注意事項 | |
| 導出文件格式 | CSV（逗號分隔值） | CSV（逗號分隔值） | |
| USB端口 | 加載半自動化測試例程，以CSV格式導出校準記錄 | 加載半自動化測試例程，以CSV格式導出校準記錄 | |
| 尺寸-寬度 | 12英寸 | 30.5厘米 | |
| 尺寸-深度 | 10英寸 | 28厘米 | |
| 尺寸-高度 | 8.5英寸 | 22厘米 | |
| 重量 | 18磅 | 8.2公斤 | |
| 安裝螺紋 | 1 / 4-28 | 沒有等同的指標 |
|
