PEM CWT | CWTMini系列羅氏線圈 電流探頭傳感器
名稱：儀器附件及傳感器
品牌：PEM
型號：CWTMini系列
簡介：PEM CWT | CWTMini系列羅氏線圈 電流探頭傳感器帶有小線圈的寬帶交流電流探頭，即使在電路中最難到達的部分也能進行測量。PEM CWT | CWTMini系列羅氏線圈周圍有一個小夾子和寬帶寬，使其可用于各種應用，例如工頻和諧波電...
申請服務
- 產品介紹
PEM CWT | CWTMini系列羅氏線圈 電流探頭傳感器帶有小線圈的寬帶交流電流探頭，即使在電路中最難到達的部分也能進行測量。
PEM CWT | CWTMini系列羅氏線圈周圍有一個小夾子和寬帶寬，使其可用于各種應用，例如工頻和諧波電流分析以及測量長持續時間脈沖。小線圈提供兩種絕緣電壓：2kV 峰值、3.5mm 橫截面直徑和 5kV 峰值、4.5mm。
PEM CWT | CWTMini系列主要特點
擴展的低頻性能。
從 Hz 到 > 100kHz 的可預測相位響應。
低下垂失真，可測量較長的脈沖。
高頻工作到 MHz。
額定電流從 60A pk 到 300kA pk。
標準線圈長度（周長）為 100 毫米或 200 毫米。
薄線圈橫截面直徑為 3.5mm，用于 2kV pk 絕緣，4.5mm 用于 5kV pk 線圈。
PEM CWT | CWTMini系列應用
工頻 50/60Hz 測量和高階諧波
脈沖電流和具有更長持續時間脈沖的脈沖功率測量。
在存在大直流電流的情況下測量小交流電流（例如，監控電容器紋波）。
電源轉換器開發和診斷。
測量難以到達的導體中的電流，例如緊密排列的母線。
變速驅動器、UPS、電源系統或 SMPS 電路中的電能質量監控
PEM CWT | CWTMini系列標準與合規性
CE標志
符合 EMC EN61326-1 標準
符合IEC 61010-1;IEC 61010-2-032 標準
PEM Ltd 已通過 ISO9001：2015 標準認證
專利產品
PEM CWT | CWTMini系列產品型號
| 型號 | 靈敏度(mV/A) | 峰值電流(A) | 峰值di/ dt(kA/μs) | 噪聲 (mVp-p) | 衰減(%/ms) | 低頻帶寬(-3dB)Hz | 高頻帶寬(-3dB)MHz | |
| 100mm線圈 | 200mm線圈 | |||||||
| CWTMini/03 | 100 | 60 | 1.0 | 15 | 6.6 | 7.0 | 10 | 5.0 |
| CWTMini/06 | 50 | 120 | 2.0 | 15 | 4.8 | 5.0 | 10 | 5.0 |
| CWTMini/1 | 20 | 300 | 2.5 | 12 | 3.6 | 4.0 | 20 | 15 |
| CWTMini/3 | 10 | 600 | 5.0 | 10 | 1.8 | 2.0 | 20 | 15 |
| CWTMini/6 | 5.0 | 1.2k | 10 | 10 | 0.8 | 0.9 | 20 | 15 |
| CWTMini/15 | 2.0 | 3.0k | 25 | 8.0 | 0.4 | 0.5 | 20 | 15 |
| CWTMini/30 | 1.0 | 6.0k | 40 | 7.0 | 0.25 | 0.3 | 20 | 15 |
| CWTMini/60 | 0.5 | 12k | 40 | 5.0 | 0.2 | 0.2 | 20 | 15 |
| CWTMini/150 | 0.5 | 30k | 40 | 5.0 | 0.1 | 0.1 | 20 | 15 |
| CWTMini/300 | 0.1 | 60k | 40 | 5.0 | 0.05 | 0.05 | 20 | 15 |
| CWTMini/600 | 0.05 | 120k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
| CWTMini/1500 | 0.02 | 300k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
DI/DT 額定值
這些是“絕對最大 di/dt 額定值”，不得超過該值。
| 類型 | 絕對最大峰值 di/dt | 絕對最大rms di/dt |
| CWTMini | 40kA/μs | 1.0kA/μs |
PEM CWT | CWTMini系列技術規格
輸出：±6V pk 對應于≥ 100kΩ 的“峰值電流”（推薦例如 DC1MΩ 示波器）。±2V pk，靈敏度為標稱值的一半，設置為 = 50Ω。
準確性：校準至 ±0.2% 讀數，羅氏線圈環路中的導體中心。線圈中的導體位置（對于直徑為 2 毫米的導體）通常為 ±2% 讀數。線圈中的導體位置（對于直徑為 10 毫米的導體）通常為 ±1% 讀數。線性度（電流大小）0.05% 讀數。
直流偏移：25°C 時最大 ±3mV
溫度：線圈和電纜 -20°C 至 +100°C，積分器電子設備 0°C 至 +40°C
線圈電壓：2kV pk（3.5mm 厚線圈）。5kV pk（4.5mm 厚線圈）。安全峰值工作電壓對地。
電纜長度：1m、2.5m 或 4m（從線圈到電子設備的電纜長度）。（可根據要求提供更長的電纜）。
線圈長度：100 毫米或 200 毫米。（可根據要求提供更長的線圈）。
電池選項：
B
堿性電池 -- 4 節 1.5V AA 堿性電池。
外部電源適配器斷開電池并為設備供電。R
可充電電池 -- 4 節 1.2V 鎳氫電池。
外部電源適配器涓流為電池充電并為設備供電。

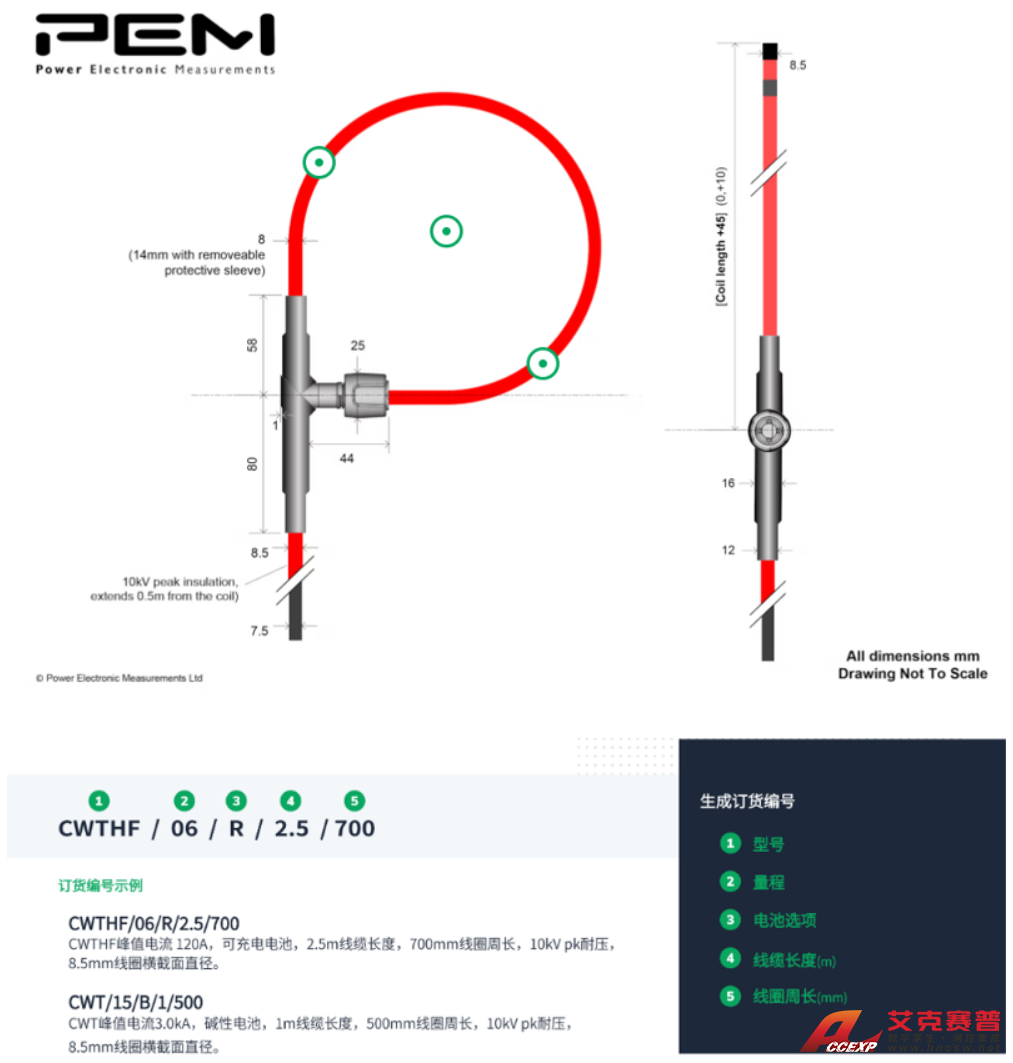

PEM CWT | CWTMini系列產品尺寸
