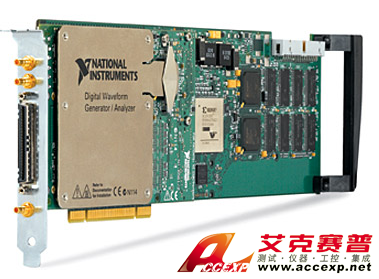

NI PCI-6562 數字波形發生器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：PCI-6562是一款用于連接LVDS數字電子產品的400 Mb/s數字波形發生器/分析儀。
申請服務
- 產品介紹
不建議在新設計中使用。 NI推薦使用NI-6585。
雙倍數據率模式下, 最大傳輸速率高達400 Mb/s
LVDS信號
200 MHz最大時鐘頻率
16個單倍數據速率模式下具有每方向控制功能的通道
NI同步和存儲核心(SMC)設備
PCI-6562是一款用于連接LVDS數字電子產品的400 Mb/s數字波形發生器/分析儀。 該模塊擁有200 MHz時鐘頻率、單倍及雙倍數據速率模式、16路可進行通道方向控制（單倍數據速率模式下）的通道以及具有觸發和模式序列生成功能的高容量板載內存。 該設備可與NI數字波形編輯器軟件這款用于創建和編輯數字波形的交互式軟件結合使用。 借助同步內存核心(SMC)，您可使用數字化儀和任意波形生成器來創建混合信號測試系統，或者同步多個數字設備，搭建低偏斜(low-skew)的多通道系統，以連接多管腳數字IC和電子產品設備。
