ACCEXP-DFXZ 電纜變頻串聯諧振裝置
名稱：高壓電力測試儀
品牌：
型號：
簡介：ACCEXP-DFXZ 電纜變頻串聯諧振裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。ACCEXP-DFXZ變頻諧振升壓裝置采...
申請服務
- 產品介紹
ACCEXP-DFXZ 電纜變頻串聯諧振裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。ACCEXP-DFXZ變頻諧振升壓裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

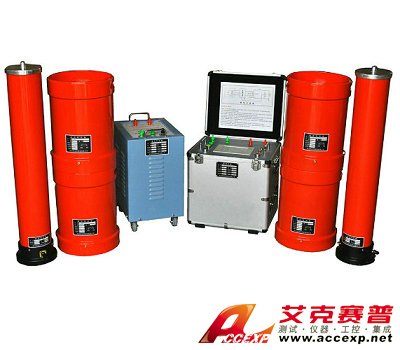

DFXZ系列變頻諧振升壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
ACCEXP-DFXZ產品特性
1、具備模式切換，故障提示功能；
2、2.0倍耐壓，電纜試驗長度可增33%；
3、多種調頻設置，加快調諧過程；
4、自動跟蹤并維護穩定試驗電壓；
5、頻率分粗調和細調，能自動尋找試驗諧振點；
6、內外部具備特殊減震橡膠支撐腳和保護鋁箱。
產品參數技術參數：
工作電源: 220V/380V ±15% 50HZ ±5%
額度輸出電壓:0～220kV（AC有效值）及以下
輸出頻率:20～300Hz
諧振電壓波形: 正弦波,波形畸變率≤1.0%
滿負載工作時間: 連續工作時間60min
系統品質因素:最大負載下≥20
頻率調節靈敏度: 0.1Hz,不穩定度≤0.01%
35kV及以下電纜耐壓裝置配置表：
110kV及以上電纜耐壓裝置配置表：
DFXZ系列變頻諧振升壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
ACCEXP-DFXZ產品特性
1、具備模式切換，故障提示功能；
2、2.0倍耐壓，電纜試驗長度可增33%；
3、多種調頻設置，加快調諧過程；
4、自動跟蹤并維護穩定試驗電壓；
5、頻率分粗調和細調，能自動尋找試驗諧振點；
6、內外部具備特殊減震橡膠支撐腳和保護鋁箱。
產品參數技術參數：
工作電源: 220V/380V ±15% 50HZ ±5%
額度輸出電壓:0～220kV（AC有效值）及以下
輸出頻率:20～300Hz
諧振電壓波形: 正弦波,波形畸變率≤1.0%
滿負載工作時間: 連續工作時間60min
系統品質因素:最大負載下≥20
頻率調節靈敏度: 0.1Hz,不穩定度≤0.01%
35kV及以下電纜耐壓裝置配置表：
| 產品型號名稱 | 控制箱 | 電抗器 | 勵磁變 | 分壓器 | 適用范圍 |
| DFXZ-44/22 | 2.5kW | 1A/22kV二臺 | 2.5kVA/1kV | 25kV | 10kV電纜≤1km |
| DFXZ-88/22 | 4kW | 2A/22kV二臺 | 4kVA/1kV | 25kV | 10kV電纜≤2km |
| DFXZ-132/22 | 6kW | 2A/22kV三臺 | 6kVA/1/3kV | 60kV | 10kV電纜≤3km |
| 35kV電纜≤1km | |||||
| DFXZ-176/22 | 7.5kW | 2A/22kV四臺 | 7.5kVA/1/3kV | 60kV | 10kV電纜≤4km |
| 35kV電纜≤1km | |||||
| DFXZ-264/22 | 10kW | 2A/22kV六臺 | 10kVA/1/3kV | 60kV | 10kV電纜≤6km |
| 35kV電纜≤2km | |||||
| DFXZ-330/22 | 15kW | 2.5A/22kV六臺 | 15kVA/1/3kV | 100kV | 10kV電纜≤8km |
| 35kV電纜≤2km | |||||
| DFXZ-640/32 | 25kW | 2.5A/32kV八臺 | 25kVA/1/3/5kV | 200kV | 10kV電纜≤10km |
| 35kV電纜≤4km | |||||
| 110kV電纜≤1km |
110kV及以上電纜耐壓裝置配置表：
| 產品型號名稱 | 控制柜 | 電抗器 | 勵磁變 | 分壓器 | 適用范圍 |
| DFXZ-1300/130 | 50kW | 5A/130kV二臺 | 50kVA/3/5kV | 150kV | 35kV電纜≤2km |
| 110kV電纜≤2km | |||||
| DFXZ-2600/130 | 100kW | 5A/130kV四臺 | 100kVA/3/5/10kV | 220kV | 35kV電纜≤3km |
| 110kV電纜≤3km | |||||
| 220kV電纜≤1.5km | |||||
| DFXZ-3200/220 | 160kW | 4A/220kV四臺 | 160kVA/5/10kV | 160kV | 110kV電纜≤5km |
| 220kV電纜≤3km | |||||
| DFXZ-6400/220 | 320kW | 8A/220kV四臺 | 320kVA/5/10kV | 320kV | 110kV電纜≤10km |
| 220kV電纜≤5km | |||||
| 500kV電纜≤1km |
