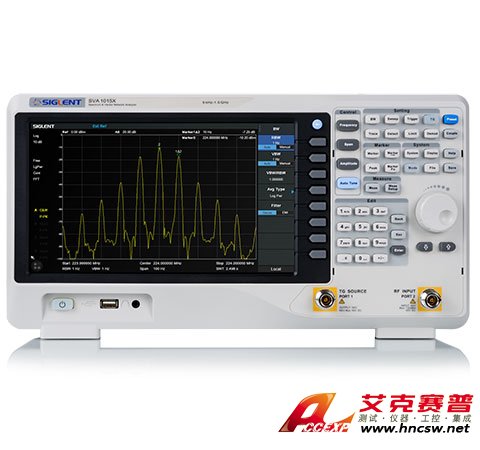

鼎陽SIGLENT SVA1075X矢量網絡分析儀&頻譜分析儀
名稱：網絡分析測試儀
品牌：鼎陽SIGLENT
型號：SVA1075X
簡介：鼎陽SIGLENT SVA1075X矢量網絡分析儀&頻譜分析儀是具有多種功能的射頻測量儀器，其測量頻率高達8.5GHz,支持4端口S參數測量，差分(平衡)測量，時域測量，濾波器插入損耗、帶寬、Q值等一鍵測量，支持端口阻抗轉換、端口擴展功能，...
申請服務
- 產品介紹
鼎陽SIGLENT SVA1075X矢量網絡分析儀&頻譜分析儀是具有多種功能的射頻測量儀器，其測量頻率高達8.5GHz,支持4端口S參數測量，差分(平衡)測量，時域測量，濾波器插入損耗、帶寬、Q值等一鍵測量，支持端口阻抗轉換、端口擴展功能，支持極限測試、紋波測試功能，支持夾具仿真和去嵌入功能，支持線性頻率掃描、對數頻率掃描、分段頻率掃描、線性功率掃描方式，支持SOLT、SOLR、TRL、Response、Enhanced Response等校準方法，并且鼎陽科技具有集頻譜分析儀和矢量網絡分析儀于一體的產品，可廣泛應用于濾波器，雙工器，天線，有源器件，射頻線纜等領域的研發，生產制造。
鼎陽SIGLENT SVA1075X矢量網絡分析儀&頻譜分析儀規格參數 | |
| 型號 | SVA1015X |
| 頻率范圍 | 9 kHz ~ 1.5 GHz |
| 分辨率帶寬 | 1 Hz ~ 1 MHz |
| 顯示平均噪聲電平 | -156 dBm/Hz |
| 相位噪聲 | <-99 dBc/Hz |
| 三階交調 | +8 dBm |
| 全幅度精度 | <1.2 dB |
| 跟蹤源 | 標配 |
| 多點觸摸屏 | 標配 |
| 校準件 | 選配 |
| 電纜故障點定位 | 選配 |
| 高級測量套件 | 信道功率，鄰道抑制比，占用帶寬，時域功率，載噪比，三階交調分析，諧波分析，瀑布圖 |
| EMI預兼容測試套件 | EMI濾波器，準峰值檢波器，免費EasySpectrum上位機軟件 |
| 數字和模擬調制分析 | ASK，F(xiàn)SK，AM，F(xiàn)M，QAM，PSK，MSK |
| 通信接口 | USB Device，USB Host（可擴展鼠標和鍵盤，USB-GPIB卡），LAN |
| 遠程驅動 | 支持基于USB-TMC/VX|-11/Socket/Telnet的SCPI/Labview/IVI驅動 |
| 遠程控制軟件 | Easy Spectrum上位機軟件，網絡瀏覽器，NI-MAX，F(xiàn)ile Explorer |
多功能加持：5合1
矢量網絡分析+ EMI預兼容測試+ DTF電纜和天線測量+ 頻譜分析儀+調制分析= SVA1000X
鼎陽SIGLENT SVA1075X矢量網絡分析儀&頻譜分析儀作為鼎陽科技頻譜分析和網絡分析的多功能合一的分析儀，采用先進的微波技術和現代數字處理算法，功能豐富，性能優異，采用現代工業設計，各項指標均達到了國際同類產品的領先水平，既具備SSA3000X頻譜儀系列的全部功能和性能，也通過內置100k-7.5G的定向耦合器，亦是一款功能完整的雙端口單方向矢量網絡分析儀。同樣體積，更多功能，是教育教學和射頻工程師的利器。
矢量網絡分析
鼎陽SIGLENT SVA1075X矢量網絡分析儀&頻譜分析儀頻率范圍從最低100 kHz到最高7.5 GHz：
· 矢量網絡分析，支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
· 單端口方向40 dB，傳輸動態范圍超過70 dB，支持端口擴展和可配的速度系數；
· 顯示反射/傳輸系數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式；
· DTF電纜和天線測量，基于網絡分析時域測量的電纜和天線參數測量分析，可完成電纜故障點定位，阻抗分析等功能；
· 配置3.5G范圍N型OSL機械校準件；

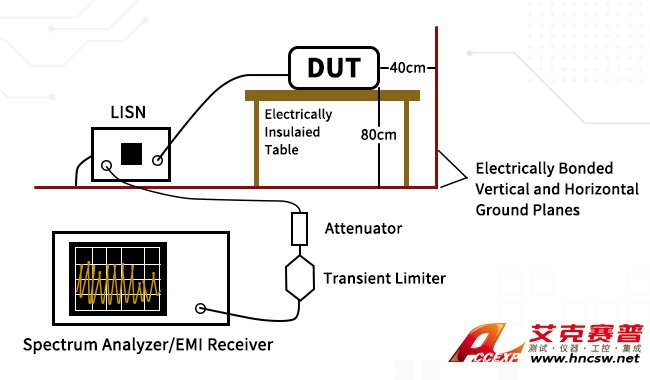

低成本的EMI預兼容測試方案
在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括：
· 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能
· 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線
· 符合CISPR 16的EMI濾波器和準峰值檢波器，可配置準峰值的測量駐留時間
· 提供SRF5030T近場探頭套裝，針對空間輻射，線纜，PCB等查找干擾源
· 提供SEM5040A人工電源網絡，可進行單相設備傳導騷擾電壓測量
· EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程

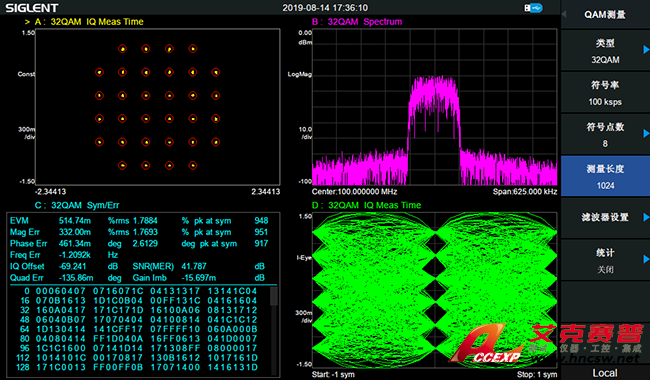

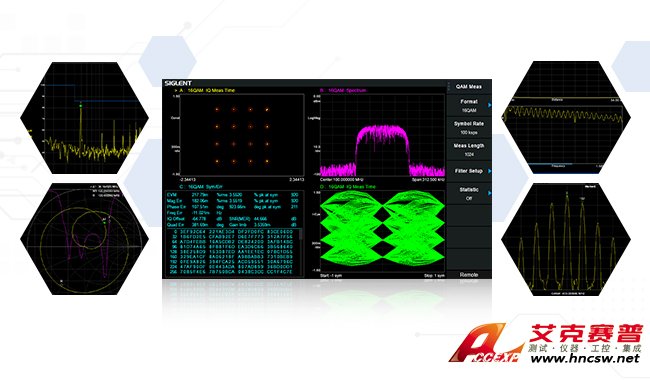

具備豐富的解調分析功能
· 支持AM/FM模擬調制分析，以及ASK/FSK/PSK/MSK/QAM數字調試分析等復雜調制分析功能
· 具備EVM，幅度和相位偏移誤差，IQ偏移誤差，增益不平衡等多種數據分析能力
· 具備眼圖，星座圖，相位圖，屬于，頻域，誤差域等多種分析格式

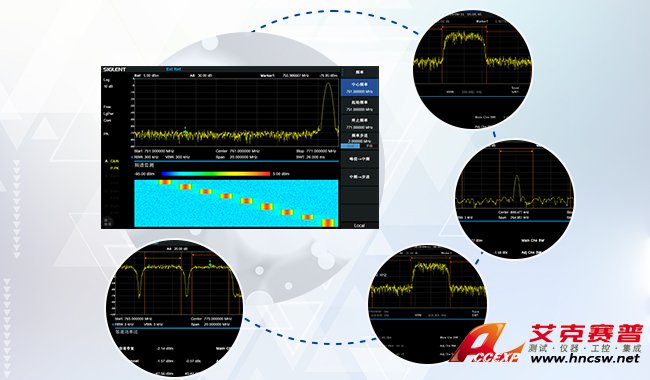

豐富的信號功率測量
· 信道功率(CHP, Channel Power)
· 鄰道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用帶寬(OBW, Occupied Bandwidth)，
· 時域功率(T-Power, Time Domain Power)，
· 載噪比(CNR, Carrier Noise Ratio)，
· 三階交調分析(TOI, Third-Order Intercept)，
· 諧波分析(Harmonic measurement)，
· 頻譜監測瀑布圖(Spectrum Monitor)
極簡設計，便捷好用
現代工業設計，大氣簡潔的顯示界面和操作方式
多點電容觸摸屏，支持鼠標和鍵盤
支持屏幕編輯和保護
高級遠程控制：支持基于電腦或手持終端設備的遠程網絡監控，F(xiàn)TP文件操作
鼎陽SIGLENT SVA1075X矢量網絡分析儀&頻譜分析儀完全可以替代進口品牌矢量網絡分析儀&頻譜分析儀
比較數據
SVA1000X
R&S FPC1500
R&S ZNL
Keysight E5061B
Tek TTR500
矢量網絡分析頻率范圍
100 KHz - 7.5 GHz
2MHz – 3 GHz，選配
5 KHz - 3/6 GHz
5 Hz – 3 GHz
100KHz - 3/6 GHz
S參數測量
S11,S21
S11，S21，選配
S11,S21,S12,S22
S11,S21
S11,S21,S12,S22
方向性
40dB
42 dB
46 dB
49 dB
50 dB
動態范圍
90 dB
80 dB
130 dB
120 dB
122 dB
顯示平均噪聲電平
-165 dBm/Hz
-165 dBm/Hz
-150 dBm/Hz
N/A
N/A
相位噪聲@10KHz 典型值
<-98 dBc/Hz
-92 dBc/Hz
<-108 dBc/Hz
N/A
N/A
全幅度精度
< 0.7 dB
< 1.25 dB
< 1.5 dB
N/A
N/A
RBW
1Hz – 3MHz
1Hz – 3MHz
1Hz - 10 MHz
N/A
N/A
前置放大器
標配
選配
選配
N/A
N/A
TG 跟蹤源
100KHz-7.5GHz，標配
5 KHz – 3 GHz 選配
不支持
N/A
N/A
調制分析
AM/FM;ASK/FSK/MSK/PSK/DPSK/QAM
AM,FM; ASK,FSK
AM/FM/φM
N/A
N/A
高級測量套件
支持
支持
支持
N/A
N/A
EMI預兼容測試
支持
支持
支持
N/A
N/A
反射測試套件
支持
支持
支持
N/A
N/A
電纜與天線測量
支持
支持
支持
支持
支持
觸摸屏
電容觸摸屏
不支持
支持
電容觸摸屏
外接顯示
接口
USB host/device/LAN/USB-GPIB
USB host/device/WIFI
USB host/device/LAN/USB-GPIB/DVI
USB host/device/LAN/USB-GPIB/VGA
USB
顯示
10.1英寸TFT-LCD,1024*600
10.1 inch
10.1 inch 1280*800
10.4 inch 1024*768
外接顯示
