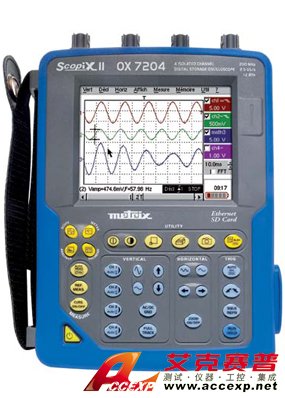

法國CA OX7204 數字存儲示波器
名稱：示波器
品牌：
型號：
簡介：示波器OX 7204是進行實驗室測試和現場測試的理想工具。儀器操作簡單，通過33個按鍵，可直接訪問所有常用的功能。OX 7204特別適合于現場使用，配有最新專利即插即用探頭等配件，每個測量通道都相互隔離和對地隔離，通過內置WEB服務器和以太...
申請服務
- 產品介紹
示波器OX 7204是進行實驗室測試和現場測試的理想工具。儀器操作簡單，通過33個按鍵，可直接訪問所有常用的功能。OX 7204特別適合于現場使用，配有最新專利“即插即用”探頭等配件，每個測量通道都相互隔離和對地隔離，通過內置WEB服務器和以太網可進行遠程控制，集多種儀器功能于一身，包括4通道TRMS萬用表。OX7204 產品編號：OX7204-CSD 超大320 x 240 全彩LCD顯示屏，提供詳細的波形細節和所有測量及功能的顯示。通過觸控筆，可方便快捷地對視窗式菜單進行操作：打開、下拉或執行；觸控筆亦可直接作用于圖形元素，如游標、觸發和縮放等等。
法國CA OX7204 數字存儲示波器產品特點：
•五合一功能：示波器、萬用表、FFT分析儀、諧波分析儀和記錄儀
•2.5GS/s實時采樣率，50GS/s等效采樣率 – 存儲深度每通道2500點（示波器模式下），可擴展到50K，另配有2GB可移動SD存儲卡。
•4個隔離通道，600V ，Cat III，可同時顯示8個波形。
•12位垂直分辨率，更深入、更精確進行縮放
•實時FFT分析，
•4個獨立通道，4000-點，TRMS，200kHz數字萬用表功能
•彩色LCD觸摸屏
•33個直接命令鍵和視窗式菜單界面
•多種通訊接口：RS-232，并口，以太網（內置WEB服務器）
•觸控筆直接訪問屏幕菜單或功能，直接對圖形元素進行操作
•智能探頭，帶有用戶自定義控制按鈕
法國CA OX7204 數字存儲示波器產品應用：
•現場維修-工業方面或電子方面
•工廠內部維護和維修
•安裝和運行監測
•工業過程測試
•質量控制
•用于研發和實驗室-工程師或技術員
| 人機界面 | |
| 顯示屏 | 彩色5.7” TFT LCD(115x86mm) -320 x 240 LED背光 |
| 顯示模式 | 500實時采樣點顯示 / 矢量帶內插 |
| 波形顯示 | 4實時波形+ 4 參考波形/ 分區顯示&全屏顯示 |
| （波形區域達110 x 74） | |
| 屏幕控制 | 觸控屏 / 視窗式菜單及圖形指令 |
| 語言 | 5國語言，菜單&在線幫助 （法、英、德、意、西班牙文） |
| 示波器模式 | |
| 垂直 | |
| 帶寬 | 200MHz 帶寬顯示：15MHz, 1.5MHz或5kHz |
| 通道數 | 4隔離通道 |
| 輸入阻抗 | 1MΩ ± 0.5%， 17pF |
| 最大輸入電壓 | 600 V / Cat III （探頭連接安全適配器） |
| 垂直靈敏度 | 16檔量程，從2.5mV到200V/div |
| 垂直放大模式下可到156μV/div(12位轉換器) | |
| 精度±1% | |
| 垂直放大 | 單擊視窗選取放大系統（使用觸控筆在顯示屏上直接選取） |
| X 16 最大 | |
| 探頭衰減系數 | 1/10/100/1000 或調整至任意值/可自由定義測量單位 |
| 水平 | |
| 時基掃描 | 35檔，從1ns/div到200s/div,精度±0.1% |
| 滾動模式下從100ms到200s/div | |
| 水平放大 | 單擊視窗選取放大系統（使用觸控筆在顯示屏上直接選取） |
| 觸發 | |
| 觸發方式 | 自動，觸發，單次，自動50% |
| 觸發類型 | 邊沿，脈寬(20ns-20s)，延遲(120ns-20s)，計數（3-16384事件） |
| TV幀或行數(525=NTSC 或625=PAL/SECAM) | |
| 觸發電平連續可調 | |
| 耦合 | AC，DC，高頻限制，降噪—觸發抑制（從160ns到30s） |
| 靈敏度 | ≤ 0.6 div (1kHz) / ≤ 1.5 div (整個帶寬) |
| 閾值觸發 | 開始于16個自動測量值中的一個 |
| 數字處理 | |
| 最大采樣率 | 等效采樣率50Gs/s ，每通道實時采樣率2.5G s/s 或1Gs/s |
| 垂直分辨率 | 12位 （垂直解析度0.025%） |
| 存儲深度 | 2500點/通道 |
| 可達50000點/通道（選配50K存儲深度擴展） | |
| 用戶可支配存儲空間 | 2Mb，可存儲各種不同文件：波形，組態設定，數學公式，圖片文件等。 |
| Windows界面文件管理 | |
| GLITCH模式 | 脈寬≥ 2ns , |
| 1250 對Min/Max (25000對，當選配50K存儲深度擴展時) | |
| 顯示模式 | 包絡模式，平均模式（系數從2至64），XY模式 |
| 其他功能 | |
| 自動 | 自動觸發時間：<5s,自動辨識輸入通道-頻率>30Hz |
| FFT分析&數字運算 | FFT(線性或對數)，測量指針/ 數學運算+,-,x,/ 以及自定義數學公式 |
| 指針 | 2或3個指針：V，T，相位；分辨率12位；顯示：4個字 |
| 自動測量 | 19種參數自動測量；分辨率12位；顯示：4個字 |
| 萬用表模式 | |
| 一般指標 | 4通道 / 8000點， +條形圖min/max /TRMS / 帶時間的趨勢圖記錄（5分鐘到31天） |
| AC,DC,AC+DC電壓 | 300mV到600Vrms，400mV到800VDC |
| VDC精度：0.5%L+5字，帶寬200kHz | |
| 電阻 | 80Ω ~ 32MΩ ，精度0.5%L+25字，快速導通性測試：10ms |
| 其他測量 | 電容：5nF到5mF，頻率：200kHz，二極管測試：3.3V |
| 測量閾值觸發 | 4通道，可設定時間，100組帶時間戳的記錄（.TXT文件） |
| 諧波分析模式（選配） | |
| 多通道分析 | 4通道，61次諧波，基波平鋁從40到450Hz（自動或手動模式） |
| 同步測量 | 總的Vrms和THD，所選階次的諧波（基波%，相位，頻率，Vrms） |
| 記錄模式（選配） | |
| 記錄長度/采樣率 | 從2s到一個月，從800μs到18min |
| (從40μs到53s，選配50K存儲深度擴展時) | |
| 記錄條件 | 閾值或限定窗，多通道條件同時作用，可設定周期從160μs |
| 記錄分析 | 比例和物理單位，自動測量或手動指針測量，錯誤搜索，放大等 |
| 通用規格 | |
| 組態設定存儲 | 無限/ (.CFG) 文件大小:約 1kB |
| 打印 | （標配），RS232（標配），并口（選配） |
| PC通訊 | 10Mb以太網,RS232(max 115kbs)或USB（選配） |
| SX-Metro PC端應用軟件（選配） | |
| 網絡 | 10Mb以太網，Web服務器（遠程控制、實時波形，指針自動測量）FTP服務器（同PC進行文件交換），FTP客戶端（保存至PC硬盤） |
| 電源 | 9.6V / 3.8A/h電池組 / 工作時間約4小時/可調整省電模式 |
| AC電源98-254V/47-63 Hz < 15w | |
| 安規/EMC | 符合IEC 61010-1 / CEM符合EN61326-1 |
| 機械指標 | 265 x 195 x 56 mm / 1.9kg(帶電池) / IP41防護 |
