優利德 UNI-T UTD3202C 數字存儲示波器
名稱：示波器
品牌：
型號：
簡介：優利德 UNI-T UTD3202C 數字存儲示波器 200MHz帶寬，2通道 實時采樣率500MS/s 等效采樣率25GS/s 平均值2的n次方，2~256次可選 大屏幕顯示 融合了基本邏輯分析儀功能，為解讀分析數字信號提供了豐富的觸發方...
申請服務
- 產品介紹

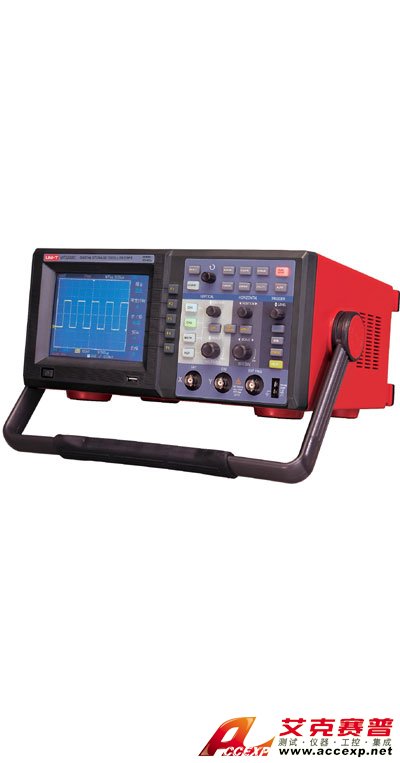

優利德 UNI-T UTD3202C 數字存儲示波器
200MHz帶寬，2通道
實時采樣率500MS/s
等效采樣率25GS/s
平均值2的n次方，2~256次可選
大屏幕顯示
融合了基本邏輯分析儀功能，為解讀分析數字信號提供了豐富的觸發方式
優利德 UNI-T UTD3202C 數字存儲示波器詳細技術指標如下表所示：
200MHz帶寬，2通道
實時采樣率500MS/s
等效采樣率25GS/s
平均值2的n次方，2~256次可選
大屏幕顯示
融合了基本邏輯分析儀功能，為解讀分析數字信號提供了豐富的觸發方式
優利德 UNI-T UTD3202C 數字存儲示波器詳細技術指標如下表所示：
| 基本功能 | 技術指標 | |
| 通道 | 2 | |
| 帶寬 | 200MHz | |
| 采樣方式 | ||
| 實時采樣 | 500MS/s | |
| 等效采樣 | 25GS/s | |
| 平均值 | 2的n次方，2~256次可選。 | |
| 輸入 | ||
| 輸入耦合 | 直流﹑交流,接地(DC,AC,GND) | |
| 輸入阻抗 | 1±2%ΜΩ，與24±3pF并聯 | |
| 探頭衰減系數設定 | 1X,10X,100X,1000X | |
| 最大輸入電壓 | 400V(DC+AC峰值、1ΜΩ輸入阻抗) (10:1探頭衰減) | |
| 通道間隔離度 | 優于40：1 | |
| 通道間時間延遲(典型) | 150ps | |
| 水平 | ||
| 波形內插 | sin(x)/x | |
| 記錄與儲存 | 存儲深度：1M采樣點 | |
| 掃描范圍（S/div） | 2ns/div ～ 50s/div,1-2-5進制(150MHz\200MHz) | |
| 采樣率和延遲時間精確度 | ±100ppm(任何≥1ms的時間間隔) | |
| 時間間隔(△T) | 單次:±(1采樣間隔時間+100ppm×讀數+0.6ns)﹥16個平均值:±(1采樣間隔時間+100ppm×讀數+0.4ns) | |
| 測量精確度(滿帶寬) | ||
| 垂直 | ||
| 模擬數字轉換器(A/D) | 8比特分辨率,兩個通道同時采樣 | |
| 偏轉系數 | 2mV/div ～5V/div(在輸入BNC處) | |
| 位移范圍 | ±10div | |
| 模擬帶寬 | 200MHz | |
| 可選擇的模擬帶寬限制，典型的 | 20MHz | |
| 低頻響應（交流耦合，-3dB） | ≤10Hz(在BNC上) | |
| 上升時間(在BNC上典型的) | ＜1.8ns | |
| 直流增益精確度 | 2mv/div，5mv/div時±4%(采樣或平均值采樣方式); | |
| 10mv/div～5v/div時:±3%(采樣或平均值采樣方式) | ||
| 直流測量精確度（平均值采樣方式）） | 垂直位移為零,且N≥16時:±(4%×讀數+0.1div+1mV);垂直偏轉系數≥5mV/div;N≥16時:±[3%×(讀數+垂直位移讀數)+(1%×垂直位移讀數)]+0.2div)垂直偏轉系數從2mV/div到200mV/div加2mV;垂直偏轉系數500mV/div到5V/div加50mV. | |
| 電壓差(ΔV)測量精度（平均值采樣方式） | 在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（ΔV）:±(3%×讀數+0.05div) | |
| 觸發 | ||
| 觸發靈敏度 | DC~10MHz 0.5div 10MHz~上限帶寬 1div | |
| 觸發電平范圍 | 內部 | 距屏幕中心±10div |
| EXT | ±1.6V | |
| EXT/5 | ±8V | |
| 觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號 | 內部 | ±(0.3div×V/div)(距屏幕中心±4div范圍內) |
| EXT | ±(6%設定值+40mV) | |
| EXT/5 | ±(6%設定值+200mV) | |
| 預觸發能力 | 正常模式/掃描模式、預觸發/延遲觸發、預觸發深度可調 | |
| 釋抑范圍 | 100ns-1.5s | |
| 設定電平至50%(典型的) | 輸入信號頻率≥50Hz條件下的操作 | |
| 邊沿觸發 | ||
| 邊沿類型 | 上升、下降 | |
| 脈寬觸發 | ||
| 觸發模式 | (大于,小于,等于)正脈寬，(大于,小于,等于)負脈寬 | |
| 脈沖寬度范圍 | 20ns-10s | |
| 視頻觸發 | ||
| 觸發靈敏度 | 內部 | 2div峰間值 |
| EXT | 400mV | |
| (視頻觸發,典型的) | EXT/5 | 2V |
| 信號制式和行/場 | 支持標準的NTSC和PAL制式,行數范圍是1-525(NTSC)和1-625(PAL) | |
| 頻率（視頻觸發類型） | ||
| 交替觸發 | ||
| CH1觸發 | 邊沿、脈寬、視頻、交替 | |
| CH2觸發 | 邊沿、脈寬、視頻、交替 | |
| 測量 | ||
| 光標 | 手動模式 | 光標間電壓差（ΔV），光標間時間差（ΔT），ΔT的倒數（Hz）（1/ΔT） |
| 跟蹤模式 | 波形點的電壓值和時間值 | |
| 伯納個性參數自動測量 | 峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1-＞2 （上升） 、延遲1-＞2 （下降） 的測量 | |
| 數學操作 | 加、減、乘、除、FFT | |
| 存儲波形 | 10組波形、10種設置 | |
| FFT | Window | Hanning,Hamming,Blackman,Rectangular |
| 采樣點 | 1024 points | |
| 李沙育圖形 | 相位差 | ±3 degrees |
| 顯示 | ||
| 顯示類型 | 對角線為145毫米(5.7英寸)液晶顯示 | |
| 顯示分辨率(顯示) | 320水平×RGB×240垂直像素（彩色） | |
| 顯示色彩 | 彩色 | |
| 顯示對比度 | 可調 | |
| 背光強度（典型的） | 300nit | |
| 顯示語言種類 | 中文簡體,中文繁體,英文 | |
| 探頭補償器輸出 | ||
| 輸出電壓（典型的） | 約3V,峰-峰值≥1MΩ負載時 | |
| 頻率(典型的) | 1kHz | |
| 接口功能 | ||
| 標準配置 | 1個USB（D）；1個USB（H）；1個RS-232C | |
| 選配件 | GPIB和LAN | |
| 電源 | ||
| 電源電壓 | 100-240VACRMS 45Hz到440Hz,CAT II | |
| 耗電 | 小于30VA | |
| 保險絲 | 2A,T級,250V | |
| 環境 | ||
| 溫度 | 操作：0℃～+40℃ | |
| 非操作：-20℃～+60℃ | ||
| 冷卻方法 | 對流 | |
| 濕度 | +10℃~+30℃:≤95%±5%RH, | |
| +30℃~+40℃:≤75%±5%RH | ||
| 高度 | 操作3,000米 | |
| 非操作15,000米 | ||
| 機械規格 | ||
| 尺寸 | 430×380×（2臺 標準包裝尺寸） | |
| 重量(凈重) | 機身 | （不含包裝），6.8 kg（含包裝） |
| 2臺 含包裝 | （標準包裝毛重） | |
| IP防護 | IP2X | |
