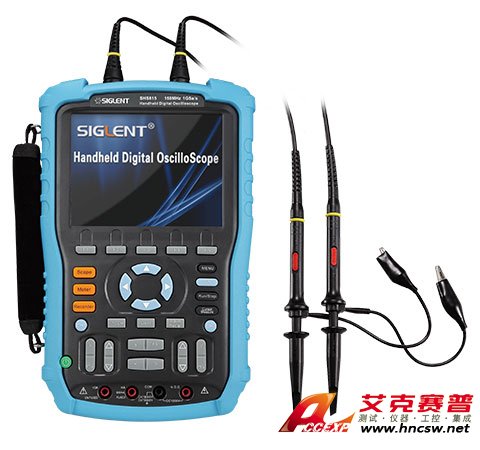

鼎陽SIGLENT SHS800系列手持示波器
名稱：示波器
品牌：
型號：
簡介：鼎陽SIGLENT SHS800系列手持示波器是SIGLENT推出的集數字示波器、萬用表和記錄儀（包括趨勢圖和波形記錄儀）功能于一體的全能型手持式示波器。最長5小時的電池壽命，可讓使用者在工作臺或者室外進行長時間的連續測量。 主要特性 帶寬...
申請服務
- 產品介紹
鼎陽SIGLENT SHS800系列手持示波器是SIGLENT推出的集數字示波器、萬用表和記錄儀（包括趨勢圖和波形記錄儀）功能于一體的全能型手持式示波器。最長5小時的電池壽命，可讓使用者在工作臺或者室外進行長時間的連續測量。
主要特性
- 帶寬100 MHz-200 MHz
- 實時采樣率1 GSa/S，等效采樣50 GSa/S
- 集示波器萬用表，記錄儀功能于一身
- 示波器與萬用表安全等級高達CATIII 300 V
- 支持U盤存儲和PC遠程控制
- 5.7寸TFT LCD 大屏幕顯示
- 示波器趨勢圖可記錄2個測量參數，記錄長度為800 K個點，更方便直觀的觀測測試結果
- 示波器掃描時基下，可連續記錄波形
- 支持波形記錄、回放、縮放功能，便于觀察波形細節
- 內部可記錄7 M波形數據，最長可記錄時間約為18 小時
- U盤存儲時最大可達4 GB，最長記錄時間約為3000 小時
- 6000位的高精度萬用表
- 支持直流電壓，交流電壓
- 電阻二極管，通斷，電容等多種功能
- 適用于汽車電子，電動汽車測試
- 工業現場電氣調試測試，和各種野外作業
- 支持U盤存儲和軟件升級
- 支持PC遠程控制
規格參數
| 示波器部分 | ||||
| SHS806 | SHS810 | SHS815 | SHS820 | |
| 帶寬 | 60 MHz | 100 MHz | 150 MHz | 200 MHz |
| 上升時間 | ≤5.8 ns | ≤3.5 ns | ≤2.3 ns | ≤1.75 ns |
| 實時采樣率 | 1 GSa/s | 500 MSa/s | ||
| 等效采樣率 | 50 GSa/s | |||
| 時基檔位 | 5 ns/DIV ～ 50 s/DIV | 2.5 ns/DIV ～ 50 s/DIV | ||
| 存儲深度 | 2 Mpts | 32 Kpts | ||
| 垂直靈敏度 | 2 mv/div~100 v/div | |||
| 垂直分辨率 | 8 bit | |||
| 觸發類型 | 邊沿、脈寬、視頻、斜率、交替 | |||
| 數據記錄儀記錄空間 | 7 Mpts | |||
| 趨勢圖功能 | 800 Kpts | |||
| 硬件頻率計 | 6位觸發頻率計 | |||
| 接口 | USB Device，USB Host | |||
| 數學運算 | +、-、*、/、FFT | |||
|
萬用表部分
|
||||
| 最大顯示位數 | 6000 | |||
| 直流電壓測量 | 60 mV-1000 V | ±1%±15 digit | ||
| 交流電壓測量 | 60 mV-750 V | ±1.5%±15 digit | ||
| 直流電流測量 | 60 mA-10 A | ±5%±5 digit | ||
| 交流電流測量 | 60 mA-10 A | ±5%±5 digit | ||
| 電容測量 | 40 nF | ±4%±10digit | ||
| 400 nF-400 μF | ±5%±5 digit | |||
| 電阻測量 | 600 Ω-6 MΩ | ±1%±5 digit | ||
| 60 MΩ | ±4%±5 digit | |||
| 通斷測試 | <50 Ω | |||
| 二極管測試 | 0-2 V | |||
| 趨勢圖功能 | 1.2 Mpts | |||
|
一般特性
|
||||
| 界面顯示 | 5.7英寸彩色TFT-LCD顯示 | |||
| 供電方式 | 本機電池供電或外接直流適配器供電，內置可供電鋰電池：7.4 V 5000 mAh 電池供電約5小時外置適配器：100-240 V 50/60 Hz輸入9 V、4 A輸出 | |||
| 機身重量 | 1.5 kg | |||
| 機身尺寸 | 163.2 mm * 259.5 mm * 53.3 mm | |||
| 配件 | 無源探頭兩根、電源線、直流適配器、萬用表筆 | |||
