優利德UTD1102C示波器
名稱：示波器
品牌：
型號：
簡介：優利德UTD1102C是一款國產示波器, 他是優利德UTD1000系列手持式數字存儲示波表.該產品帶寬為150MHz,可選彩色或單色顯示. UTD1102C可以通過USB接口連接電腦提取數據.并具有萬用表測試功能,其內置電池供電,可以連續...
申請服務
- 產品介紹

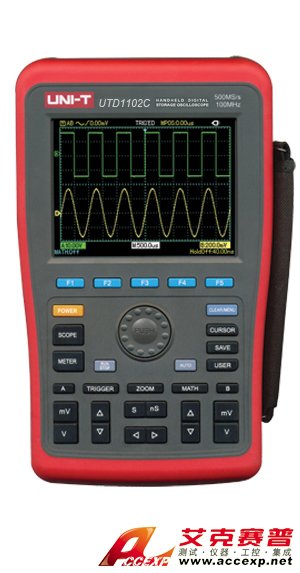

優利德UTD1102C是一款國產示波器, 他是優利德UTD1000系列手持式數字存儲示波表.該產品帶寬為100MHz,可選彩色或單色顯示.
UTD1102C可以通過USB接口連接電腦提取數據.并具有萬用表測試功能,其內置電池供電,可以連續使用7小時,且小巧袖珍便于攜帶的的機身, 是電子設計工程師的首選.
UTD1102C具有獨特的一鍵屏幕拷貝功能,為工程師測試制作報告提供了非常好的幫助.
優利德UTD1102C技術參數
| 示波器部分 | |
| 特征 | UTD1102C |
| 帶寬 | 100MHz |
| 上升時間 | ≤3.5ns |
| 采樣率范圍 | 實時：500MS/s |
| 等效：25GS/s | |
| 垂直偏轉系數 | 5mV～50V/div |
| 記錄長度（最大值） | 2×512 k |
| 掃描時基 | 5ns～50s/div |
| 觸發類型 | 邊沿，脈寬，視頻，交替 |
| 波形參數自動測量 | 27種 |
| 硬件頻率計 | 6位觸發頻率計 |
| 接口 | USB HOST |
| 數學值 | 加，減，乘，除，FFT |
| 界面顯示 | 彩色，LCD，320×240，可選彩色或單色顯示方式 |
| 供電方式 | 本機電池供電或外界直流適配器供電 |
| 電池供電 | 3小時 |
| 附加功能 | 數字萬用表，獨特的一鍵屏幕拷貝功能 |
| 萬用表部分 | |
| 電阻測量 | 量程:600Ω、6KΩ、60KΩ、600KΩ、6MΩ、60MΩ ：±（1.5%+5個量化字）。精確度：600Ω、6MΩ、60MΩ ：±（1.2%+5個量化字） |
| 直流電壓測量 | 量程:600mV、6V、60V、600V、1000V 。精確度：±（1.2%+5個量化字） |
| 交流電壓測量 | 量程:600mV、6V、60V、600V、700V 精確度：±（1.2%+5個量化字）。頻率＜200Hz, ±（1.5%+5個量化字）頻率≥200Hz |
| （45Hz︿300Hz） | |
| 直流電流測量 | 量程:6mA、60mA、600mA、6A。精確度：60mA-600mA ±（1.2%+5個量化字） 6A ±（1.5%+5個量化字） |
| 交流電流測量 | 量程:6mA、60mA、600mA、6A。精確度（典型的50Hz)60mA-600mA ±（2%+5個量化字） 6A ±（2.5%+5個量化字） |
| 電容測量測量 | 量程:6nF、60nF、600nF、6uF、60uF、600uF、6mF。精確度：6nF、6mF ±（5%+10個量化字）其它:±（4%+5個量化字） |
| 通斷測試 | 有 |
| 二極管測試 | 有 |
| 趨勢圖功能 | 有 |
| 測量模式 | 手動/自動 |
| 最大顯示位數 | 5999 |
| 一般特征 | |
| 電源 | 內置可充電鋰電池：7.4V 4400mAh |
| 外置直流適配器：100-240V 50/60Hz 1.5A | |
| LCD尺寸 | 對角145mm (5.7英寸) |
| 機身顏色 | 紅色+灰色 |
| 機身重量 | 1.8Kg |
| 機身尺寸 | 268×168×60 mm |
| 配件 | 無源探頭二根(1:1,10:1可切換)，電流電壓轉換模塊二只(UT-M03,UT-M04)，電源線，直流適配器、萬用表筆 |
| 標準包裝 | 工具箱+彩盒,說明書 |
| 標準包裝數量 | 4臺 |
| 標準包裝尺寸 | 465×460×380 mm |
| 標準包裝毛重 | 23.2Kg（大約） |
