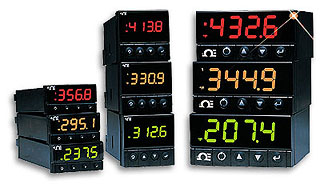

Models DPi32, DPi16, DPi8 溫度、過程和應變儀表
名稱：其他儀器與工具
品牌：
型號：
簡介：創新性的OMEGAR iSeries儀器擁有一流的技術、極高的精度和質量，并且這些儀器還有5年延長保修期保駕護航。iSeries系列儀器包括精度極高的數字面板式安裝儀表和單回路控制器，它們配置簡單、使用方便，用途廣泛、功能強大且極為豐富。 ...
申請服務
- 產品介紹
創新性的OMEGAR® iSeries儀器擁有一流的技術、極高的精度和質量，并且這些儀器還有5年延長保修期保駕護航。iSeries系列儀器包括精度極高的數字面板式安裝儀表和單回路控制器，它們配置簡單、使用方便，用途廣泛、功能強大且極為豐富。
嵌入式互聯網和串口通訊功能
由于配備可選"嵌入式互聯網"功 能（請指定EI選項），iSeries是同類產品中首款可以直接連接以太網并且使用標準TCP/IP包傳送數據的儀器，它甚至可以通過LAN或互聯網為網頁提供服務。iSeries還配備串口通訊功能。指定-C24選項后，用戶可以通過按鍵菜單在RS232、RS422和RS485之間做出選擇，還具備簡潔的ASCII命令或MODBUS協議。
iSeries系列產品
OMEGAR® iSeries是基于微處理器的系列儀器，它們擁有3種真正DIN尺寸和NEMA 4 (IP65)防護等級的前蓋。全部儀器均采用類似的設置與配置菜單以及操作方式，這在與大規模系統集成時可以節約大量時間。
可編程彩色顯示屏
OMEGA® iSeries是首個完整系列的⅛、1⁄16和1⁄32 DIN過程控制儀器，具有完全可編程彩色顯示屏。
顯示屏可進行編程，在任意設定值或報警點更改顏色。
例如，可對儀器進行編程，使其在暖機期間使用綠色顯示過程值，切換為琥珀色指示正常工作范圍，并且使用紅色指示報警條件。即使在遠處也能很快看到顏色變化，因此設備操作人員可以在情況變化時憑直覺做出反應。可以對顏色進行編程，在值降低到報警設定值以下時變回原來的顏色，或者讓顏色"鎖定"直到操作人員進行復位。還可以將儀表編程為只用一種顏色顯示而不更改顏色：綠色、琥珀色或紅色。這是一種實用的方法，讓操作人員可以一眼辨別3個不同位置的過程值或者顯示3種不同測量值，如溫度、壓力和流量。
品質與技術
利用COB和SMT組裝技術及自動化，iSeries將多種功能集中在自己小巧緊湊的殼體內。在生產過程的多個階段，每臺iSeries儀器都經過全面的校準和測試。iSeries為工業儀表應用提供了最高精度，達到讀數的0.03%。模數轉換利用了專有20位ASIC（專用集成電路）、獲得專利的算法和智能過濾技術。
通用輸入
創新性iSeries可提供工業儀器中種類最為繁多的信號輸入。使用4個前面板按鍵或者通過串口或以太網通訊功能，可以在菜單中輕松進行選擇。
過程電壓和電流
iSeries測量過程電壓：0 ～ 100 mV、 0 ～ 1V、0 ～ 10V三種范圍，也測量過程電流：0 ～ 20 mA。
10種熱電偶類型
iSeries可處理10種熱電偶類型： J、k、T、E、R、S、B、C、N和J DIN。iSeries采用了榮獲專利的熱電偶線性化算法，可產生最高標準的精度。
最精確的RTD測量值
iSeries可以處理的RTD的種類最多，并且RTD測量值最精確。它能夠接受Pt 0.00385和0.00392曲線，100 Ω、500 Ω和1000 Ω RTD。所提供的兩線、三線或四線RTD連接選擇保證了高精度。可提供MIL標準的鎳RTD（具有MIL-T-7990B曲線）作為出廠設置。
應變計
應變／過程儀表測量來自負載傳感器、壓力傳感器及大多數應變計傳感器的輸入。輸入范圍包括0 ～ 100 mVdc、-100 mVdc ～ 1 Vdc和 0 ～ 10 Vdc，還包括0 ～ 20 mA。 驅動傳感器的10V和24 V激勵電壓是標配。所有iSeries型號都提供應變／過程儀表及控制器。
標配內置激勵電壓
內置激勵電壓(24 Vdc @ 25 mA)是溫度／過程儀表（DpiS以外的型號）的標準配置。 通過專門訂購，可以獲得5 ～ 24 Vdc之間任意激勵電壓。這 意味著，同一儀器可以通過其內置激勵電壓處理熱電偶、標準RTD或過程 傳感器以及變送器。內置激勵電壓 (10V @ 60 m)是應變／過程儀表(DPiS)的標準配置，用戶可以選擇5V激勵電壓。（未向可選RS232/RS485串口通訊或DC電源選件提供內置激勵電壓）。
規格:
通用溫度和過程輸入
（DPi/CNi型號）
精度： ±0.5°C溫度；讀數的0.03%
分辨率： 1°/0.1°；10 µV（過程）
溫度穩定性：
RTD: 0.04°C/°C
熱電偶 @ 25°C (77°F)： 0.05°C/°C
冷端補償
過程： 50 ppm/°C
NMRR: 60 dB
CMRR: 120 dB
模數轉換： 雙斜率
讀取速率： 每秒3個采樣
數字濾波器： 可編程
顯示屏： 4位數字9段式LED，
10.2 mm (0.40")；i32、i16、 i16D、i8DV，21 mm (0.83")；i8，
10.2 mm (0.40")和21 mm (0.83")； i8DH，紅色、綠色和琥珀色，可按過程變量、設定值和溫度單位對顏色進行編程
輸入類型： 熱電偶、RTD、模擬電壓、模擬電流
熱電偶導線電阻： 最高100 Ω
熱電偶類型(ITS 90)： J, K, T, E, R, S, B, C, N, L (J DIN)
RTD輸入(ITS 68)： 100/500/1000 Ω
鉑傳感器，兩線、三線或四線；
0.00385或 0.00392曲線
電壓輸入： 0 ~ 100 mV、0 ~ 1V、
0 ~ 10 Vdc
輸入阻抗： 100 mV為10 MΩ，
1或10 Vdc為1 MΩ
電流輸入： 0 ~ 20 mA（5 Ω負載）
配置： 單端
極性： 單極性
階躍響應： 99.9%處為0.7 s
小數點選擇：
溫度： 無、0.1
過程： 無、0.1、0.01或0.001
設定值調節： -1999 ~ 9999計數
量程調整： 0.001 ~ 9999計數
偏移量調節： -1999 ~ 9999
激勵（通訊功能未附帶）： 24 Vdc @
25 mA（未向低功率選件提供）
通用應變和過程輸入
（DPiS/CNiS型號）
精度： 讀數的0.03%
分辨率： 10/1µV
溫度穩定性： 50 ppm/°C
NMRR: 60 dB
CMRR: 120 dB
模數轉換： 雙斜率
讀取速率： 每秒3個采樣
數字濾波器： 可編程
輸入類型： 模擬電壓和電流
電壓輸入： 0 ～ 100 mVdc、-100 mVdc ～ 1 Vdc、0 ～ 10 Vdc
輸入阻抗： 100 mV為10 MΩ；1V或10 Vdc為1 MΩ
電流輸入： 0 ~ 20 mA（5 Ω負載）
線性化點： 最多10個
配置： 單端
極性： 單極性
階躍響應： 99.9%處為0.7 s
小數點選擇： 無、0.1、0.01或0.001
設定值調節： -1999 ~ 9999計數
量程調整： 0.001 ~ 9999計數
偏移量調節： -1999 ~ 9999
激勵（可選代替通訊功能）： 5 Vdc @ 40 mA；10 Vdc @ 60 mA
控制
動作： 逆動作（加熱）或正動作（冷卻）
模式： 時間和振幅比例控制；可選手動或自動PID、比例、比例加積分、比例加微分和抗重置飽和以及開／關
速率： 0 ~ 399.9秒
復位： 0 ~ 3999秒
周期： 1 ～ 199 s；對于開／關控制，
設置為0
增益： 量程的0.5 ～ 100%；設定值1或2
阻尼： 0000 ～ 0008
恒值： 00.00 ～ 99.59 (HH:MM), 或 OFF
斜坡到設定值： 00.00 ～ 99.59 (HH:MM)或OFF
自動調諧： 由操作人員通過前面板啟動
控制輸出1和2
繼電器： 250 Vac或30 Vdc @ 3 A（電阻性負載)；可針對開／關、PID及斜坡和恒值配置
輸出1： SPDT，可配置為報警1輸出
輸出2： SPDT，可配置為報警2輸出
SSR: 20 ～ 265 Vac @ 0.05 ～ 0.5 A
（電阻性負載）；連續
DC脈沖： 非隔離；10 Vdc @ 20 mA
模擬信號輸出（僅限輸出1）： 非隔離，比例0 ~ 10 Vdc或0 ~ 20 mA；
最大500 Ω
網絡和通訊
以太網： 順從標準IEEE 802.3 10 Base-T
支持的協議： TCP/IP, ARP, HTTPGET
RS232/RS422/RS485: 可從菜單中選擇；ASCII和MODBUS協議均可從菜單中選擇；編程范圍為300~19.2 Kb；完整的可編程設置功能；發送電流顯示、報警狀態、最小／最大、實際測得輸入值和狀態的程序
RS485: 尋址范圍0 ~ 199
連接： 螺釘接線端
報警1和2（可編程）
類型： 與輸出1和2相同
操作： 上限／下限、超高/超低、區域、
鎖定／非鎖定，常開／常閉和過程／偏差；前面板配置
模擬信號輸出（可編程）： 非隔離，重傳0~10 Vdc或0~20 mA，最大500 Ω（僅輸出1）；在滿足以下條件時，精度為滿量程的± 1%： 輸入未標定為輸入滿量程的1%以下，模擬信號輸出未標定為輸出滿量程的3%以下
工作電源： 90 ～ 240 Vac ± 10%，
50 ～ 400 Hz*，110 ～ 375 Vdc，同等電壓
低電壓電源選項： 224 Vac**，
i/8、i/16、1⁄32為12 ～ 36 Vdc；CNi8DH、CNi8DV、CNi16D為來自合格的、獲得安全認證廠商的20 ～ 36 Vdc電源
電源與輸入／輸出： 2300 Vac
（依據1分鐘測試）
對于低壓電源選項： 1500 Vac（依據1分鐘測試）
電源與繼電器／SSR輸出： 2300 Vac（依據1分鐘測試）
繼電器／SSR與繼電器／SSR輸出： 2300 Vac（依據1分鐘測試）
RS232／485與輸入／輸出： 500 Vac（依據1分鐘測試）
環境條件：
所有型號： 0 ～ 55°C (32 ～ 131°F) 90%相對濕度，無冷凝
CNi8DV, CNi8DH, CNi16D: 0 ～ 50°C (32 ～ 122°F)，
90%相對濕度，無冷凝
（僅適用于UL型號）
防護等級：
CNi32, CNi16, CNi16D, CNi8C: NEMA 4X/Type 4 (IP65)等級前蓋
CNi8, CNi8DH, CNi8DV: NEMA 1/Type 1等級前蓋
認證： UL、C-UL、CE（依據EN61010- 1:2001）
外形尺寸
i/8系列： 48（高） x 96（寬） x
127 mm（厚）(1.89 x 3.78 x 5")
i/16系列： 48（高） x 48（寬） x
127 mm（厚）(1.89 x 1.89 x 5")
i/32系列： 25.4（高） x 48（寬） x 127 mm（厚）(1.0 x 1.89 x 5")
面板開孔
i/8系列： 45（高） x 92 mm（寬）(1.772 x 3.622")，⅛ DIN
i/16系列： 45 mm (1.772")方形，
1⁄16 DIN
i/32系列： 22.5（高） x 45 mm（寬）(0.886 x 1.772")，1⁄32 DIN
重量
i/8系列： 295 g (0.65 lb)
i/16系列： 159 g (0.35 lb)
i/32系列： 127 g (0.28 lb)
