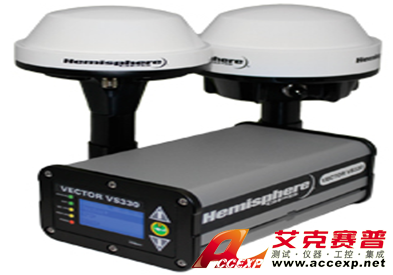

ACCEXP-VS 330 GNSS 高精度羅經和星站差分接收機
名稱：其他儀器與工具
品牌：
型號：
簡介：ACCEXP-VS 330 GNSS 高精度羅經和星站差分接收機和星站差分接收機通過將Eclipse GNSS技術整合到Vector VS家族產品中使ACCEXP-VS 330 GNSS 高精度羅經和星站差分接收機擁有精確的定向和RTK定位...
申請服務
- 產品介紹
ACCEXP-VS 330 GNSS 高精度羅經和星站差分接收機介紹
ACCEXP-VS 330 GNSS 高精度羅經和星站差分接收機和星站差分接收機通過將Eclipse GNSS技術整合到Vector VS家族產品中使ACCEXP-VS 330 GNSS 高精度羅經和星站差分接收機擁有精確的定向和RTK定位性能，可成熟地應用于精密海洋和陸地領域。
ACCEXP-VS 330 GNSS 高精度羅經和星站差分接收機采用Hemisphere GPS公司Eclipse Vector專利技術，優化的Eclipse Vector技術給ACCEXP-VS 330 GNSS 高精度羅經和星站差分接收機帶來了一系列的全新體驗；起伏、縱搖、橫搖輸出以及更加強大的定向和定位性能。
ACCEXP-VS 330 GNSS 高精度羅經和星站差分接收機，其自身的顯示和用戶界面，可以便攜地安裝在終端設備上；雙GPS天線可根據用戶的定向精度要求進行單獨安裝。
ACCEXP-VS 330 GNSS 高精度羅經和星站差分接收機可以使用L-Band DGNSS/HP/XP和SBAS（WAAS,EGNOS,MSAS等）技術進行差分GPS定位。
Vector VS330 GNSS接收機關鍵優勢
卓越的定向精度，包括短基線和長達10米的天線距
L1/L2 GPS/GLONASS RTK功能
支持L-band DGNSS/HP/XP(OmniSTAR)技術
可接受信標
快速的RTK收斂和重捕獲時間
出色的載波平滑性能
5厘米RTK有效值起伏精度
強大的多路徑效應和干擾抑制技術
技術參數
| GPS性能規格 | |||
| 接收類型 | Vector GNSS L1/L2 RTK | 可接收信號 | GPS,GLONASS,Galileo |
| 通道數 | 270 |
GPS 靈敏度 |
-142dBm |
| SBAS跟蹤 | 3通道，并行跟蹤 | 更新率 | 標準10Hz，20Hz可授權 |
| 水平精度 | RMS(67%)，2DRMS(95%) | RTK | 10mm+1ppm，20mm+2ppm |
|
L-band DGNSS/HP/XP (OmniSTAR HP): |
0.08m 0.16m | SBAS(WAAS) | 0.25m 0.50m |
| 單點 | 1.2m 2.5m | 縱搖/橫搖精度 | <1°rms |
| 定向精度 |
<0.17°rms@0.5m天線距 <0.09°rms@1.0m天線距 <0.04°rms@2.0m天線距 <0.02°rms@5.0m天線距 <0.01°rms@10.0m天線距 |
起伏精度 | 30厘米(DGPS)5,10厘米(RTK) |
|
授時(1PPS) 精度 |
20納秒 | ||
| 轉彎率 | 最大至100°/s | ||
| 冷啟動 | <40秒(無歷書或時鐘) | 羅盤安全距 | 30cm(帶外殼) |
| 溫啟動 | <20秒典型(有歷書或時鐘) | 航向修正 | <10秒典型(有效定位) |
| 熱啟動 | <5秒典型(有歷書、時鐘和位置) | 最大速度 | 1850公里/時(999海里/時) |
| 最高海拔 | 18288米 | ||
| 信標性能規格 | 通 訊 | ||
| 通道數 | 2通道,并行跟蹤 | 串行端口 | 2個全雙工RS 232端口，1個全雙工RS 422端口 |
| 頻率范圍 | 283.5-325kHz | USB端口 | 1個USB-A |
| 作業模式 | 手動，自動和數據庫 | 波特率 | 4800-115200 |
| 協 議 | IEC 61108-4信標標準 | 數據輸入/輸出協議 | NMEA0183,Crescent二進制 |
| L-band DGNSS/HP/XP性能規格 | 校正輸入/輸出協議 | RTCM v2.3(DGPS)，RTCM v3(RTK)，CMR，CMR+ | |
| 靈敏度 | -130dBm | 授時輸出 |
1PPS CMOS，低電頻，同步下降， 10 Ohm，10pF負荷 |
| 信道間隔 | 7.5kHz | 電 源 | |
| 衛星選擇 | 手動和自動 | 輸入電壓 | 8-36VDC |
| 重捕獲時間 | 15秒(典型) | 功率消耗 |
<6.2W額定(GPS(L1/L2),GLONASS(L1/L2)和 L-band DGNSS/HP/XP) <5.3W額定(GPS(L1/L2)和GLONASS(L1/L2) |
| 抑 制 |
15kHz間距>30dB 300kHz間距>60dB |
||
| 處理器 | 基于數字解調和協議解碼模塊提供了差分算法處理 的DSP | 電 流 |
<0.52A額定(GPS(L1/L2),GLONASS(L1/L2)和 L-band DGNSS/HP/XP) <0.44額定(GPS(L1/L2)和GLONASS(L1/L2) |
| 命令支持 | 獲得L-Band DGNSS/HP/XP(OmniSTAR)區域、衛星信息、允許輸入和查詢L-Band DGNSS/HP/XP(OmniSTAR)授權信息，誤碼率輸出的接收質量指示和手動頻點調節 | 電源隔離 | 500V |
| 反極性保護 | 是 | ||
|
天線 電路保護 |
是 | ||
| 物 理 |
天線 輸入阻抗 |
50 Ohm | |
| 尺 寸 | 20.2長×12.0寬×7.5高(cm) | 環 境 | |
| 重 量 | 1.1Kg | 工作溫度 | -30℃至+70℃ |
| 狀態指示(LED) |
電源，第一和第二GPS鎖定，差分鎖定， DGPS定位，航向，RTK鎖定， L-band DGNSS/HP/XP鎖定 |
儲存溫度 | -40℃至+85℃ |
| 溫 度 | 95%無冷凝(安裝在外殼) | ||
| 電源切換 | 前面板 | 外殼等級 | IP66(IEC 60529) |
| 電源/數據連接器 | 9針 ODU金屬圓接頭 | 沖擊和振動 |
機械沖擊：EP455 Section 5.14.1作業(用螺絲釘安裝在一個外殼)EP455 振動：Section 5.15.1隨機 |
| 電源連接器 | 2針 ODU金屬圓接頭 | ||
| 天線連接器 | 雙TNC(母頭) | EMC |
CE(IEC 60945 Emissions and Immunity) FCC Part 15，Subpart B CISPR22 |
| 數據連接器 | DB9(密封) | ||
| 輔助設備 | |||
| 陀螺儀 | 提供航向平滑、快速定向重捕獲和可靠性＜5°每分鐘，當GPS信號缺失時連續定向時間可長達三分鐘 | 傾斜傳感器 | 提供縱搖和橫滾數據，在定向解決方案中協調提供快速啟動和重捕獲 |
