首頁 > 產品展示 > 其他 > 其他儀器與工具 >

艾克賽普 Chroma 63200大功率直流電子負載

名稱：其他儀器與工具

品牌：

型號：

簡介：艾克賽普 Chroma 63200大功率直流電子負載是艾克賽普公司全權代理臺灣Chroma公司的產品，以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 63200大功率直流電子負載的產品特性和功能運用，如有疑問或者需要相關資...

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

艾克賽普 Chroma 63200大功率直流電子負載是艾克賽普公司全權代理臺灣Chroma公司的產品，以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 63200大功率直流電子負載的產品特性和功能運用，如有疑問或者需要相關資料，請聯系長沙艾克賽普儀器設備有限公司m.kafenchem.com，可提供樣機和相關工程師上門演示溝通，聯系電話：0731-84284278 84284378。

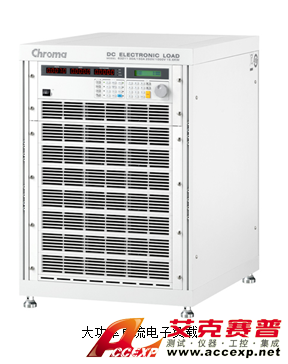

艾克賽普 Chroma 63200大功率直流電子負載圖片

艾克賽普 Chroma 63200大功率直流電子負載產品特性：

最大功率 : 2.6kW, 5.2kW, 6.5kW, 10kW,10.4kW, 14.5kW, 15.6kW
工作電壓 : 0~80V / 0~600V / 0~1000V
工作電流 : 達到1000A
定電流(CC)，定電阻(CR)，定電壓(CV)定功率(CP)等操作模式
主 / 從介面控制，在靜態和動態操作模式下，可同步執行多組負載并聯拉載應用(可達93.6 KW)
高速動態負載模擬達20kHz
負載模組只要1V即可達到最大額定電流
可程式電流上升下降斜率達 41A/μs
高精確度之電壓，電流，功率量測
大型 LED / LCD 顯示
外部訊號波形模擬拉載
短路測試及短路電流量測
具有過功率(OP)、過電流(OC)、過溫度(OT)保護及過電壓、正負極反向告警功能
多功能遠端遙控測試
GPIB、RS-232 控制介面

艾克賽普 Chroma 63200大功率直流電子負載功能運用：

負載模擬應用

63200系列有定電流、定電阻、定功率與定電壓四種操作模式。

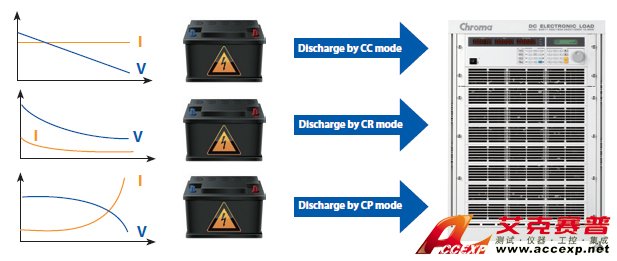

定電流與定電阻模式對于電壓源的待測物測試，可確認待測物在不同的負載情況下，輸出電壓是否仍維持穩定輸出。對于電池的充電器或充電樁而言，定電壓模式可以改變充電器或充電樁的輸出電壓，以確保充電器或充電樁在所設定的輸出電壓時充電電流是否正確。另外，當待測物為電池時，電子負載則可轉變?yōu)槟M電子設備拉載的行為，許多電池的放電應用、功率消耗等情況都可藉由電子負載的模擬拉載行為來進行電池的分析，而定功率模式則是模擬電子設備拉載行為的最佳選擇。

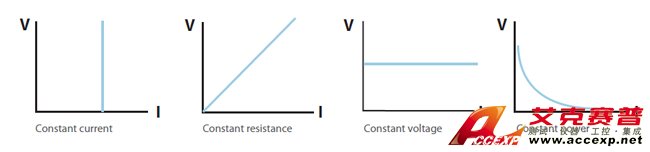

Application specific load simulation

低電壓操作特性

低壓/大電流的應用，具有低電壓操作特性的63200系列采用閉回路的設計方式將所有功率晶體并聯控制，以確保高精度、低漂移量的負載控制。因功率晶體并聯的控制方式，使得輸入阻抗至最小化并使得63200系列能在低壓時進行大電流的拉載。例如，型號63209即可于輸入電壓1V時拉載 1,000A。

量測

63200系列內建15位元的高精密A/D轉換器，可達電壓 0.05%+0.05%F.S.、電流 0.1%+0.1%F.S.與功率0.3%+0.3%F.S.的量測精準度。電壓、電流、功率的量測值可同時在電子負載前面板的LED顯示器上顯示量測值，除此之外，63200系列還額外提供電壓、電流的監控輸出，使用者可藉由此二端子透過示波器監控電壓、電流的輸出波形。

動態負載與控制

在快速的時代里，電子元件皆朝高速運作的方向設計，因此，電源元件對于暫態的信號及動態響應的性能要求，比過去都高出許多。為滿足這些測試應用與要求，63200系列提供高速、可編程動態負載模擬與同步動態負載等功能。下圖所示為可編程的參數：設定電流高/低準位、T1/T2、爬升率/下降率。可編程的電流爬升率/下降率可用來模擬真實負載情況的暫態負載變化模擬。63200系列中，在負載電流連續變化時，內部的監測機制與線路能使得電流波形失真度達到最小化，電流爬升率最快可達25A/μs (63208)、動態變化可高達20kHz。

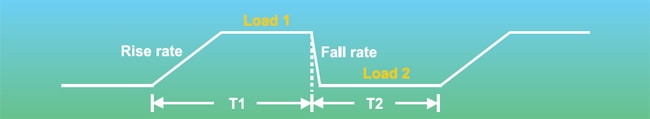

Dynamic loading and control

主/從式并聯控制

當負載功率需求增加時，63200系列具有智慧型主/從控制模式，可透過主/從控制的并聯方式達到所需的電流及功率。當設定成主/從控制模式時，使用者僅需在主機上編程負載電流，主機經過自動計算后會將電流分配至其他從機，如此可大大簡化使用者的操作步驟。簡言之，使用者在并聯63200系列時，僅需將所有設定成主/從控制的電子負載，當成一負載即可。同電壓規格但不同型號的63200系列皆可并聯在一起，最多可高達六臺同時并聯。

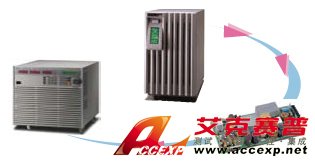

Master / Slave parallel control

任意波形模擬

63200系列電子負載可透過電腦將預先儲存的電流波形透過DAQ卡或任意波形產生器將波形傳送至電子負載進行拉載。任意波形模擬的功能可觀察
待測物應用在該領域時所遇到的真實波形是否能維持正常運作。

External loading waveform simulation

短路模擬

致茂的63200系列電子負載也可模擬待測物短路時的情況。直流電源或直流電源供應器的短路測試是必要的測試項目之一，63200系列電子負載以最大額定電流的拉載方式進行短路模擬，因此可用來模擬待測物的短路保護功能是否有正常動作。

瞬間2.7倍額定功率能力

63200系列電子負載提供獨特的浪涌負載模擬能力，可使 63200系列電子負載功率瞬間過載2.7倍的額定功率。此特性非常適合應用在待測物進行瞬間峰值功率的供給能力，電漿電視(PDP)電源就是一種典型的應用，其他應用則例如電池的 3C放電、斷路器與無熔絲開關的過載(300%至1,000%)測試、汽車引擎啟動時的負載模擬及直流馬達的啟動模擬等。

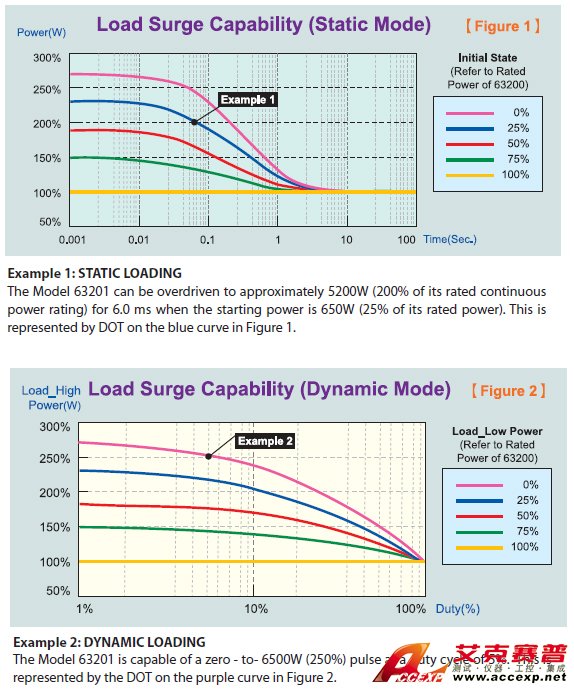

依據63200系列電子負載的初始負載情況，會有不同的浪涌負載能力，如圖1與圖2的關系圖所示，圖中顯示的是初始負載與可過載的最大負載能力與時間關系。當使用浪涌負載功能時，如果超出圖1及圖2中所顯示的最大浪涌負載能力時，電子負載會顯示過功率保護(OPP)，并停止拉載。

注 1 :于穩態模式(Static Mode)下，初始狀態需至少持續拉載1秒以上。
注 2 :此浪涌負載能力會因為負載的溫度上升而有下降(de-rating)的特性。(參考注1的規格)
注 3 :圖1與圖2的范例是以63201為例子，63201的規格為2,600W/300A/1-80V。
注 4 :型號63211/63212不支援此功能。

時間量測

63200系列包含獨特的時間與量測功能設計，量測范圍為2 秒~99,999秒，此精準的時間量測特性可應用在電池放電測試與其他相同應用上，使用者需在進行電池放電測試時設 定終止拉載電壓及停止拉載時間。例如 : 當按下Load ON開始拉載，63200系列的內部計時器會自動開始計數，直到電池電壓降至所設定的終止電壓或當按下Load OFF停止拉載，計時器才會停止計數。時間量測功能可應用在電池與超電容的放電時間、保險絲及斷路器的跳脫時間和其他相同應用等。

產品應用

電源供應器測試

電源供應器在電子電機的領域里扮演著非常重要的角色，電源供應器在各式應用中扮演各種不同的型態。例如，AC/AC電源供應器中的不斷電系統(UPS)與AVR、AC/DC電源供應器中的伺服器電源、AC/DC電源供應器中的逆變器(Inverter)，將電池的直流輸出轉換成家用交流電。近來，DC/DC 的轉換器(Converter)已經廣泛的被使用在電池電力元件上，如手機和筆記型電腦等，隨著各種不同的負載模式，致茂63200系列電子負載能夠測試各種不同的直流輸出電源供應器，或經過整流器后直接對交流輸出的電源供應器進行測試。

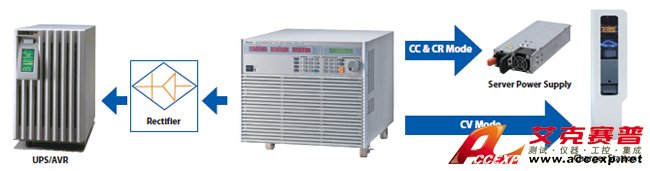

Power Supply Testing

電子元件測試

幾乎所有電子設備都需要內建一電源供應器，無論在研發階段或在品質檢驗階段，直流電子負載是一個非常重要的測試設備。例如：不斷電系統(UPS)中整合了AC/DC、DC/DC及 DC/CA三級，此三級皆需進行測試，63200系列電子負載就可針對不斷電系統進行AC/DC及DC/DC級的測試。
