艾克賽普 Chroma 8491 LED電源自動測試系統
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 8491 LED電源自動測試系統是艾克賽普公司全權代理Chroma公司的產品，以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 8491 LED電源自動測試系統的產品特性和功能應用，如有疑問或者需要相...
- 產品介紹

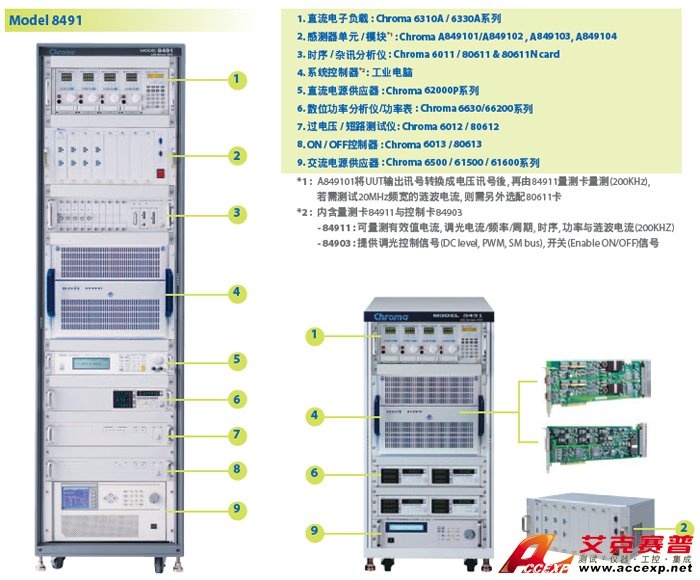

1.直流電子負載：Model 6310A/6330A系列
2.感測器單元及模組*1：Chroma A849101/A849102/A849103
3.時序/雜訊分析儀：Model 6011/80611 + 80611N*2
4.系統控制器*1：工業電腦
5.直流電源供應器：Model 62000P系列
6.功率分析儀：Model 6630/6632功率分析儀；Model 66200系列數位式功率表
7.短路及過電壓保護測試器：Model 6012/80612
8.電源控制器：Model 6013/80613
9.交流電源供應器：Model 6500/61500/61600系列
*1 : A849101將UUT輸出訊號轉換成電壓訊號后, 再由84911量測卡量測(200KHz),若需測試20MHz頻寬的漣波電流,
則需另外選配80611卡
*2 : 內含量測卡84911與控制卡84903
- 84911 : 可量測有效值電流, 調光電流/頻率/周期, 時序, 功率與漣波電流(200KHZ)
- 84903 : 提供調光控制信號(DC level, PWM, SM bus), 開關(Enable ON/OFF)信號
Chroma 8491 LED電源自動測試系統是測試LED電源的最佳測試系統，它可支援同時一次測多顆待測物，大幅提升生產線產能，也可選擇多種硬體包括輸入端的交流電源供應器或直流電源供應器、精準的數位功率表、PCI介面的功能卡、感測器單元、感測器模組, 還有業界第一臺特殊為LED 電源輸出拉載設計的專用電子負載。
此系統搭配的PCI介面的功能卡– LED電源量測卡與控制卡，其主要功能在量測調光電流/頻率/周期占空比與提供調光控制訊號(直流電壓, 脈波寬度調變, SM BUS) 與致能開關訊號。另外，也可利用時序/雜訊量測卡來作為20MHz 頻寬下的漣波電流量測。
Chroma 8491 自動測試系統配備了針對待測物(LED 電源應用于照明) 特性優化后之標準測試項目，使用者只需在標準測試項目上定義測試條件和測試規格即可測試。
Chroma 8491 自動測試系統軟體運行于Windows98/2000/NT/XP 環境下，在簡單易學的Windows環境下為測試工程師提供專用的電源測試系統，并且方便使用Windows資源。
優化的測試項目
Chroma 8491 自動測試系統配備了針對待測物(LED 電源應用于照明)特性優化后之標準測試項目，使用者只需在標準測試項目上定義測試條件和測試規格即可測試。
優化后的測試專案涵蓋了6類電源測試要求，輸出特性 (OUTPUT PERFORMANCE) 檢測待測物的一般性能，輸入特性 (INPUT CHARACTERISTIC) 檢測電源的輸入?yún)?shù)，穩定度測試 (REGULATION TESTS) 檢測待測物在輸入電源和負載變化時的穩定性。時序和瞬態(TIMING & TRANSIENT)測量開機，關機時的暫態狀態及各事件的時間，保護測試(PROTECTION TESTS) 觸發電源的保護電路，特殊測試(SPECIAL TESTS) 提供了測試電源的特殊功能與方法。
|
輸出特性測試 1. 直流輸出電壓 2. 直流輸出電流 3. 漣波電流 (峰對峰值與有效值) 4. 調光電流 5. 調光頻率 6. 調光周期 7. 效率 8. 測試中調整 |
輸入端特性測試 9. 涌浪電流測試 10. 輸入有效值電流 11. 輸入峰值電流 12. 輸入功率 13. 輸入電流諧波 14. 輸入功率因素 15. 輸入電壓緩升/降測試 16. 輸入頻率緩升/降測試 17. 輸入斷電測試 18. 輸入電源失真模擬 |
穩定度測試 19. 電流穩定度 20. 電壓穩定度 21. 綜合穩定度 時序以及暫態特性測試 22. 開機時序 23. 關機時間 保護特性測試 24. 短路測試 25. 過電壓保護 26. 超載保護 27. 過功率保護 特殊測試 28. GPIB 讀/ 寫 29. RS-232 讀/ 寫 |
