首頁 > 產品展示 > 其他 > 其他儀器與工具 >

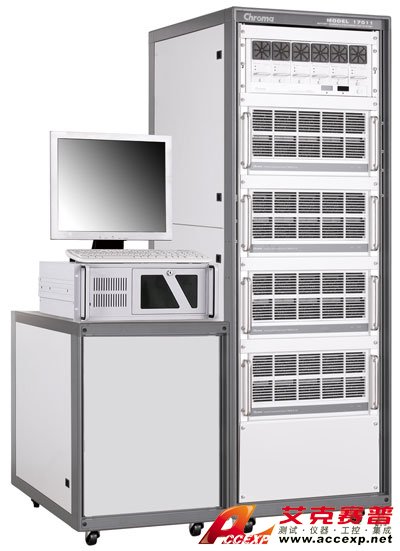

艾克賽普 Chroma 17011 可編程電池充放電測試系統

名稱：其他儀器與工具

品牌：

型號：

簡介：艾克賽普 Chroma 17011 可編程電池充放電測試系統是專為鋰離子二次電池與電氣二重層電容(EDLC)測試而開發的高精密設備，適合用于壽命試驗、產品進出貨檢驗、產品特性篩

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

艾克賽普 Chroma 17011 可編程電池充放電測試系統是專為鋰離子二次電池與電氣二重層電容(EDLC)測試而開發的高精密設備，適合用于壽命試驗、產品進出貨檢驗、產品特性篩選、材料實驗、小批量試產等用途。

艾克賽普 Chroma 17011 可編程電池充放電測試系統具備快速輸出與量測記錄的能力，高精準度的規格保障測試品質，性能穩定適用于各種需要可靠數據的測試場合；彈性的編程功能可針對各通道單獨下配方，各通道完全獨立測試運行。模組化多通道的設計架構，可依據測試需求數量作配置，同時，支援通道并聯輸出功能，能彈性的組合做更大電流測試，應用范圍涵蓋各類型大小容量的單體鋰離子電池測試，或更大容量的電池模組特性測試，不必因為產品差異而購買多種規格設備，達到設備高利用率。

艾克賽普 Chroma 17011 可編程電池充放電測試系統控制方式需以外部電腦連線進行，透過Ethernet通訊介面，可單獨的對各通道編程及控制，內建多種測試模式，可以實現CC-CV恒電流轉恒電壓、CC恒電流、CP恒功率的充電與放電測試，電池DCIR直流內阻測試，超電容的電容量測試、直流電阻測試；每種測試模式依據設定的時間、電壓、電流或功率條件作工步轉換；資料收集內容包含回傳測試工步、狀態、電壓、電流、容量等數據，采樣方式也有多種彈性可選擇，可依據時間、電壓、電流或容量的條件來決定。

針對測試應用艾克賽普 Chroma 17011 可編程電池充放電測試系統做了多項安全設計，在啟動測試前進行接觸檢查與極性檢查來確認回路狀態，確保充放電動作安全，在測試過程有過電壓、過電流、過容量、回路電阻等異常檢出功能，保障測試過程安全；另有資料保存機制，當遇到電腦短時異常與瞬時斷電異常可將資料保存于記憶體不遺失并記錄中斷狀態，重新啟動后可選擇繼續測試。

在電氣二重層電容(EDLC)測試上提供內建 IEC 62391(同EIAJ-2377)之容量(Capacitance)及內阻(DCR)之量測解決方案，讓使用者不必自行編寫計算式與資料統計，就可直接得到依據法規之精神所計算的容量與內阻值。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 17011 可編程電池充放電測試系統的產品特性和功能應用，如有疑問或者需要相關資料，請聯系長沙艾克賽普儀器設備有限公司m.kafenchem.com，可提供樣機和相關工程師上門演示溝通，聯系電話：0731-84284278 84284378。

艾克賽普 Chroma 17011 可編程電池充放電測試系統產品特性：

高精度輸出與量測最高達0.02%

獨立通道執行及測試

通道并聯輸出功能，最高輸出600A

高取樣速率，最快10ms

CC/CC-CV/CP充放電模式彈性的取樣記錄方式 (Δt, ΔV, ΔI, ΔQ)

即時擷取數據與紀錄 (Q, Vt, It, time )及工步截止?fàn)顟B(tài)(Q, V_end, I_end, time)

線性電路設計，低漣波電流(17202-5-20及17202-5-30)

內建兩種電池DCIR測試功能，提供快速及容易的DCIR測試(DCIR=Ro+Rp , ACIR≅Ro)

內建EDLC 之 C (Capacitance, F)與DCIR測試功能，提供快速及容易的測試結果產出(17202-5-20及17202-5-30專用)

即時外部回路電阻監測功能

模塊化設計易於組裝及維修(17202-5-20及17202-5-30專用)

搭配冗馀式直流電源，避免電源故障因素對壽命試驗造成影響(62000B專用)

放電能源回收功能(A691103專用)

艾克賽普 Chroma 17011 可編程電池充放電測試系統功能應用：

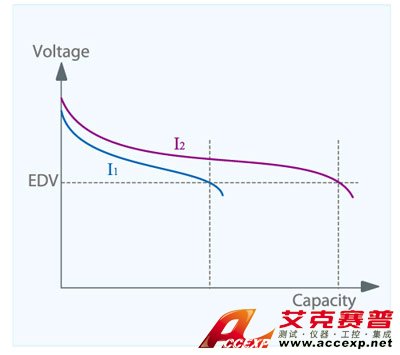

艾克賽普 Chroma 17011 可編程電池充放電測試系統電池容量測試應用
電池芯容量通常是以放電電流及時間兩個條件積分而成，故測試容量時的放電電流將影響最后容量的測量，每顆電池雖有制造商標示之規格，在其常用低充放電率來進行容量測試，但動力電池應用經常在高于高充放電率狀態下在進行充電與放電，若僅參考規格來設定電力電池的容量將與實際容量有落差。在實務上需參考最終動力電池之充放電速率來針對其電池芯進行測試，將可得到較準確的動力電池容量。

循還壽命測試

艾克賽普 Chroma 17011 可編程電池充放電測試系統電池循環壽命測試應用
電池之充放電使用壽命不只是動力電池需要，所有電池芯產品都有相同之測試條件，其測試是依照評估者先行定義的充放電條件做為一個周期，反復測試同一顆電池芯，評估此電池直到測試終止條件到達前，正確地執行過幾個周期，即為此電池之循環周期，而循環 周期次數愈多，代表此電池芯之壽命愈長。進而以同樣測試條件測試不同種類的電池芯，來評估性能優劣，或用來評估某一產品最適合的充放電條件與使用條件。

容量測試

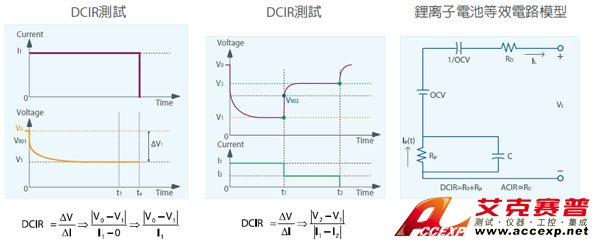

艾克賽普 Chroma 17011 可編程電池充放電測試系統電池直流內阻測試應用
內電阻值的大小關系著動力電池可應用充/放電流大小，內阻越大效率越差且形成發熱溫升，傳統 使用LCR meter 1Khz 的量測方法，只能評估出接近Ro(趨近ACIR)的電阻性傳導所形成的電池瞬間電力出輸出阻礙，但無法評估在電化學轉態時所產生的延遲，而基于圖三之等效電路圖，DCIR的評估即包含ACIR的阻值。故動力電池所使用的電池芯都應經過DCIR的特性評估。DCIR的評估方式根據BS EN 61960的精神，可以用此測試波形，利用二個不同之加載電流之電流差與電壓差來計算 DCIR值。

電池直流內阻測試應用

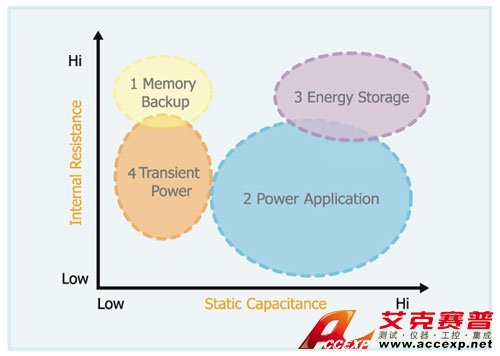

EDLC 測試條件之應用特性分類
EDLC 之測試為依照其產品之實際應用來區分不同之測試條件。按IEC 62391法規之分類，基本上 EDLC 之產品應用分做四類 1. 記憶體備用電能應用、2. 電力應用、3. 儲能應用、4. 瞬變電源應用。不同測試應用代表不同的測試條件，而測試者應選擇合適的測試設備與測試電流，與測試設備之精度。

EDLC 測試條件之應用特性分類

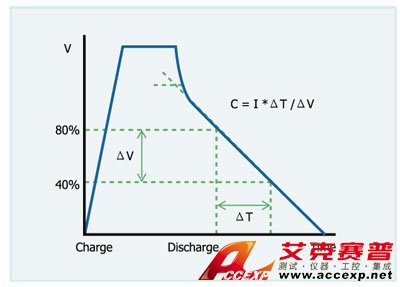

EDLC 容量(Capacitance)測試曲線
根據EDLC測試法規IEC 62391，在測試容量前，EDLC必需確定其經過CV充電程序并且已經完成充電后，其容量測試是以上述放電電流進行CC放電，放電程序完成后，取放電曲線上EDLC之額定電壓的80%電壓點及額定電壓的40%電壓點，二點間的放電能量與間距時間，來計算此EDLC的容量。

EDLC 容量(Capacitance)測試曲線

艾克賽普 Chroma 17011 可編程電池充放電測試系統電池容量測試應用

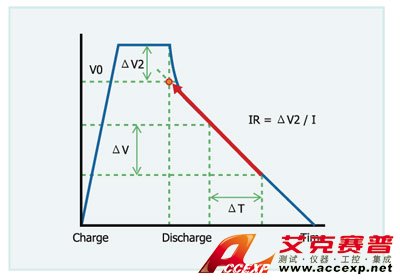

根據EDLC測試法規IEC 62391，同測試容量之步驟，EDLC必需確定其經過CV充電程序并且已經完成充電后，其容量測試是以上述放電電流進行CC放電，放電程序完成后，取放電曲線上線性的區域之線段，并延申至放電之時間點取其與額定電壓間之電壓差與放電電流，來計算DCIR值。

電池容量測試應用
