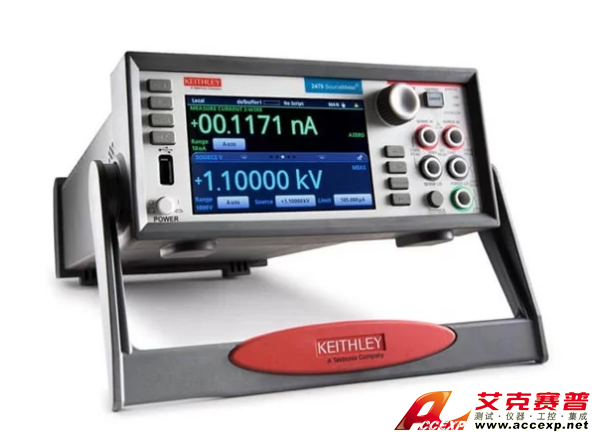

Keithley吉時利 圖形化SMU數字源表2400
名稱：其他儀器與工具
品牌：
型號：
簡介：Keithley吉時利 圖形化SMU數字源表2400系列 SMU 儀器提供四象限精密電壓和電流源/負載，外加直觀觸摸屏用戶界面上的測量。這些儀器可同時提供 10 fA - 10 A 脈沖電流和/或 100nV - 200V 電壓（實現 10...
申請服務
- 產品介紹
Keithley吉時利 圖形化SMU數字源表2400專用于要求緊密結合源和測量 的測試應用。全部數字源表型號都提供精密電壓源和電 流源以及測量功能。每款數字源表既是高度穩定的直流 電源也是真儀器級的6位半萬用表。此電源的特性包括 低噪聲、精密和回讀。此萬用表的功能包括可重復性高 和低噪聲。最終形成了緊湊、單通道、直流參數測試儀。 在工作時，這些儀器能用作電壓源、電流源、電壓表、電 流表和歐姆表。通信、半導體、計算機、汽車和醫療行業 的組件和模塊制造商會發現吉時利數字源表是適于特 性分析和生產測試等廣泛應用的重要源表。
Keithley吉時利 圖形化SMU數字源表2400主要特性
- 集5臺儀器的功能于一體（IV源、IVR 測量）
- 6種模式：20W~100W直流、1000W脈沖、1100V至1μV、10A至10pA
- 源和阱（4象限）工作
- 0.012%基礎測量精度（6位半分辨率）
- 2線、4線和6線遠程電壓源和測量感測
- 1700讀數/秒（4位半分辨率），通過GPIB
- 通過/失效比較器用于快速排序/分選
- 提供高速感測線接觸檢查功能
- 可編程DIO端口用于自動化/處理程序/探針控制
- 標準SCPI GPIB、RS232和吉時利觸發鏈路接口
- 吉時利LabTracer 2.0版I-V曲線跟蹤應用軟件（下載）
Keithley吉時利 圖形化SMU數字源表2400典型應用
設備：
- 分立半導體器件
- 無源器件
- 瞬變抑制器件
- IC、RFIC、MMIC
- 激光二極管、激光二極管模塊、LED、光檢測器
- 電路保護器件：TVS、MOV、保險絲等
- 氣袋
- 連接器、開關、繼電器
測試：
- 漏電
- 低電壓/電阻
- LIV
- IDDQ
- I-V特性分析
- 隔離和印制線電阻
- 溫度系數
- 正向電壓、反向擊穿、漏電流
- 直流參數測試
- 直流電源
- HIPOT
- 絕緣耐壓測試序列舉例
| 型號 | 觸摸屏 | 通道 | 最大電流源/量程 | 最大電壓源/量程 | 測量分辨率（電流/電壓） | 電源 |
| 2401 | 否 | 1 | 1A | 20V | 1pA / 100nV | 20 W |
| 2450 | 是 | 1 | 1A | 200V | 10fA/10nV | 20 W |
| 2400 | 否 | 1 | 1A | 200V | 1pA / 100nV | 20 W |
| 2460 | 是 | 1 | 7A | 100V | 1pA / 100nV | 100 W |
| 2420 | 否 | 1 | 3A | 60V | 10pA / 100nV | 60 W |
| 2461 | 是 | 1 | 10A | 100V | 1pA / 100nV | 1000W |
| 2470 | Yes | 1 | 1A | 1100V | 10fA / 100nV | 20 W |
| 2410 | 否 | 1 | 1A | 1100V | 1pA / 100nV | 20 W |
| 2440 | No | 1 | 5A | 40V | 10pA / 100nV | 50 W |
波形曲線分析解決方案
在 2400 系列圖形化 SMU 上安裝 I-V 記錄器軟件，在功能上替換 Tektronix 576 或 370 等傳統波形記錄器。無需配置掃描或連接到其他軟件，即可快速探尋兩端器件的特征。
制造大功率開關
5G、汽車和替代能源市場對更高效高壓半導體的需求促使對 SiC 和 GaN 等新技術的測試和研究日益復雜。您的測試設備需要發展以跟上步伐。
新推出的 2470 SMU 在擊穿電壓、泄漏電流、隔離測試、耐壓和介電耐壓測試等測量方面新增了多項功能，可讓您更快地了解情況。
使測量登上全新高度
SMU 儀器可捕獲更詳細的設備行為，并在擴展范圍內檢定設備，因此您能更好地了解設備，提高其質量，改善其性能。
特點
- 6½ 位精確分辨率源和測量
- 1 M 個樣點/秒數字化測量速度
- 電流：10nA - 7A 直流，10A 脈沖
- 電壓：200mV - 200V
- 功率：可達 100W 直流 - 1000W 脈沖
直觀 UI。 智能且快速。
在直觀、多點觸控用戶界面上能測量、查看和發現更多細節，從原始讀數到直方圖，再到基于時間和基于電壓/電流的波形，并且能更快速地獲得答案。
特點
- 五英寸觸摸屏，具有精心設計的顏色組合和屏幕布局
- 簡單的導航和一級菜單及設置
- 可存儲 2750 萬個數據，具有時間標記，全部可在儀器上查看
緊湊集成儀器的優點
通過在單臺裝置中連接源和測量電路，這些儀器能 提供多種優于單獨的源和測量?jī)x器構建的系統。例如， 它們極大地縮短了測試站開發，建立和維護所需的時 間，同時降低了購買系統的整體成本。通過去除與使用 多臺儀器相關的復雜同步和連接問題，它們簡化了測試 過程本身。而且，緊湊的半機架尺寸節省了測試架或測試臺的寶貴“空間”。
集5種儀器功能于一體（IV源、IVR測量）
源測量?jī)x器的精密耦合特點相對分立儀器具有許多優點。例如，它具有更短的測試時 間，通過減少GPIB的流量并簡化了遠程編程接口。它還保護被測設備在偶爾過載、熱失控 等情況下不被損壞。電流源和電壓源都可設置回讀使器件測量完整性最大化。如果回讀 達到可編程容限的極限，那么該源就被鉗位在此極限，從而提供錯誤保護。
I-V特性分析

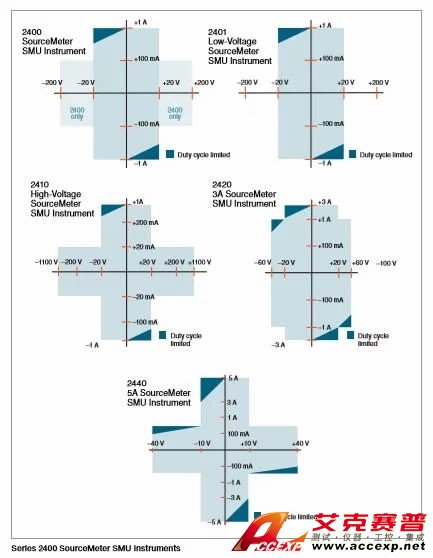

所有數字源表均提供4象限工作。工作在第1和第3象限時，作為電源向負載輸出 功率。工作在第2和第4象限時，作為阱（負載）吸收能量。在源或阱工作期間都能測 量電壓、電流和電阻。
自動化以提高速度
吉時利數字源表提高了生產測試的效率。它 能在提供電壓源或電流源的同時進行測量，無需 更改連接，因此適合于在不間斷生產環境中可靠 地工作。為了提供生產應用所需的吞吐率要求， 數字源表具有許多內建功能因而能運行復雜的 測試序列，無需速度較低的計算機控制或GPIB通 信。
標準掃描和定制掃描

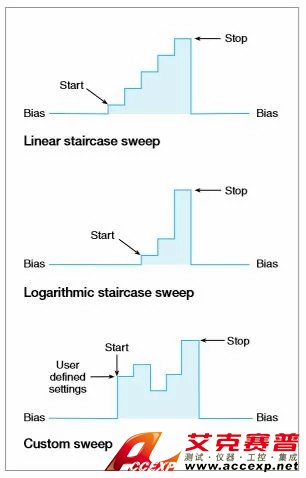

掃描方案采用自動化鉤子極大加快 了測試。三種基本掃描波形可設置為單事件或連 續工作，因而非常適于I/V、I/R、V/L和V/R特性分 析。
- -線性階梯掃描：從起始電平到終止電平使用相等的線性步長
- -對數階梯掃描：按照每十個單位指定的步數按對數量比例進行掃描
- -定制掃描：通過指定測量點的數量和每個點的輸出電平，支持設立專用掃描
- -達1700讀數/秒（4位半分辨率），至GPIB總線
- -5000個讀數可以存儲在非易失緩沖存儲器中
內建測試定序儀（源存儲器列表）
源存儲器列表提供了更快捷、更方便的測試，您能設置和執行多達100種不同的測試并 能實現無PC干預的運行。
- -存儲多達100種儀器配置，每種均包含源設置、測量設置、通過/失效標準等。
- -通過/失效極限測試速度達500μs/測試點
- -板上比較器消除了當發送數據至計算機分析時產生的延遲
- -內建、用戶定義的數學函數用于計算推導參數
|
測試 |
通過/失效測試 |
如果測試通過 |
如果測試失敗 |
|

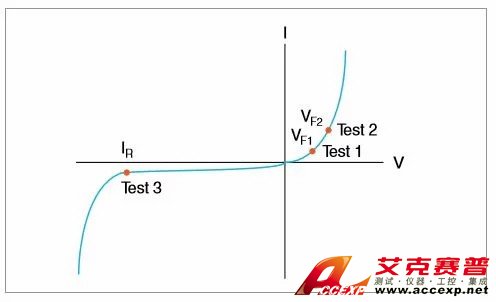

測試 1 |
檢查VF1在100mA的通過/失效界限 |
轉到測試2 |
1. 將器件歸為不合格 |
|
測試 2 |
檢查VF2在1A的通過/失效界限 |
轉到測試3 |
|
|
測試 3 |
檢查在-500V的漏電流并測試通過/失效界限 |
1. 將器件歸為合格 |
數字I/O接口
數字I/O接口能將數字源表連接至許多流行的組件處理程序，包 括Aetrium、Aeco和Robotronics。此接口的其它功能包括：
- 緊湊的系統集成用于分選和排序等應用
- 內建組件處理程序接口
- 測試開始和測試結束信號
- 5V、300mA電源
- 可選擴展器附件（2499-DIGIO型）增加16條數字I/O線
觸發鏈路接口
全部數字源表都包含吉時利專有的觸發鏈路接口，能與許多吉 時利許多其它儀器建立高速、無縫的通信。例如，使用觸發鏈路接口 連接數字源表和7000系列開關系統以實現完整的多點測試方案。在 獨立于計算機和GPIB的高速測試序列過程中，通過觸發鏈路，7000系 列開關系統可被數字源表控制。
可選接觸檢查功能
在自動測試序列開始之前，接觸檢查功能可以快捷、容易地驗 證是否連接良好。這消除了由于接觸疲勞、破損、玷污、松動或連接 中斷、繼電器故障等產生的測量誤差和不真實的產品缺陷。此功能 的一些性能如下：
- 350μs驗證和通知處理時間
- 數字源表的輸出在出錯之后自動關閉并且直至確認接觸良好后再 激活，進而保護被測器件不被損壞并保護控制器不受潛在的安全 性威脅。
- 3個通過/失效閾值：2Ω、15Ω和50Ω
- 在工作過程中，沒有能量通過被測器件
- 從前面板使能或遠程通過GPIB使能
- 3種故障通知方法

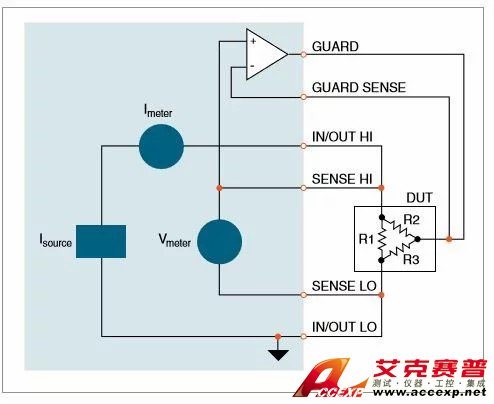

6線歐姆電路。因?yàn)榇箅娏鞣雷o(hù)使R2兩端電壓為0V，所以全部測試電流通過R1。
獨有的6線電阻測量方法

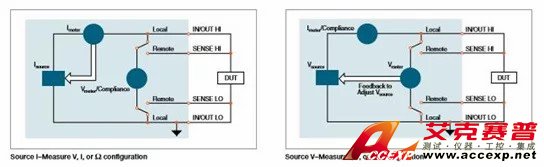

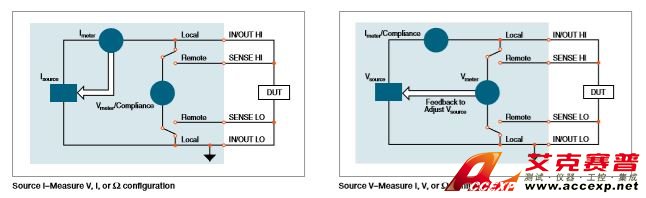

數字源表能進行標準4線、分裂Kelvin以及6線、帶防護的電阻測 量并且能配置為恒流或恒壓方法。6線測量方法：
- 除了4線感測和源測試線之外，還使用防護和防護感測線。
- 鎖定并行電流路徑，當測量電阻排或混合電路隔離被測元件時
- 允許用戶用2400系列源表簡捷地配置和繪制數據，從而能輕易實 現兩臺、三臺和四臺終端器件的特性分析
