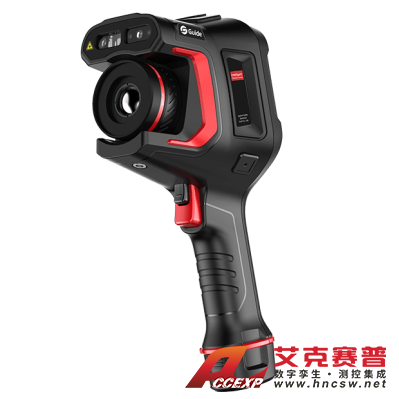

高德智感 智能型紅外熱像儀PL610
名稱：紅外熱像儀
品牌：高德智感
型號：PL610
簡介：PL610智能型紅外熱像儀，這是一款專為工業領域研發的高精度紅外測溫熱像儀。 它延續經典的“錘子”造型，內置自研高靈敏度紅外探 測器，搭配1300萬可見光相機， 5大對焦模式，幫助用戶直觀查看目標高清圖像及溫度細節。30Hz紅外幀頻，可快速...
申請服務
- 產品介紹
PL610智能型紅外熱像儀，這是一款專為工業領域研發的高精度紅外測溫熱像儀。 它延續經典的“錘子”造型，內置自研高靈敏度紅外探 測器，搭配1300萬可見光相機， 5大對焦模式，幫助用戶直觀查看目標高清圖像及溫度細節。30Hz紅外幀頻，可快速、精準獲取運動目標更多溫度數據，遠超同級別產品。
480×360紅外分辨率
800W可見光像素
30Hz幀頻
OTA在線升級
高靈敏度紅外探測器
全新一代自研紅外焦平面探測器，紅外分辨率480x360，搭配超分辨重建，讓畫質更清晰
IRGD幀頻 30Hz
原始數據的紅外視頻，幀頻最高可達30Hz，并可隨時截屏進行溫度分析
測溫范圍廣，適用場景豐富
測溫范圍-40~650℃，加裝高溫鏡頭后，最高可到2000℃
直觀 溫度數據實時呈現
全紅外、可見光、MIF、畫中畫四種圖像模式，均可直觀查看目標溫度數據，并可自動呈現全屏最高溫、最低溫、中心點溫度
OTA在線升級，設備常用常新
設備連接網絡即可實現固件升級
解決方案
紅外熱成像在智能制造行業中的應用
在食品包裝、汽車制造、半導體及電子制造等應用領域，紅外熱成像持續監控，檢測出熱的分布不規則問題，用于改善生產效率。紅外熱成像作為一種遠距離非接觸式溫度測量技術，可廣泛應用于智能制造過程，是生產過程中檢測、控制的關鍵。
包裝箱熱熔膠檢測
在食品包裝應用領域，紅外熱成像持續監控，檢測出熱的分布不規則問題，分析判斷涂膠的有無，用于改善生產效率。
卡車懸架震動測試
對卡車做整體的震動疲勞耐久試驗，尤其關注板簧彈性元件的耐久性測試。在震動過程中，板簧有明顯的溫升，可以通過紅外熱像儀監測整個測試過程，得到整個過程的溫升趨勢。
光纖熔接溫度監測
在整個熔接過程中對熔接點實時測溫，溫度達到設定值如焊劑熔點溫度后輸出信號，熔接設備停止升溫，配合光學成像系統確認焊劑熔化和熔接情況。
PCBA檢測
利用紅外探測PCBA上每個電子元器件產生的熱信號及溫度分布圖像與預定義的標準是否完全對應，可以作為檢測PCBA質量的一種簡單和高度自動化的方法，來檢測微小元器件的缺陷，保證PCBA電氣性能正常，合格入庫。
紅外熱成像在機械電氣的行業應用
設備運維過程中，經常需要進行預防性維修工程，以保障設備的正常使用壽命。紅外熱像儀作為溫度測量和測試工具，有助于優化生產過程和監測質量控制過程，可以檢測和排除機械設備和電氣及動力系統故障。
機械設備
機械設備種類繁多，如泵、流程閥門、存儲罐、輸油管路、傳輸帶等，當機械設備運行時，因受力不均或負載過重時，容易造成設備損壞，影響設備使用壽命，紅外熱成像儀可以快速查看設備運行過程中溫度變化，從而預防性判斷設備運行狀態，及時排查機械設備潛在故障。

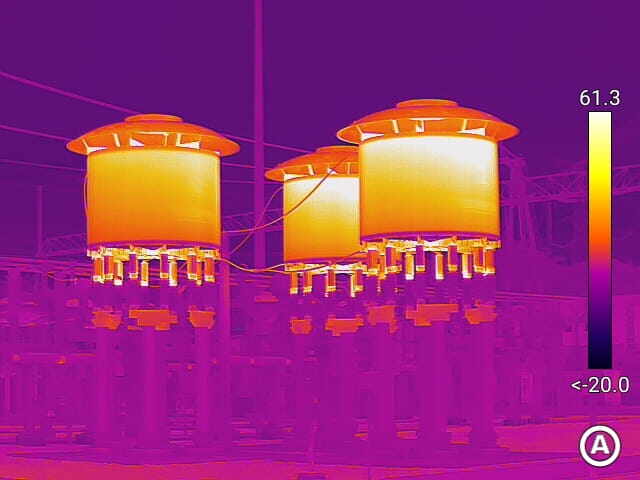

電氣設備
幾乎所有電氣設備在發生故障之前，溫度都會隨之升高，紅外熱像儀能夠正確引導預防性維護專家，發現接頭松動或接觸不良，不平衡負荷，過載，過熱等隱患，對電氣或設備的運轉情況進行準確判斷。
動力設備
動力設備如蒸汽鍋爐、蒸汽機、發電機、柴油機等，在設備運行工作中，因動能與電能負荷不均時，容易造成動力設備損壞，影響使用壽命，紅外熱成像測溫儀可以快速呈現動力設備運行狀態，及時檢測和排查動力系統故障問題。
紅外熱成像在智能硬件中的應用
智能硬件是通過軟硬件結合的方式，對傳統設備進行改造，進而讓其擁有智能化的功能。高德智感微型智能模組，將紅外熱成像做到低成本、小型化、低功耗、易于集成，廣泛應用于傳統的硬件設備中，賦予設備智能化溫度感知、夜視探測等應用。
智能家電
熱成像做為一個智能傳感模塊，可實現溫度的測量、人員判斷 、防火監測等應用，可以賦能于空調、電視、油煙機等家用電器設備中。
外置終端——智能手機紅外熱成像配件
MobIR Air紅外手機配件，可將您的手機迅速變成一臺熱像儀，讓您擁有肉眼不具備的觀測能力，既可以在黑暗中視物，還能夠輕松探測一切物體的溫度。其體型輕巧，功耗低，性能強大。即插即用，不受電源限制，有手機即可使用。
媒體庫
技術參數
Model | PL610 |
圖像和光學 | |
探測器類型 | 非制冷氧化釩, 7.5~14μm |
紅外分辨率 | 480×360@12μm |
超分辨率技術 | 支持, 提升至960×720 |
NETD | 45mK |
紅外幀頻 | 30Hz/9Hz |
焦距 | 17.7mm |
視場角 | 25°×19° |
空間分辨率 | 0.91mrad |
最小成像距離 | 0.15m |
距離系數比 | 1099:1 |
對焦方式 | 手動/自動/觸控對焦/連續自動對焦 |
數字變倍 | 1.1x~16x |
測量與分析 | |
測溫范圍 | 支持自動切檔: -40°C~150°C, 0°C~650°C, 500°C~2000°C (需加裝高溫鏡頭) |
測溫精度 | ±2°C或±2%, 取大值 |
分析對象 | 測溫點/線/區域共12個 |
溫度閾值報警 | 支持圖像/語音/閃光燈報警 |
其他 | 支持等溫線, 智能描邊, 溫度特征面積測量 |
圖像顯示 | |
顯示屏 | 4.3英寸LCD觸摸屏, 800×480像素 |
圖像模式 | IR, VIS, MIF, PIP |
調色板 | 15種: 白熱, 鐵紅, 北極, 熱鐵, 彩虹2, 彩虹1, 熔巖, 醫療, 描紅, 黑熱, 藍熱, 深褐, 綠熱, 冰火, 琥珀 |
圖像調節 | Level Span模式: 自動, 半自動, 手動 |
數碼相機 | 8MP |
功能 | |
激光 | 激光 (指示/測距0.1m~40m) |
拍攝 | 拍照 (支持全景拼接); 錄像 (支持雙光視頻錄制) |
云服務 | 支持 |
其他 | 自定義實體按鍵, 語音全能助手, OTA升級 |
存儲與傳輸 | |
存儲介質 | 內置64G, 外置SD卡 (標配64G, 最大支持256G) |
圖片存儲 | Jpg格式 (帶溫度數據) |
視頻存儲 | MP4格式 (不帶溫度數據), 可同步錄制音頻; Irgd格式 (帶溫度數據), 最大30Hz (可選), 可進行溫度分析 |
對外接口 | Type-C, SIM卡槽, SD卡槽, 三腳架接口 |
4G (標配模塊) | 4G (標配模塊) |
藍牙 | 藍牙5.0, 支持藍牙傳圖 (僅安卓手機) |
WIFI | 支持 |
電源系統 | |
電池類型 | 內置可充電鋰電池 |
電池工作時間 | 4小時 |
環境參數 | |
工作溫度 | -20°C~50°C |
防護等級 | IP54 |
跌落 | 2m跌落 |
物理參數 | |
硬件模塊 | 照明燈×2, 麥克風, 揚聲器, 電子羅盤, GPS |
重量 | 1.2kg (含電池) |
尺寸 | 292×125×125mm |
配套軟件 | PC端:ThermoTools; 手機端:Thermography (iOS/Android) |
標準配置 | 主機 (含鏡頭), 鏡頭前蓋, 鏡頭后蓋, 鋰電池 (2個), 電源適配器, 雙頭Type-C數據線, USB-A轉Type-C數據線, Type-C轉RJ45網卡, 網線, SD卡 (64GB), 腕帶, 肩帶, 硬質便攜箱, 配件清單卡, 快速操作指南, 資料下載卡 (分析軟件+用戶手冊), 合格證, 出廠合格證明 |
選配件 | 座充, 電池, 選配鏡頭 (44°, 15°, 7°, 高溫鏡頭), 便攜包, 三腳架, 藍牙耳機, 擴展塢 |
* 以上數據均為實驗室特定測試環境下所得，但是受外部環境多重因素影響，您的測試結果可能有所不同。所有產品信息均以實物為準。制造商保留更改技術規格的權利，恕不另行通知或承擔任何責任。
