艾克賽普 能源回收式電池模組測試系統解決方案17040是專為高功率二次電池組測試而開發的高精密充放電設備，具有能源回收功能，可節省放電過程所消耗的大量電能，即使動態充放電，也能確保電網端維持穩定，不致因諧波污染影響其他設備。并將電池組放電產生的電能回收到電網再利用，解決傳統的設備放電能量虛耗，以及空間熱處理不易的問題，符合環保需求。


艾克賽普 能源回收式電池模組測試系統解決方案17040具備信道并聯與動態工況仿真功能，并聯功能可提升最大充放電電流和功率，增加設備使用上的效益與彈性，可達到設備高利用率。動態工況仿真功能可讓用戶加載行車路譜的電池波形，可選擇電流或功率兩種模式來適用不同標準(NEDC/FUDS)的要求。雙向架構可確保充放電轉態瞬間電流不會中斷，才可精確模擬出行車工況，并能符合ISO、IEC、UL、GB/T 等各式國際測試標準。


艾克賽普 能源回收式電池模組測試系統解決方案17040搭配Battery Pro軟件，具備彈性編輯功能，可進行各信道獨立測試，符合二次電池模塊的各項測試需求，具高度穩定性與安全性，并支持斷電復歸功能，確保測試數據不中斷。


針對電池測試設計多項安全保護機制，測試過程自動偵測過電壓、過電流、過溫度、外部參數判斷等異常訊號，保障測試過程安全。各通道偵測到異常時，啟動中止充放電保護措施，并具備斷電數據保存與復歸測試功能，防范任何數據遺漏的潛在因素。


艾克賽普 能源回收式電池模組測試系統解決方案17040主要特色：

• 可符合動力電池國際標準測試 : IEC, ISO, UL, GB/T 等
• 具備電池放電能量回收再利用功能 (Eff. >90%, PF >0.95, I_THD <5%)
• 具有電壓/電流多檔位自動切換功能
• 高精準度電流/電壓量測(±0.05%FS/±0.02%FS)
• 電流爬升率 2ms (10%~90%)
• 動態(電流/功率)工況模擬測試 : NEDC, FUDS, HPPC 等<
• 具備通道并聯功能
• 報表資料分析功能
• 支援斷電復歸測試功能
• 測試異常自動保護功能
• 電池模擬器功能(選配)
• 高功率檢測設備
  - 電壓范圍 : 60 ~1000V
  - 電流范圍 : 0 ~ 750A
  - 功率范圍 : 0 ~ 300kW
• 客制化整合功能
  - 整合溫控箱
  - BMS 資料讀取判斷
  - 多通道電壓/溫度采集

安全 - 強化風險管控

• 可將測試條件及截止/保護條件，直接加載到充放電機執行，透過內部軟件/硬件達到多層保護功能
• 可整合外部硬件取得各項實時監控參數，如BMS、Data Logger、Chamber、I/O訊號，達到告警/截止/斷電保護功能
• 透過BMS通訊讀值與Data Logger的量測，能監控電池包中的各項電壓/溫度值，并可依照設定值進行實時判斷與保護動作
• 內建多項告警/保護模式: OVP, UVP, OTP, WIR_LOSS, CAL_ERR, POW_ERR, RM

精準 - 提升產品質量

• 高頻取樣量測技術: 最快取樣率50kHz, 確保動態量測精度
• 電壓精度 : ±(0.02% of rdg. ± 0.02% of F.S.)
• 電流精度 : ±(0.05% of rdg. ± 0.05% of r.n.g.)
• 快速響應測試技術 : 電流切換時間5ms(-90% to 90%)，適用于多種測試應用需求
• 自動電壓/電流文件位切換功能: 皆可分為4個檔位，隨著大電流或小電流的動態變化過程，自動調整正確檔位，達到量測精度之優化
• 支持動態工況仿真(Waveform)測試功能，仿真實際行車路況之電流或功率狀態，支持NEDC、FUDS、HPPC等法規測試標準

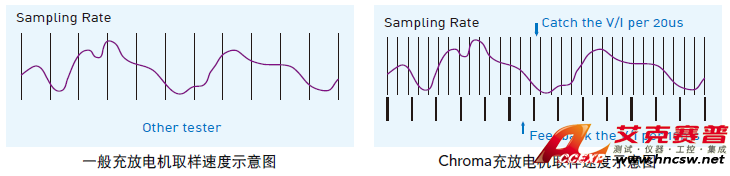

高頻取樣量測技術

一般電池充放電機，直接使用軟件讀取電流值作電量計算，然而軟件的數據讀取速度有限制，將造成動態電流的容量計算誤差過大。Chroma 藉由提高V/I 取樣率，并透過兩次積分法，提供更佳精準的容量計算，電流變化時的數據不遺漏，不受數據傳輸速率影響。

• V/I 取樣率50kHz (每20μs 取樣一點)
• 分段積分模式運算 : 對 I 積分 – 電容量 ; 對 V x I 積分 – 能量

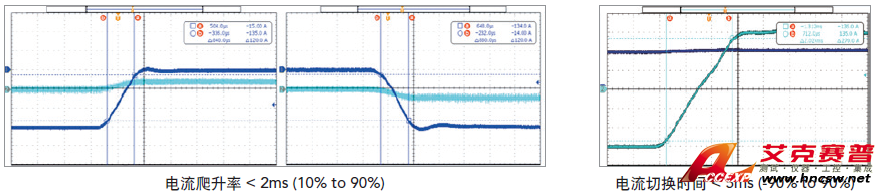

快速響應測試技術

在電流快速響應的同時，可達到優化的充放電模式轉換控制，避免測試過程損傷到待測物。

• Current Ripple Noise <0.5%, Overshoot <1%

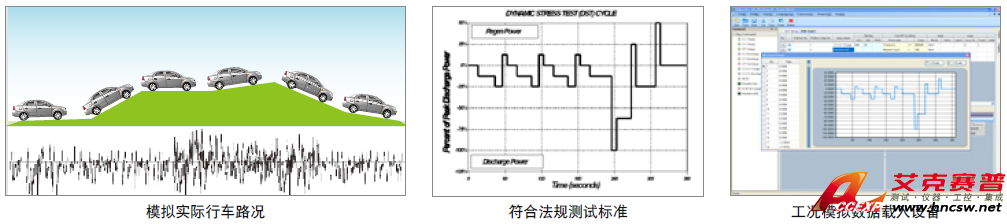

動態工況仿真功能

電池組的使用方式都是快速與不規則的電流充放電變動狀態，透過工況模擬，電池組的使用狀態才能真實的反應在電池上。

• 仿真電池實際使用的動態充放電波形，在此動態電流模式下 (Waveform)，最大放電與最大充電電流變換時間僅需要5ms
• 工步可設定讀取指定計算機內存放電流/功率波形的Excel檔案
• 每通道可儲存720000點, 進行長時間動態測試
• 工況波形變化的間隔時間1ms~10sec.

效益 - 降低營運成本

• 軟硬件之整合/客制能力，如 : BMS、Data logger、恒溫箱、外部訊號、HIL (Hardware in the Loop)
• 提供多種設備外部訊號接口 (CANbus, Ethernet, Analog I/O)，可支持硬件在環測試平臺 (HIL)
• 系統之間具有并聯功能，最大可并聯至600kW, 1500A之規格
• 具備電池充放電機與電池仿真器兩種功能
• 具備高效率之放電能量回收技術

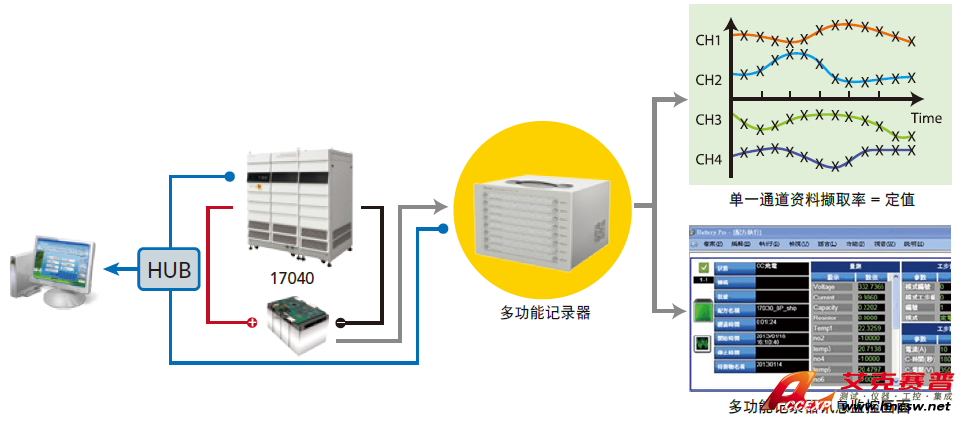

多功能記錄器整合技術

17040系統透過軟體可整合多功能記錄器，在充放電過程中，讀取多組的電壓與溫度紀錄，其條件可轉成保護啟動條件或截止條件。多功能記錄器可達到各通道同步取樣，最快的資料擷取速度為10ms，17040系統則最多可支援多功能記錄器達120通道。

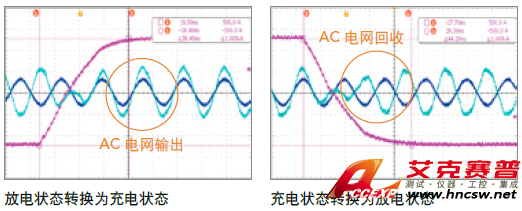

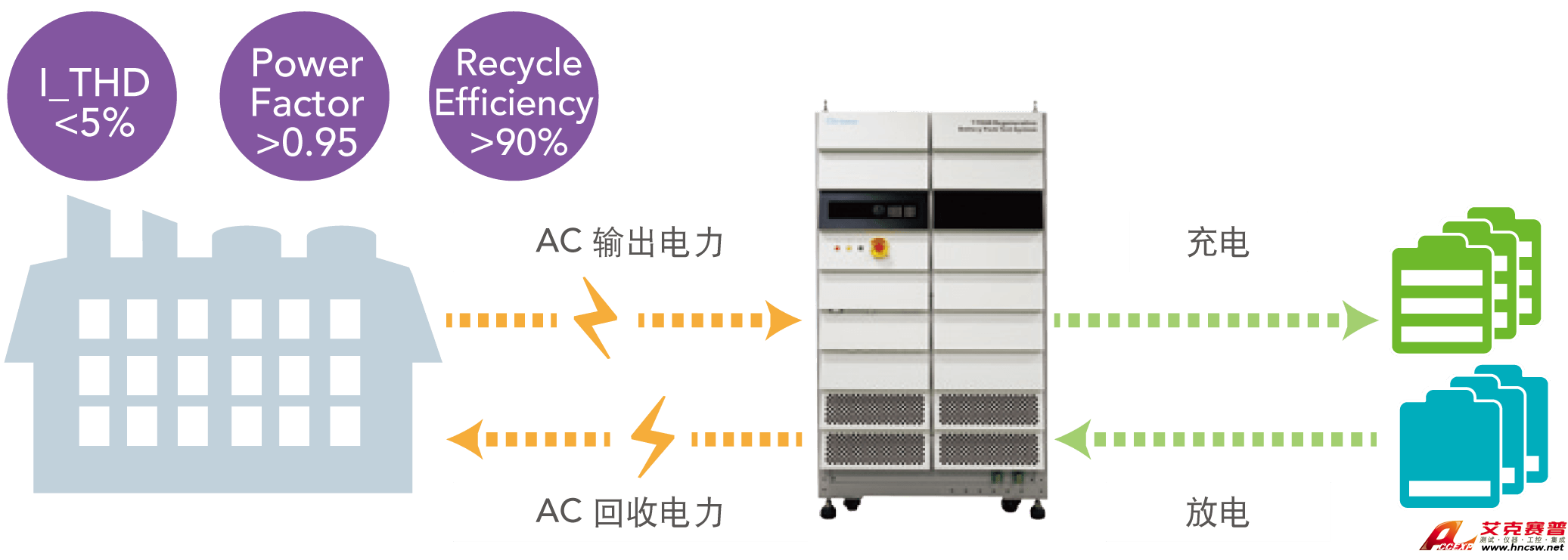

放電能量回收技術

• 采用雙向式電路架構，對電流反向變化能精準控制
• 具有放電能量回收功能 (效率 >90%.)
• 穩態能量回收特性 : 符合太陽能回收電網標準，電流THD < 5%，PF > 0.95
• 動態能量回收特性 : 實時完成瞬時電流之相位轉換，避免電網污染

• 能量回收至電網過程，AC電流波形平順且實時完成相位轉換，可避免測試誤判或造成電網被污染影響其他設備

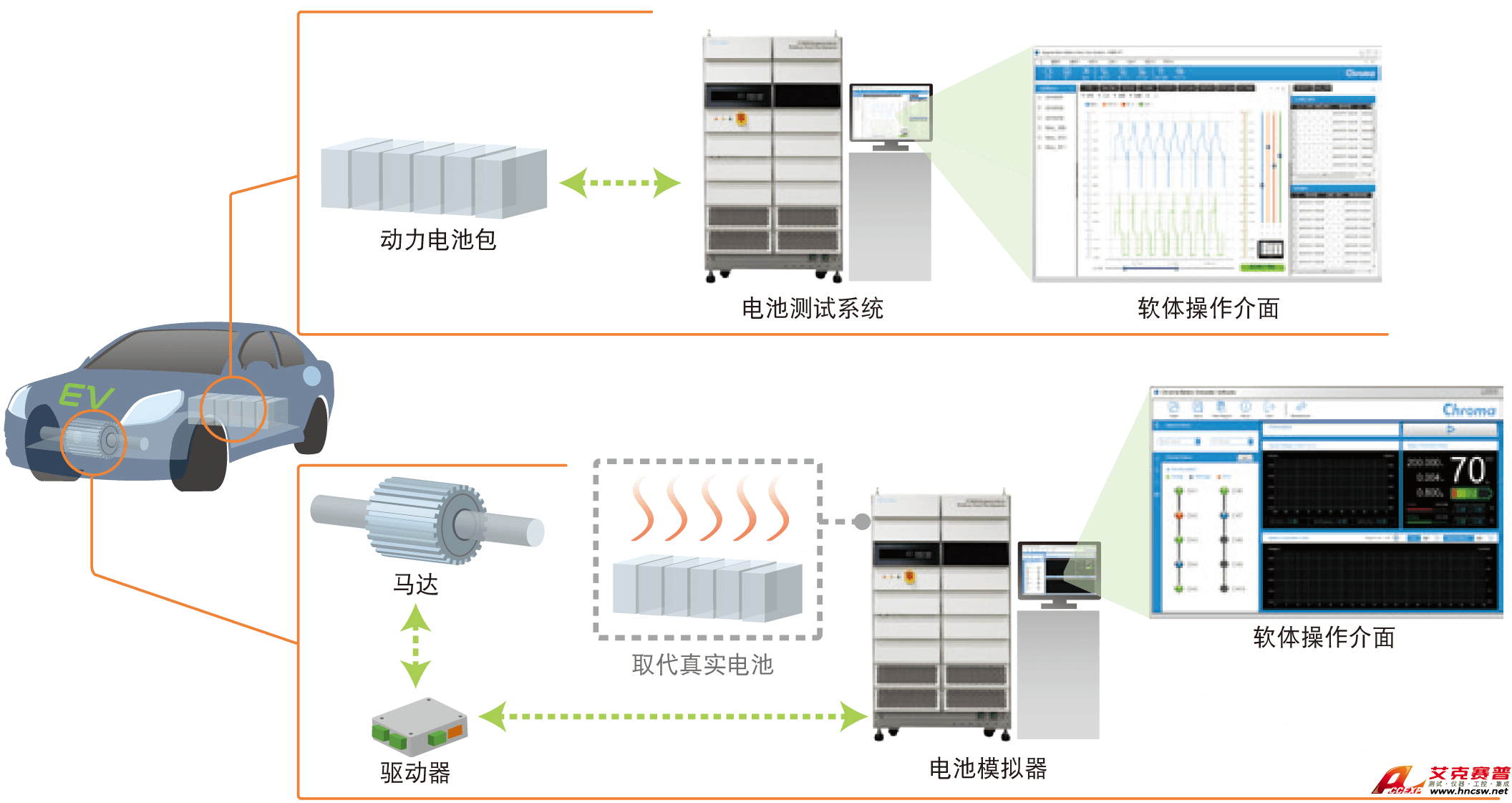

雙重模式應用切換

• 充放電機模式 : 透過Battery Pro軟件操作接口，應用于動力電池包檢測
• 電池仿真器模式 : 透過Battery Simulator軟件操作接口，應用于馬達驅動/充電樁測試

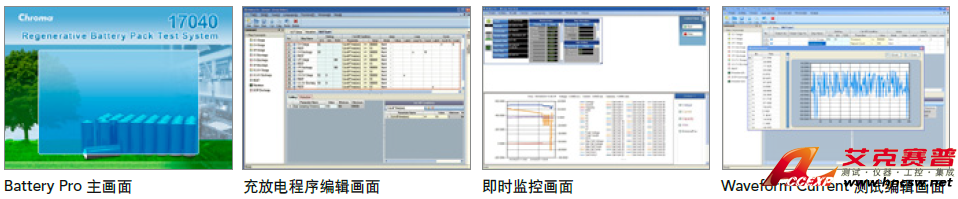

 電池充放電軟件 - Battery Pro

艾克賽普 能源回收式電池模組測試系統解決方案17040的軟件平臺Battery Pro，符合二次電池組的各項測試需求，具備高度的穩定性與安全性，并具備斷電數據保存回復功能，防范任何數據遺漏的可能性。

• 實時監控：系統測試狀態實時瀏覽，無須等待，信道數據與系統整合數據可同時瀏覽

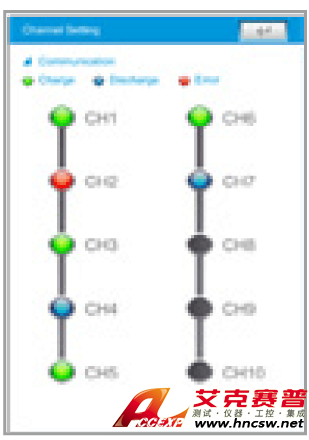

• 圖示管理：信道測試狀態透過不同圖示管理，一目了然，易看易懂易了解，立即對照狀態說明，了解測試狀態
• 權限設定：可設定使用者操作權限，方便管理
• 故障紀錄追蹤：獨立紀錄信道異常狀態

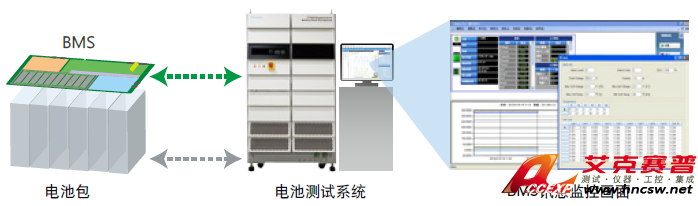

整合CANbus/SMbus/LIN 通訊功能

• 可直接加載Vector.dbc檔，讓使用者快速且方便完成BMS監控設定
• 用戶依照BMS通訊協議，自行設定所需要的訊息信息
• 讀取的BMS數據可轉成，測試中的保護條件或截止條件

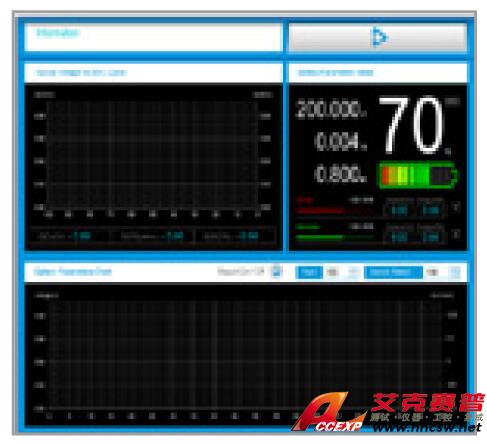

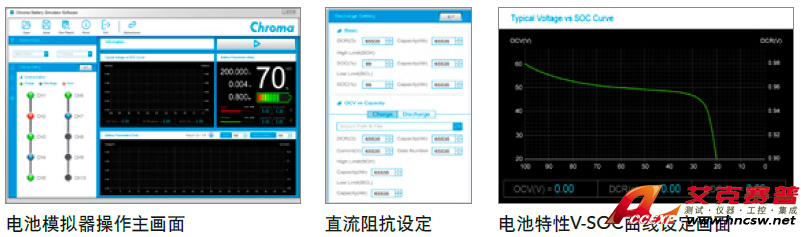

 電池仿真器軟件 - Battery Simulator

17040具備電池充放電機與電池仿真器兩種功能，可用于測試電池組與測試與電池組連接的相關產品，產品在研發設計時，其供貨商電池還未到位，可透過電池仿真器功能，確認其系統功能是否正常，且也能程控不同電池電量狀態(SOC狀況)，并可下載不同電池曲線，測試產品充放電狀態，預先做產品與電池搭配的測試評估，可應用于汽車啟停系統馬達驅動器、輕型電動車電控器、車載充電器等各項測試。

電池組仿真功能  多通道電池組特性仿真 電池組電源充電與放電模擬 電池特性曲線設定 啟始電壓與啟始容量初始化設定 電池組總容量設定 充電與放電效率設定 電池直流內阻模擬 電池組初始化循環模擬 單通道雙向電源供應器 單通道雙向電源供應器  電壓/電流/功率顯示 電壓/電流設定 Pre-charge功能: 設定產生設定電壓所需時間

電池組保護功能 過電流保護 過電流保護 電池高電壓/電量警示 電池低電壓/電量警示 電池過高電壓/電量保護 電池過低電壓/電量保護     實時測試數據顯示  電壓/電流/功率數值顯示 電壓/電流/功率圖形顯示 電池組充放電曲線顯示 測試報表導出功能

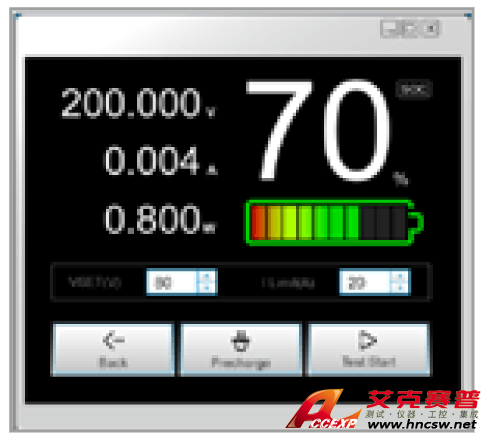

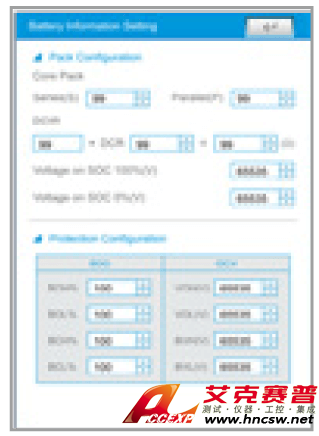

Battery Pro 電池仿真器操作接口

可選配電池仿真器功能，雙向電壓源可被充電或放電，可設定電池容量/直流阻抗/下載V-SOC曲線，適合使用于測試充電器、逆變器及馬達驅動器，附有電池仿真器專用軟件。
