鼎陽SIGLENT SSA3075X Plus頻譜分析儀
名稱：頻譜分析儀
品牌：鼎陽SIGLENT
型號：SSA3075X Plus
簡介：鼎陽SIGLENT SSA3075X Plus頻譜分析儀，測量頻率范圍涵蓋9 kHz~7.5 GHz，重量輕，體積小，具有便捷的操作界面和簡潔的顯示風格。采用了成熟的數字中頻技術，最小分辨率帶寬（RBW）低至1 Hz，標配前置放大器，顯示平...
申請服務
- 產品介紹
鼎陽SIGLENT SSA3075X Plus頻譜分析儀，測量頻率范圍涵蓋9 kHz~7.5 GHz，重量輕，體積小，具有便捷的操作界面和簡潔的顯示風格。采用了成熟的數字中頻技術，最小分辨率帶寬（RBW）低至1 Hz，標配前置放大器，顯示平均噪聲電平（DANL ）可達-165 dBm/Hz（典型值），具備出色的微小信號測量能力；相位噪聲<-98 dBc/Hz（偏移10 kHz），全幅度精度<0.7 dB，測量結果更加精確可信，適用于研發，教育，生產，維修和其他相關領域，滿足廣泛的應用需求。
型號
頻率范圍
矢量網絡分析范圍
分辨率帶寬（RBW）
相位噪聲(典型值)
顯示平均噪聲電平（DANL）
跟蹤源
9 kHz ~ 7.5 GHz
1 Hz ~ 3 MHz
< -98 dBc/Hz
-165 dBm/Hz
標配
9 kHz ~ 3.2 GHz
1 Hz ~ 1 MHz
< -98 dBc/Hz
-161 dBm/Hz
選配
9 kHz ~ 2.1 GHz
1 Hz ~ 1 MHz
< -98 dBc/Hz
-161 dBm/Hz
選配
9 kHz ~ 7.5 GHz
1 Hz ~ 3 MHz
< -98 dBc/Hz
-165 dBm/Hz
不配
射頻性能優異，操作簡潔迷人
鼎陽SIGLENT SSA3075X Plus頻譜分析儀作為鼎陽科技頻譜分析儀的旗艦系列產品，采用先進的微波技術和現代數字處理算法，功能豐富，性能優異，采用現代工業設計，各項指標均達到了國際同類產品的領先水平，是一款性能優異的信號分析儀。
· 掃寬9 kHz 到2.1 GHz/3.2 GHz/ 7.5 GHz
· 顯示平均噪聲電平低于-165 dBm/Hz，全幅度精度優于0.7 dB，相位噪聲低于-98 dBm/Hz，最小分辨率帶寬1 Hz，頻率分辨率達到0.01 Hz
· 標配前置放大器，遠程控制指令集，EasySpectrum上位機軟件
· 選配跟蹤信號源，傳輸響應測量功能，駐波比測量功能，信號功率測量功能，EMI預兼容測試功能
· 便捷的操作界面和簡潔的顯示風格
駐波比和傳輸響應測量
鼎陽SIGLENT SSA3075X Plus頻譜分析儀可作為網絡分析儀使用
· 配合跟蹤信號源，可測量濾波器傳輸響應，線纜插損；
· 配合跟蹤信號源和外置定向耦合器(RB3X32)，可測量天線和電纜駐波比VSWR，回波損耗Return Loss；

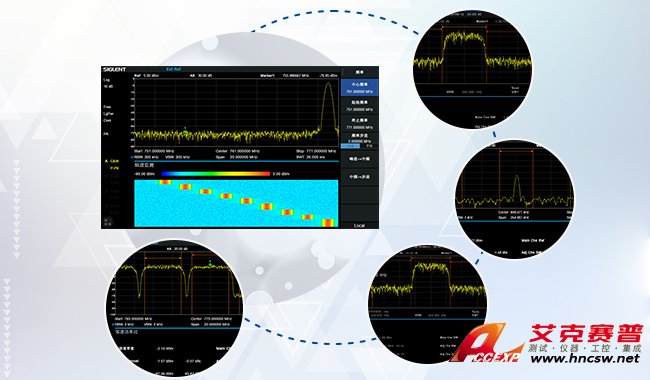

具備豐富的無線通信信號功率測量功能
· 信道功率(CHP, Channel Power)，
· 鄰道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用帶寬(OBW, Occupied Bandwidth)，
· 時域功率(T-Power, Time Domain Power)，
· 載噪比(CNR, Carrier Noise Ratio)，
· 三階交調分析(TOI, Third-Order Intercept)，
· 諧波分析(Harmonic measurement)，
· 頻譜監測瀑布圖(Spectrum Monitor)

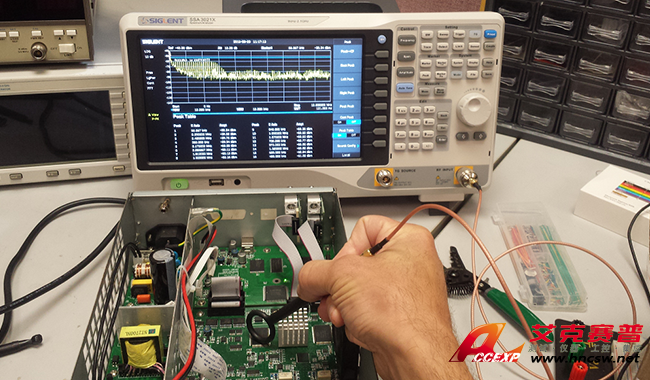

EMI預兼容測試
在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括
· 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能；
· 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線；
· 頻率對數軸，實現對數頻率顯示和限制線；
· 符合CISPR 16-1-1的EMI濾波器和準峰值檢波器，以及可配置準峰值的測量駐留時間；
· Siglent SRF5030T探頭套裝，是大部分輻射騷擾測試的利器，提供4種不同分辨率的磁場和電場探頭，針對空間輻射，線纜，PCB等查找干擾源；SSA同時標配20dB的前置放大器，以提高系統測試靈敏度。
· Siglent SEM5040A人工電源網絡，產品的性能符合CISPR16-1-2：2006標準要求，適用于單相設備傳導騷擾電壓測量。
· EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程，可極大節省預兼容測試的時間；該軟件也支持全流程的文件配置，方便工程管理。
豐富解調分析功能
· 支持AM/FM模擬調制分析，以及ASK/FSK/PSK/MSK/QAM數字調試分析等復雜調制分析功能；
· 具備EVM，幅度和相位偏移誤差，IQ偏移誤差，增益不平衡等多種數據分析能力；
· 具備眼圖，星座圖，相位圖，時域，頻域，誤差域等多種分析格式。

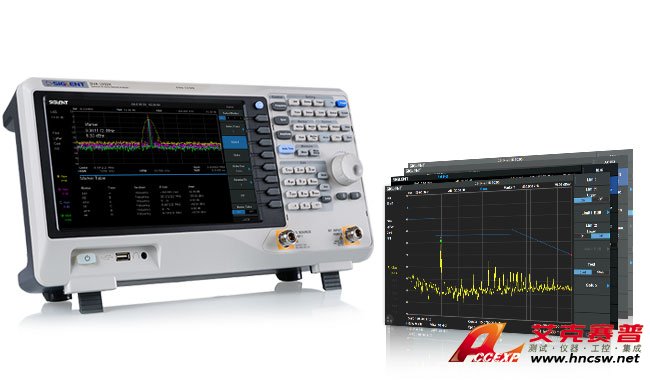

極簡設計，便捷好用
· 現代工業設計，大氣簡潔的顯示界面和操作方式
· 多點電容觸摸屏，支持鼠標和鍵盤
· 支持屏幕編輯和保護
· 高級遠程控制：支持基于電腦或手持終端設備的遠程網絡監控，F(xiàn)TP文件操作
鼎陽SIGLENT SSA3075X Plus頻譜分析儀完全可以替代進口品牌
比較數據
SSA3000X Plus
Keysight N9322C
R&S FSC6
頻率范圍
9 kHz – 7.5 GHz
9 kHz – 7 GHz
9 kHz – 6 GHz
最小平均噪聲
-165 dBm/Hz
-164 dBm/Hz
-165 dBm/Hz
相位噪聲@10KHz 典型值
< -98 dBc/Hz
< -90 dBc/Hz
< -105 dBc/Hz
全幅度精度
< 0.7 dB
< 0.3 dB
< 1 dB
RBW
1 Hz – 3 MHz
10 Hz – 1 MHz
10 Hz - 3 MHz
前置放大器
標配
標配
選配
TG 跟蹤源
100 kHz - 7.5 GHz，標配
5 MHz - 7 GHz,選配
100 kHz - 6 GHz，選配
調制分析
AM/FM;ASK/FSK/MSK/PSK/DPSK/QAM
AM/FM; ASK/FSK
不支持
高級測量套件
支持
支持
不支持
EMI預兼容測試
支持
支持
不支持
反射測試套件
支持
支持
支持
觸摸屏
電容觸摸屏
非觸摸屏
非觸摸屏
外部擴展
鼠標、鍵盤
不支持
不支持
網頁控制
支持
不支持
不支持
接口
USB host/device/LAN/USB-GPIB
USB host/device/LAN/GPIB
USB host/device/LAN
顯示
10.1英寸TFT-LCD,1024*600
6.5 英寸 640*480
5.7 incl 640*480
