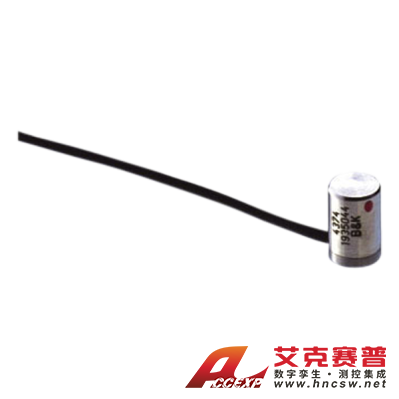

HBK 4374 型 微型壓電式電荷加度傳感器、側向連接器、整體線纜
名稱：振動測試儀
品牌：HBK
型號：4374
簡介：4374型是一款壓電式平面剪切加速度傳感器。一體式側向輸出線纜，一頭配有10-32 UNF連接器。4374型是粘連在測試對象上的。使用場景高級值、高頻率測量在狹小空間中進行測量在精密結構上進行測量振動試驗和分析特性該壓電加速度傳感器可以作為...
申請服務
- 產品介紹
4374型是一款壓電式平面剪切加速度傳感器。一體式側向輸出線纜，一頭配有10-32 UNF連接器。4374型是粘連在測試對象上的。
使用場景
高級值、高頻率測量
在狹小空間中進行測量
在精密結構上進行測量
振動試驗和分析
特性
該壓電加速度傳感器可以作為一個電荷源其靈敏度可以用單位加速度所對應的電荷量表示 （pC/g）。
平面剪切設計中，壓電元件會經歷剪切形變，如同DeltaShear?一般。兩片矩形壓電材料被放在矩形中心柱兩側。兩個質量塊使用具有高張力的卡環固定在一定位置。卡環對壓電元件施加高線性預應力電荷匯集在外殼與卡環之間。4374型與4734-S型所使用的壓電元件是PZ 27。4734-L型為PZ 23。外殼材料為鈦。
校準
校準表上的靈敏度是在159.2Hz，加速度為10g時測得的。就99.9%的可信度而言，工廠校準的精確度為±2%。
| 壓電式電荷加速度計 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型號 | 4374 | 4517-C | 4393 | 8347-C | 4384 | 8309 | 4527-C | 4326-A-001 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 標稱靈敏度 pC/ms-2 | 0.15 | 0.18 | 0.316 | 1.0 | 1.0 | 0.004 | 0.32 | 0.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 頻率范圍 (±10%)Hz | 1 - 26k | 1 - 10k | 0.1 - 16.5k | 12.8k | 0.1 - 12.6k | 1 - 54k | x, y:0.3 - 10k z:0.3 - 12.8k | x:1 - 9k y:1 - 8k z:1 - 16k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 測量范ms-2 | 50k | 10k | 50k | 49k | 60k | 150k | 7k | 29k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 特點 | 微型， 僅0.65克, 高量程 | 微型， 僅0.6克 | 寬頻響、 高溫振動 測量 | 主要用于航 空發動機狀 態監測，溫 度范圍 -196°C- +482°C | 通用、 高靈敏度、 寬頻帶 | 沖擊測量 | 三軸向， 僅6克 | 配UA-3014 水冷基座 可用于 600℃高溫 | ||||||||||||||||||||||||||||||||||||||||||||||||||
